LD-2003电缆故障定点仪操作使用方法

发布时间:2023-09-13 09:27:16浏览次数:662

龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

LD-2003电缆故障定点仪出厂时默认为全通。故障点冲击放电的声音频率,受声波传播介质和传播距离的影响非常大。声波传播速度越快,距离声源的距离越小,声波的高频衰减就越少。在实际现场中,坚硬覆土物(比如水泥、石板下)的声波传播速度快,声波高频成分多。而在沙滩或泥土的覆土物上,放电声音的高频成分被大大的衰减,声波低频成分居多。

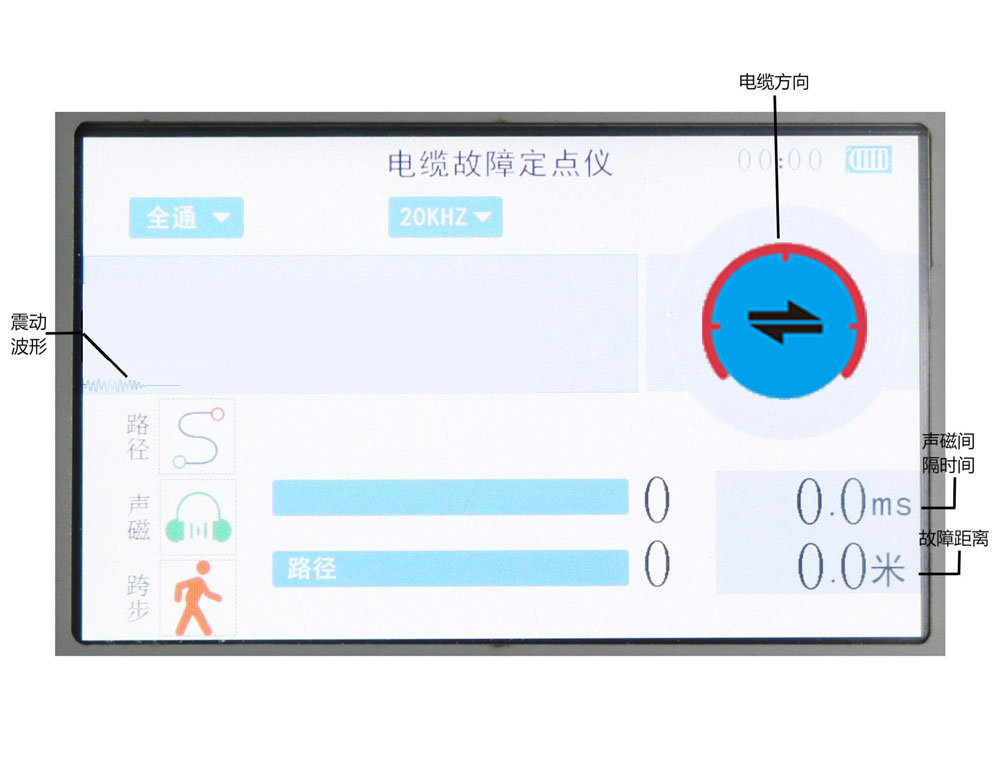

电缆故障定点仪

滤波参数功能描述
全通全通:带宽100Hz~1.5kHz
本设定提供最大的工作频带,适合在外界干扰比较小的环境下使用。
低通低通:带宽100Hz~400Hz
本设置特别适用于测量点距离正在故障点比较远,或者覆土物是松软的土壤或沙子的情况。但是该设置不能降低低频干扰信号,容易发生低频信号的噪音音量较高的现象。
高通高通:带宽200Hz~1.5kHz
本设置,适用于非常坚硬的路面或靠近故障点的情况。同时对低频背景噪音信号大大衰减。
带通带通:带宽150Hz~600Hz
带通滤波是在低通滤波和高通滤波设定之间做出的折中平衡。

这样根据不同的现场,选择合适的滤波参数。本设备支持四种录波参数如下:

2、精确定点:

电缆故障定点仪

⑴、使用高压发生器对故障电缆作高压冲击时 ,冲击高压幅度要足够高,以保证故障点充分击穿放电,放电频率控制在3-5秒钟左右放一次电,将震动传感器探头放置在电缆路径(或故障电缆本体)上方,连接声磁同步探测仪,选择“声磁定点”档。

⑵、刚开始查找故障时,先把定点增益适当调大,通过耳机监听声磁波,观察声磁同步定点仪的显示屏,通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远),每冲击放电一次,距离显示屏计数并刷新一次,在电缆上方沿路径不断移动传感探头,直至听到故障点的声音(此时表明距故障点不远了)。

⑶、当听到的地震波声音足够强时,放电时长在30ms左右,故障点显示只有10m左右时,故障点就应该在附近,定点增益就要适当调小,增益调到最小,声波波形最大,听到较沉闷的一声“啪”声音,时间最小,故障距离显示最小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头,找到数显值最小处,此处即为故障精确位置。

⑷、在远离故障点时,如果看到是下面的波形图,波形幅度小,仔细的监听,有时能够在电缆全长上都能听到很微弱的啪啪声,且不会随传感器位置的不同而发生变化,那是电缆在高压闪络冲击产生应力造成的震动,其与真正的故障放电声差别很大,注意不要误判。尽量不要将传感器置于电缆本体上进行定点,否则会在电缆任何位置都能听到微弱的啪啪声。

电缆故障定点仪

3、低压路径:

电缆故障定点仪

低压寻测电缆路径,通过电缆路径指示方向判断电缆的路径,在电缆正上方,信号最强,偏离电缆信号就会变弱,方向指示也会提示。电缆路径探测器内置在定点仪里面,可以把探测仪从脖子上取下来,用手提着背带平行离地10cm左右寻找电缆的路径更准确。
