电缆故障检测仪器有哪些?

电缆故障测试仪的种类繁多，应用的原理和领域也各不相同，从原理上分有：时域反射法（TDR）、电桥法、高压电桥法、声定点、磁定点、声磁同步法、跨步电压法。从应用领域上又分为：电力电缆故障测试仪、交联电缆外护套故障测试仪、通讯电缆故障测试仪、信号电缆故障测试仪、路灯电缆故障测试仪、直埋电缆故障测试仪等等。相应的电缆故障测试仪选型和选购也给用户造成了困难和迷惑。这里我们将相应的电缆故障测试仪进行分类，并配上相应的文章，以便于用户选型。

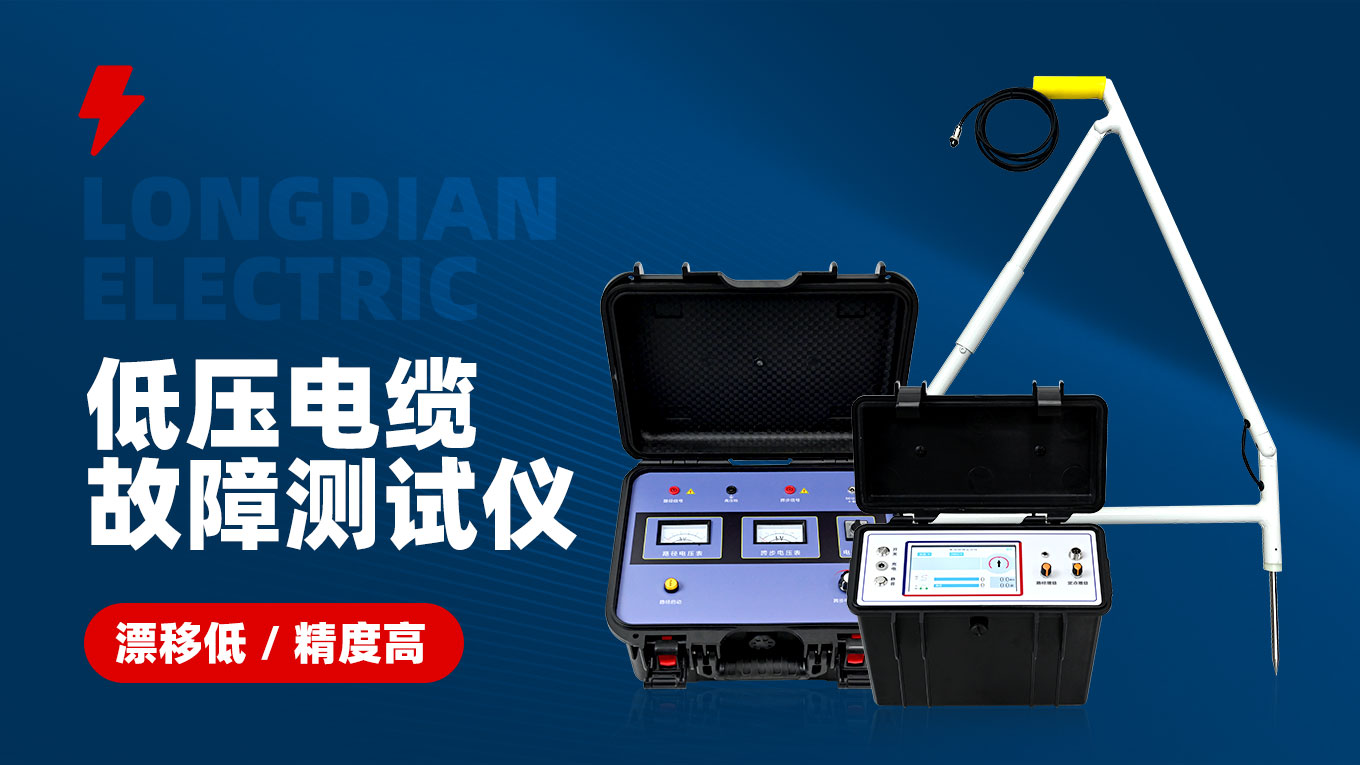

LD-2001低压电缆故障测试仪

LD-2001电缆故障测试仪是由发射机、接收机、定位探测架组成。适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆，其主要功能为对地绝缘不良点的定位测试，线缆路径的探测。

LD-2001低压电缆故障测试仪功能特点

1、接收灵敏度高；2、静态漂移低；3、定位精度高；4、抗干扰能力强；5、液晶屏显示信号及状态；6、内置锂电池供电，并配有充电器

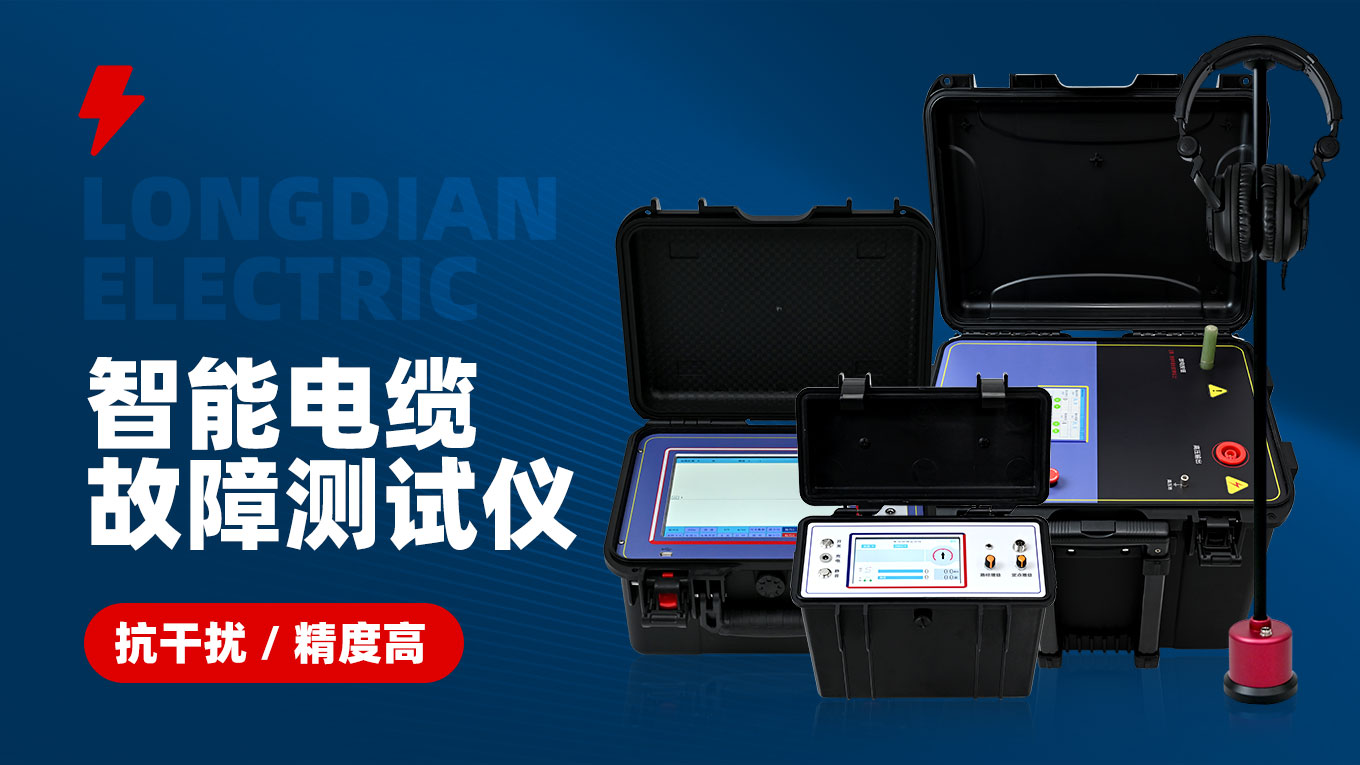

LD-2003智能电缆故障测试仪

LD-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用高档PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

LD-2003智能电缆故障测试仪功能特点

1. 用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2. 工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。

3. 采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。

4. 故障自动搜索，距离自动显示，双游标移动可精确到1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。

5. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。

6. 内置电源供电，在无电源环境中均可长时间使用。

7. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。

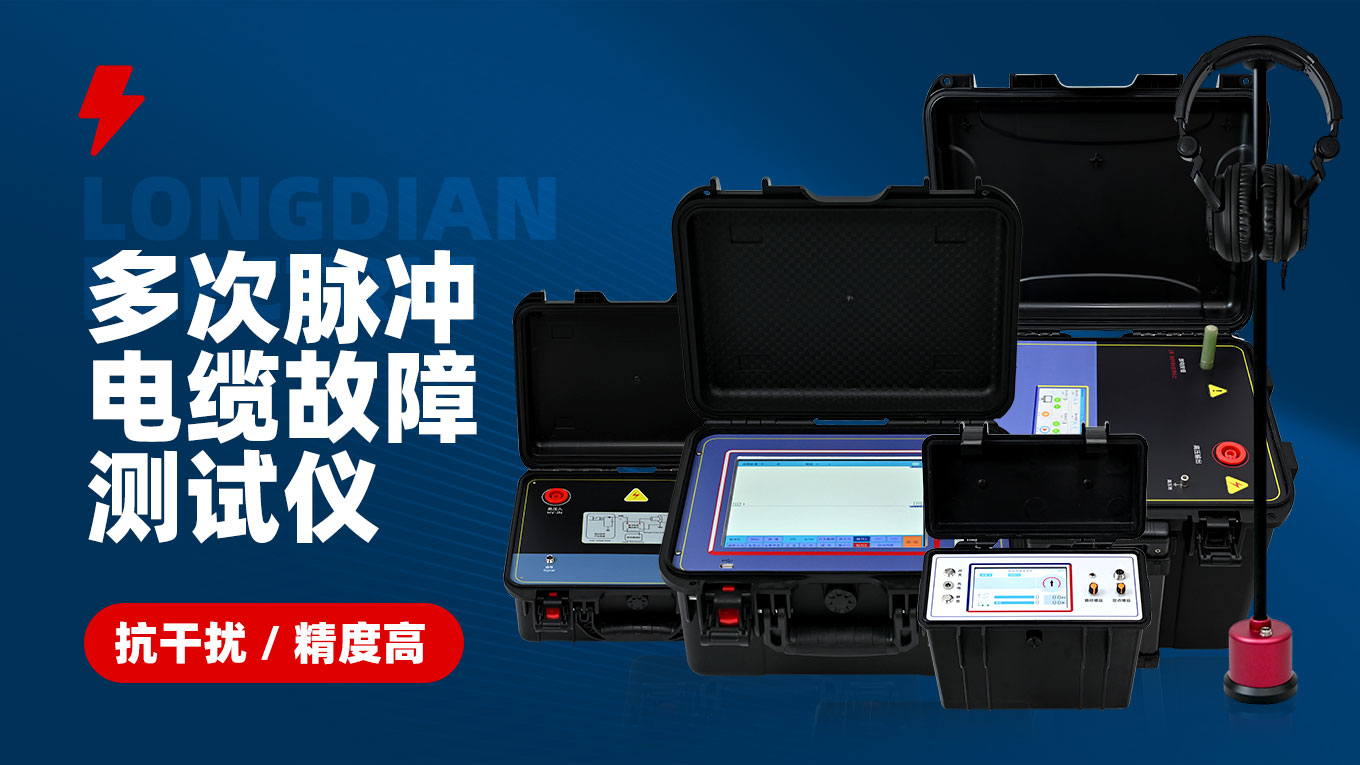

LD-2004多次脉冲电缆故障测试仪

LD-2004智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。LD-2003智能型电缆故障测试仪主机集测距、路径一体，整机采用高档PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。

LD-2004多次脉冲电缆故障测试仪功能特点

1.用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2.可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法。

3.全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

4.工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

5.全局波形和局部波形同步显示，便于整体分析和细节调整。

6.任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

7.采用多次脉冲法测试时，界面同时采集8条真实波形，更便于判读和降低测试误差，提高测试精度。

8.内置电源供电，在无电源环境中均可长时间使用。

9.体积小、重量轻、使用方便，检测故障成功率和测试精度高。

10.在任何环境下性能稳定，不死机，信号采集高压保护措施安全。

11.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。

12.测试信号提供多种脉冲宽度，无测试盲区。

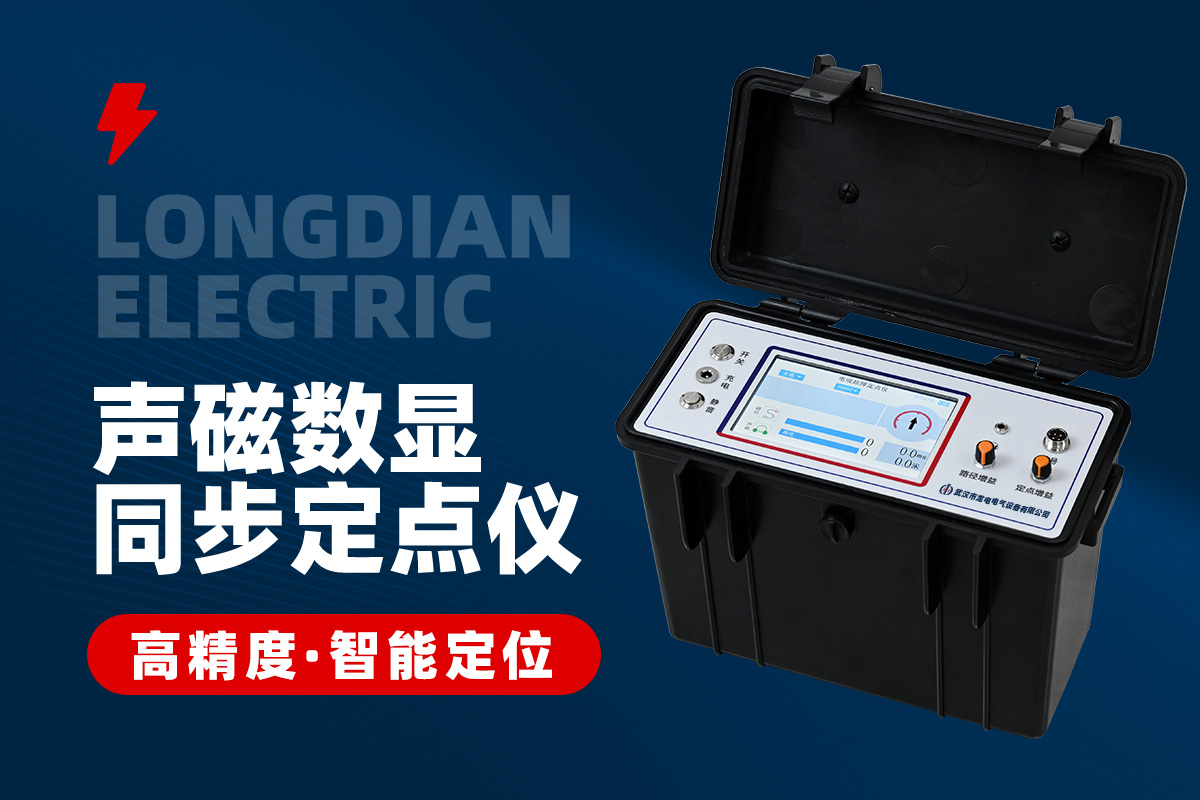

电缆故障声磁同步定点仪

电缆故障声磁同步定点仪用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。

电缆故障声磁同步定点仪功能特点

1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。

2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。

3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。

4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

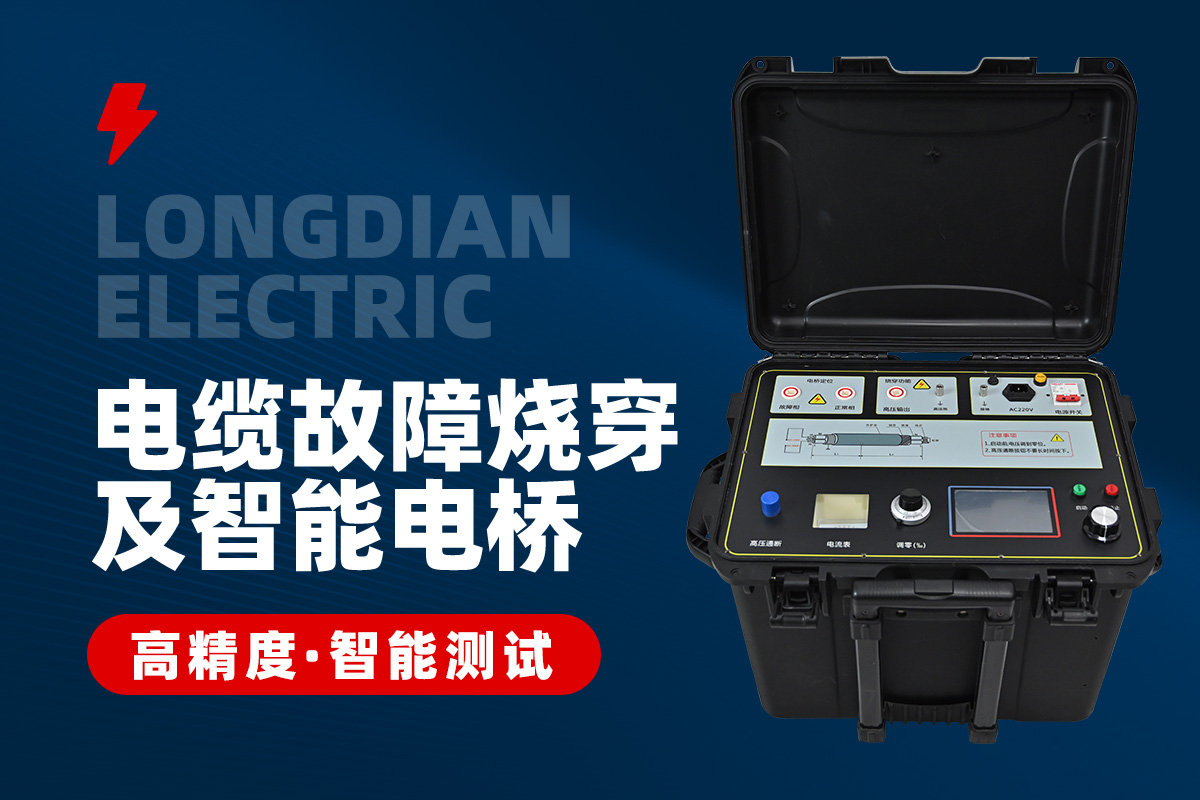

电缆故障烧穿仪

数控电缆故障烧穿及智能电桥装置集故障烧穿和故障定位一体，烧穿功能输出最高电压30kV，最大电流100mA，可以快速将高压电缆故障烧成低阻。智能电桥最大电流10mA，适合于高压，大截面，大长度电缆的绝缘故障预定位。大电流可大幅度提高故障距离测量精度。

电缆故障烧穿仪功能特点

①、采用全触摸大屏幕彩色液晶显示屏：

内置高精度的数字检测和控制技术，实时采集、显示高压值和电流值；实现了最高电压、最大电流、极限功率三重限定功能。

②、烧穿功能：

显示当前实时电流、电压、电阻测试值；

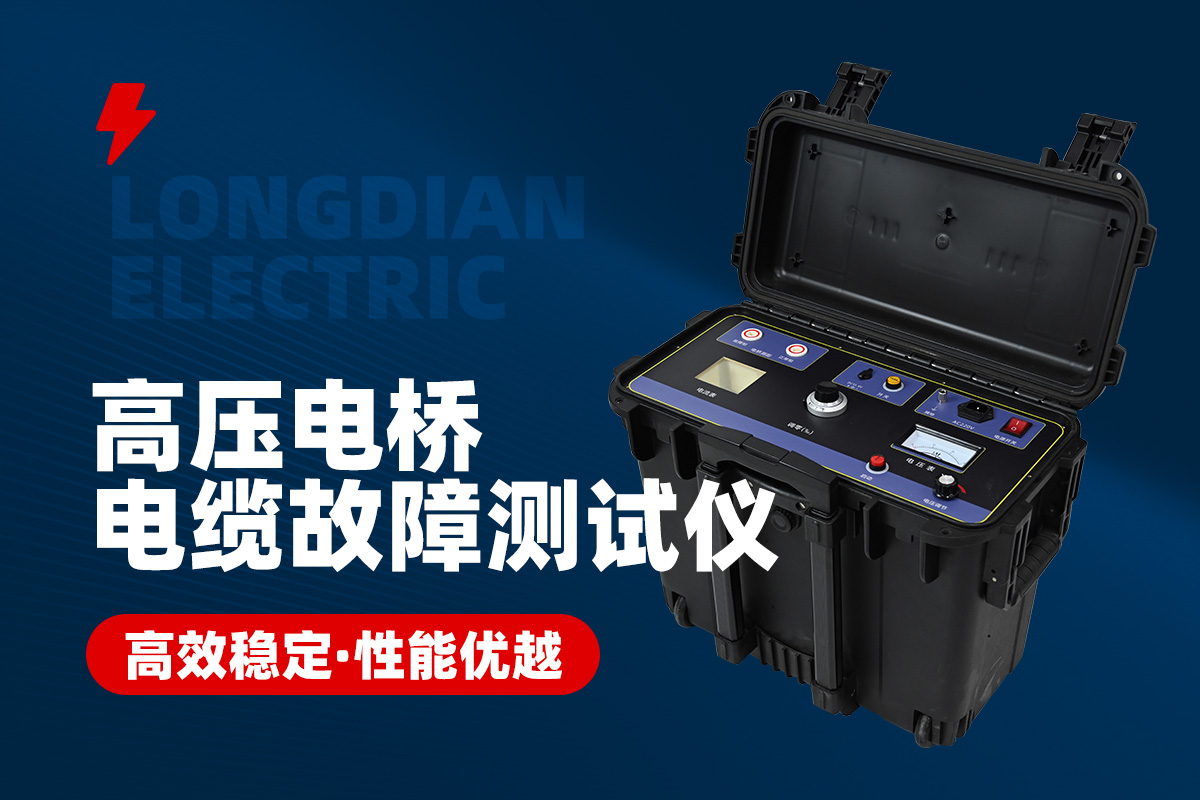

高压电桥故障测试仪

高压电桥故障测试仪是基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点及没有击穿但绝缘电阻值偏低的缺陷点的定位，及高压电缆外护套故障的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。

设备采用开关电源构成高压恒流源，空载电压-15000V，短路电流30mA。采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。测试线为特别设计的双芯高压橡皮电缆，采用四端电阻测量法避免了引线电阻引入的误差，面板上操作钮处于地电位，通过绝缘杆操作电桥。高压恒流源和电桥集成在一个便携式工业塑料机箱内。因此，该设备电压高、重量轻、操作方便、使用安全。

高压电桥故障测试仪具有三种功能：

1、直流耐压试验：设备可输出0～15kV直流电压，可用于电缆直流耐压试验。

2、故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。

同时，高压电桥故障测试仪特别适用于：

1、敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。

2、闪络型击穿点，击穿后恒流源能维持电弧，有稳定电流通过电桥，电桥有足够的灵敏度。

3、尚未击穿，但电阻偏低的缺陷点，如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。

由于上述特点，高压电桥故障测试仪为下述几类用户所青睐：

1、从事专业定位的电缆修试队伍：如大中型供电局及大型用电企业的电缆修试班。绝大部分的电缆击穿点均可用高压电桥故障测试仪迅速找到大致的击穿位置。与波反射法及定点仪配合使用，各取所长，使定位更快更可靠。

2、小型用户：如小型供电局及中型用电企业。电缆不多，一般走向清楚，不太长，故障次数有限，若配齐一套波反射法定位仪，价格高，对使用人员的素质和经验要求较高，不是最佳选择。选用高压电桥故障测试仪，价格较低，操作方便，能应付日常需要，是较好的选择。

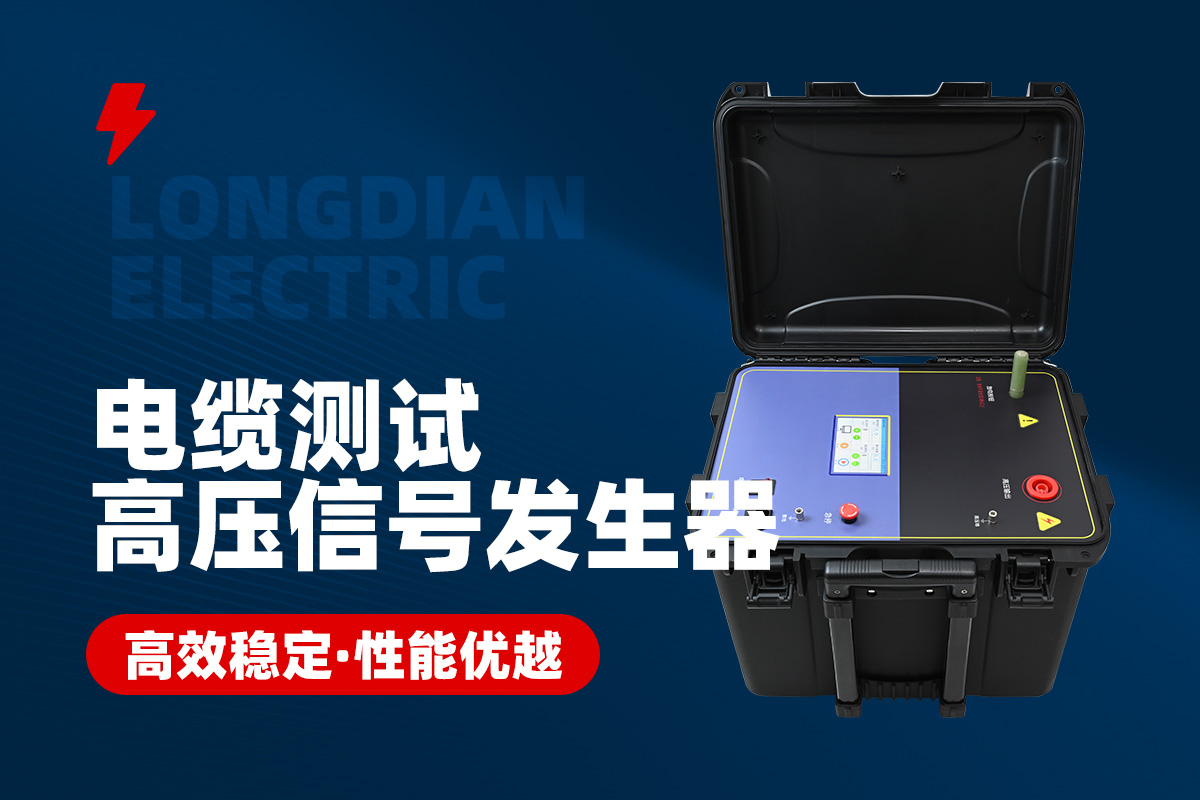

电缆测试高压信号发生器

LD-30KV/4uF 电缆测试高压信号发生器采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业
