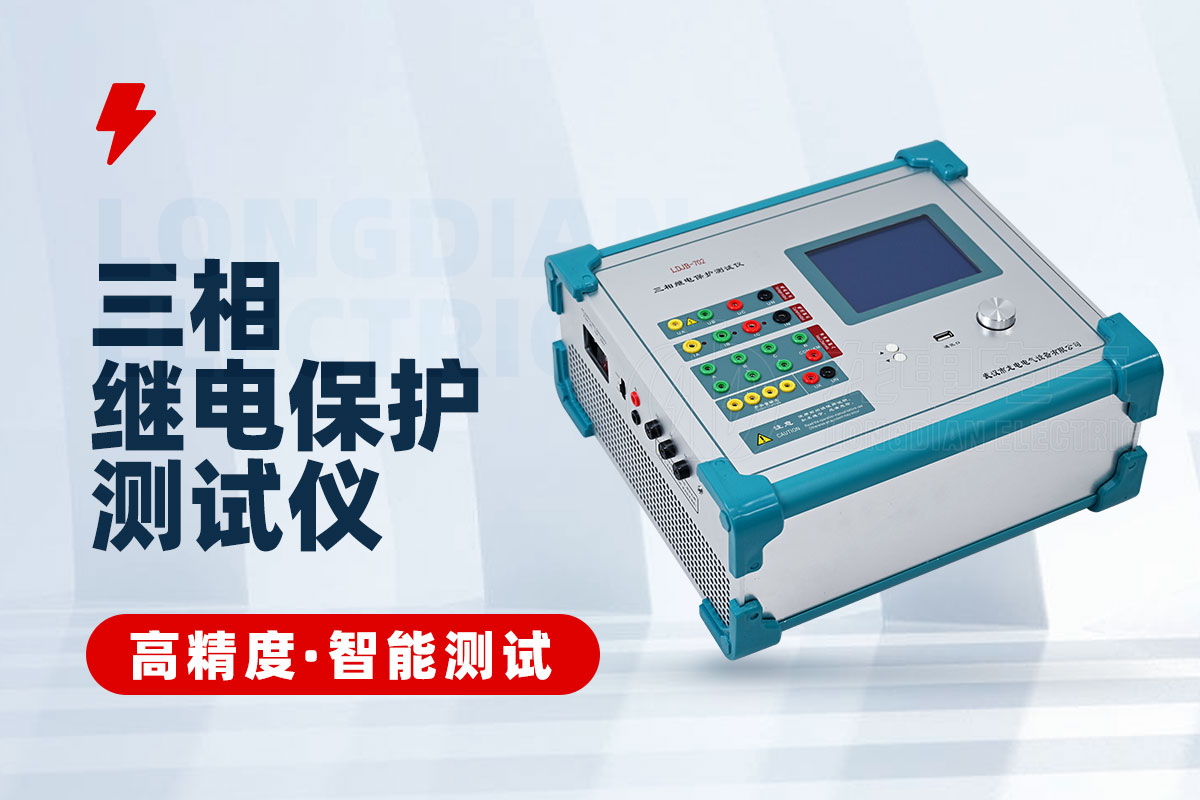

微机继电保护测试仪使用说明

微机继电保护测试仪可以检测各种交直流电流、工作电压、中间信号、重合闸、差动保护等多种单个继电器，可以检测各种继电器的吸合工作电压，释放工作电压值，各种断路器的吸合时间和断开时间，均自动测量三次，全自动测算三次均值，并可打印测试结果，该设备在电力行业的应用范围十分广泛，深得大家的欢迎，那么微机继电保护测试仪的正确使用方法有哪些呢？

1．测量：适用于单独的电压、电流源使用，但是同时须注意各项输出功率，以免造成本仪器（不能用来启动电机）；具体操作按“输出电源的操作”进行。

2．过量程、欠量程：测量各种继电器的动作值、函数的返回值及触点动作时间、回到系数（包括电压和电流继电器）

过量程是指以继电器触点合上为动作值的继电器，欠量程是指以继电器触点分开为动作值的继电器，具体操作步骤如下：

继电器的动作值、函数的返回值、回到系数的测量：

依照前面“输出电源的操作”来输出电源，选择T3至的状态。将同步开关旋至ON，缓慢调节T4旋纽直至该继电器启动，（可通过指示灯来判定），X1显示其动作值，做好记录。继续调节T4至该继电器额定值后，然后缓慢调节T4至该继电器回到，X1显示其函数的返回值，做好记录。用函数的返回值除以动作值乘以100%即可算出回到系数。

继电器的时间测量：

按“输出电源的操作”来输出电源，选择T3至的状态。将同步开关旋至ON，缓慢调节T4旋纽直至该继电器启动并调到额定值。选择T3至继电器的触点的状态，通过转换同步开关，就可以测得继电器的时间（X2显示时间）。注意测时间前需对毫秒表清零，重合闸开关在开的位置上。

同步开关与触点的状态对应关系为：

ⅠⅢ的状态，同步开关由关至开；

ⅡⅣ的状态，同步开关由开至关.
