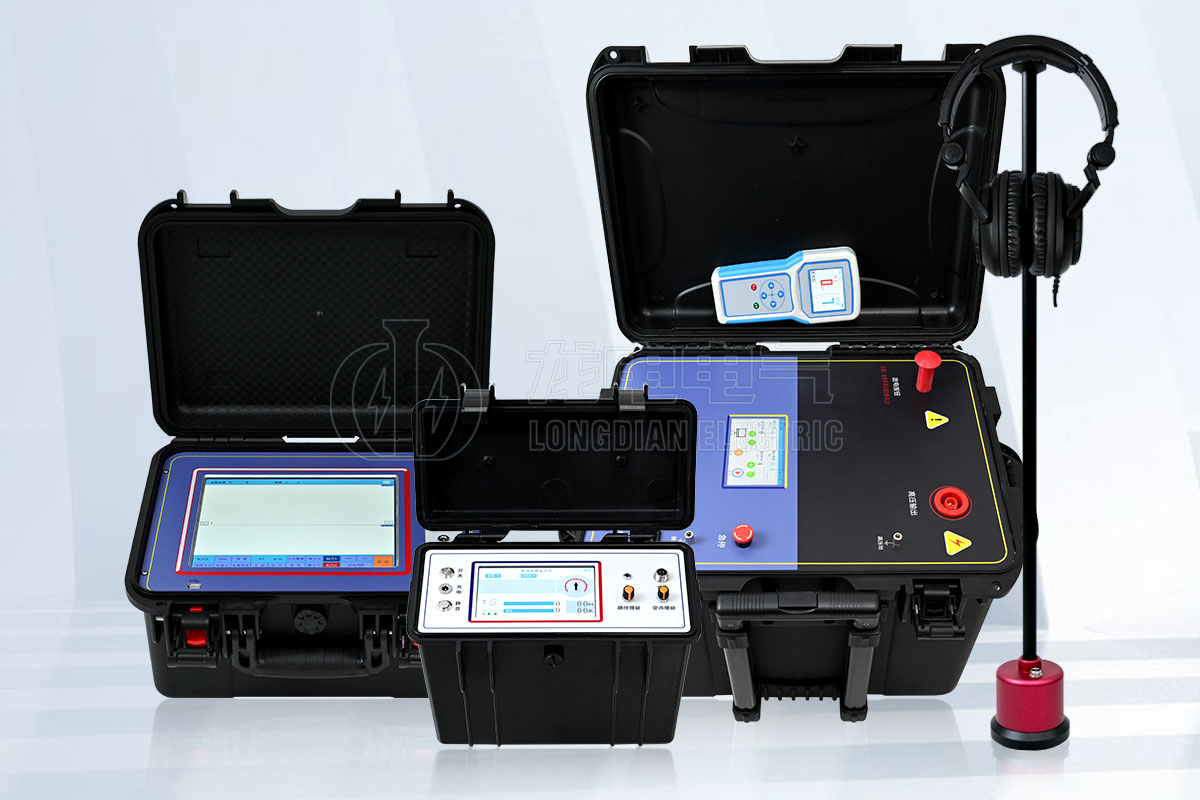

电缆故障检测仪器的工作原理与技术应用

电缆故障检测仪器的工作原理与技术应用是电力系统维护中的关键技术，它涉及到多种物理原理和工程技术，用于快速准确地定位和诊断电缆系统中的故障。

电缆故障检测仪器工作原理

① 脉冲反射法：

这是最常用的一种方法。检测仪器在电缆的一端发送一个脉冲信号，该信号沿着电缆传播，直到遇到阻抗不匹配的点（如故障点）。

当信号遇到故障点时，会产生一个反射波，这个反射波会被仪器接收。

通过测量反射波的到达时间，可以计算出故障点距离测试点的距离，因为信号在电缆中的传播速度是已知的。

② 电磁波传播理论：

电缆中的电磁波传播特性被用来分析信号的传播和反射。

故障点的电气特性与周围电缆不同，导致电磁波在故障点处的反射和散射。

③ 雷达测距原理：

类似于脉冲反射法，雷达测距原理依赖于信号在电缆中的传播和反射。

仪器发射的脉冲信号在遇到故障点时会产生反射，反射信号的旅行时间被用来计算故障点的位置。

④ 直流闪络法：

用于检测闪络性故障，通过逐渐增加直流电压至故障点发生闪络。

闪络发生时的电压和电流变化可以用来确定故障点。

⑤ 冲闪法：

针对高阻故障，通过施加高能量的脉冲电压使故障点闪络。

通过分析闪络产生的信号来定位故障点。

电缆故障检测仪器技术应用

① 故障定位：

利用上述原理，电缆故障检测仪器可以精确地定位电缆中的故障点，无论是短路、开路还是闪络性故障。

② 故障类型识别：

通过分析反射波的波形和特性，可以识别故障的类型，例如高阻故障、低阻故障或接地故障。

③ 故障距离测量：

仪器可以直接测量并显示故障点到测试点的距离，这对于长距离电缆的维护尤为重要。

④ 故障点精确定位：

结合电缆的实际敷设路径，可以精确地找到故障点的物理位置，便于后续的维修工作。

⑤ 预防性维护：

通过定期使用电缆故障检测仪器进行检测，可以预防潜在的故障，提高电力系统的可靠性。

⑥ 提高效率：

现代电缆故障检测仪器通常具备自动化功能，可以快速完成故障检测，大大提高了维护工作的效率。
