高效定位技术：电缆高阻故障电桥法的应用与操作指南

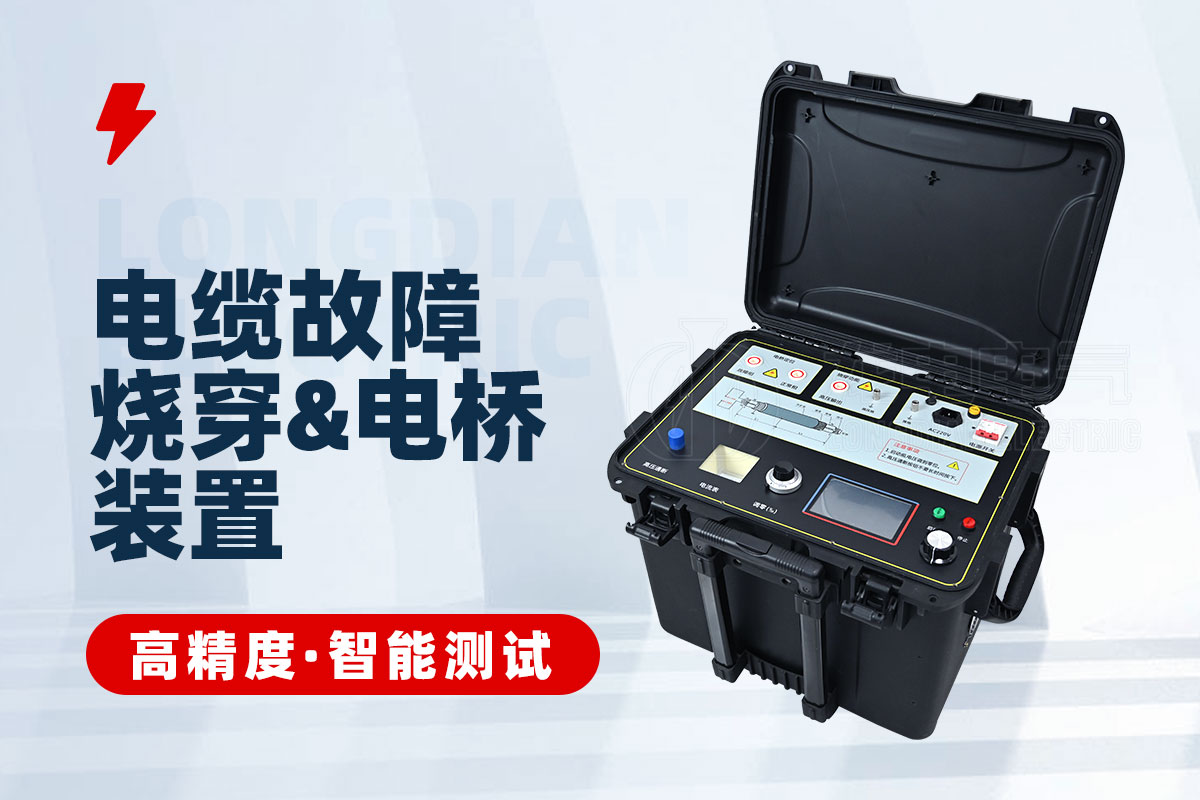

电缆高阻故障定位电桥是一种用于检测和定位电缆高阻故障的专业设备。它基于电桥原理工作，通过比较电缆线芯（或屏蔽层）的电阻，与已知长度的辅助电缆进行比较，从而确定故障点的位置。这种方法适用于高压电缆的高阻击穿点定位，尤其是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿。

工作原理

电桥法的基本原理是利用四臂电桥对电缆芯线的交流电容或实际电阻进行测量。通过精确测量电缆的实际长度，并根据比例关系计算得出故障点的位置。电桥法的优点是简单、方便，但易受变电站电磁场信号干扰。

使用步骤

接线：将电桥的测量夹接至电缆线芯的两端，确保可靠连接。

调零：在电桥平衡前，调整检流计至零位。

升压：逐渐增加电压，直到电流表指示达到一定值，形成稳定的电弧或导电区。

平衡调节：提高灵敏度，旋转刻度盘，使检流计指零。

记录读数：记录此时的刻度盘读数。

计算故障点位置：使用公式计算故障点的位置。

注意事项

在操作过程中，必须确保所有接地连接可靠，以保证安全。

在升压过程中，应逐渐增加电压，避免突然产生较高电压输出。

在使用电桥定位故障点时，应避免外界干扰，确保测量的准确性。

设备特点

高压恒流源：电桥设备通常配备有高压恒流源，以提供稳定的测试电压。

高精度：电桥法能够提供较高的测量精度，适用于精确定位故障点。

抗干扰能力：现代电桥设备通常具备较强的抗干扰能力，能够在复杂的电磁环境中工作。
