高阻电缆故障诊断：查找技术与实施策略

高阻电缆故障查找是一项关键的电力系统维护工作，它涉及到一系列专业的技术和方法，旨在精确地识别和定位电缆中的高阻性故障。这些故障可能由多种原因引起，包括绝缘材料老化、机械损伤、过电压、过热等。

以下是查找高阻电缆故障的一些常用方法和步骤：

常用方法：

① 电桥法：

利用电桥原理，通过比较电缆线芯的电阻与辅助电缆的电阻，来确定故障点的位置。

适用于高阻击穿点的定位，尤其是难以烧成低阻的线性高阻击穿点。

② 脉冲反射法（TDR）：

通过发送脉冲信号并接收其在电缆中的反射波来确定故障位置。

适用于快速定位电缆中的断线、低阻和开路故障。

③ 电流电压降法：

通过在电缆上施加已知电压并测量电流，然后计算电压降来定位故障点。

适用于高阻和低阻故障的查找。

④ 直流闪络测试：

通过逐步增加直流电压至电缆故障点发生闪络，从而确定故障点。

适用于高阻闪络性故障的查找。

查找步骤：

① 初步诊断：

使用绝缘电阻表测量电缆的绝缘电阻，初步判断是否存在高阻故障。

② 选择方法：

根据故障类型和电缆特性选择合适的故障查找方法。

③ 准备工具：

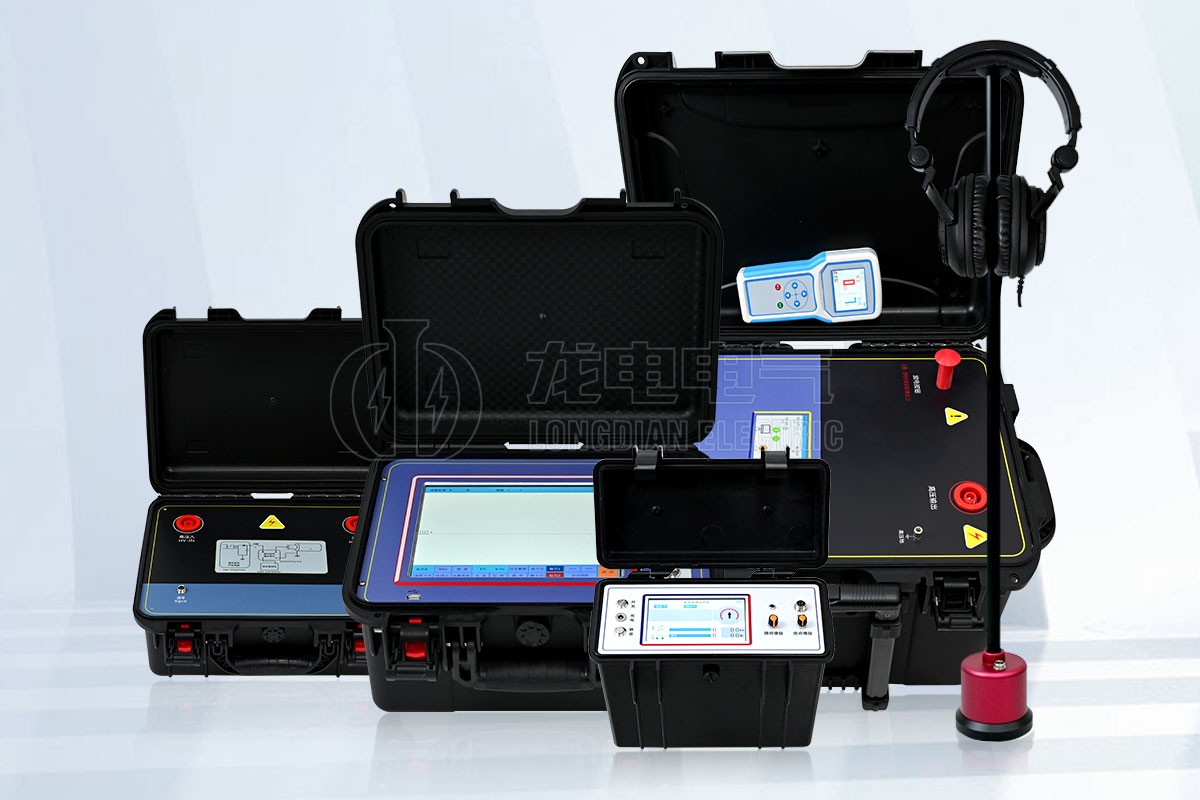

准备所需的测试设备，如电桥、TDR仪器、高压发生器等。

④ 执行测试：

按照所选方法的具体步骤执行测试，记录测试数据。

⑤ 数据分析：

分析测试结果，计算故障点的位置。

⑥ 现场验证：

根据计算结果，在现场进行验证，找到确切的故障点。

⑦ 故障修复：

一旦定位到故障点，采取适当的修复措施，如重新绝缘、更换电缆段等。

注意事项：

在进行高阻故障查找时，安全始终是首要考虑。确保所有测试设备和方法符合安全标准，并由经过培训的专业人员操作。

在某些情况下，可能需要结合多种方法来提高故障定位的准确性。

记录详细的测试数据和结果，以便于故障分析和未来的故障预防工作。
