如何确定电缆故障点的位置？

随着社会经济的不断发展，电力行业对于安全高效供电的需求日益迫切。作为电网建设的重要组成部分，电缆的安全性和可靠性至关重要。因此，对电缆故障定位的正确性和速度的要求也越来越严格。正确定位电缆故障点是进行有效修复的基础。龙电电气将针对这一问题，详细探讨不同类型电缆的故障点检测方法，涉及其理论依据、优缺点及实践操作。

1. 冲击高压闪络测试法

冲击高压闪络测试法（简称SHF），主要用于检测高阻及其相关的瞬态闪络性故障。此方法的基本原理基于高压电击穿故障点后，产生明显火花和放电声音，同时伴随着电流表指针大幅度摆动。借助于高压发生器，可对电缆故障施加一定次数的冲击波，以此观察故障点的闪络情况，据此初步判别故障位置。

2. 跨步电压法

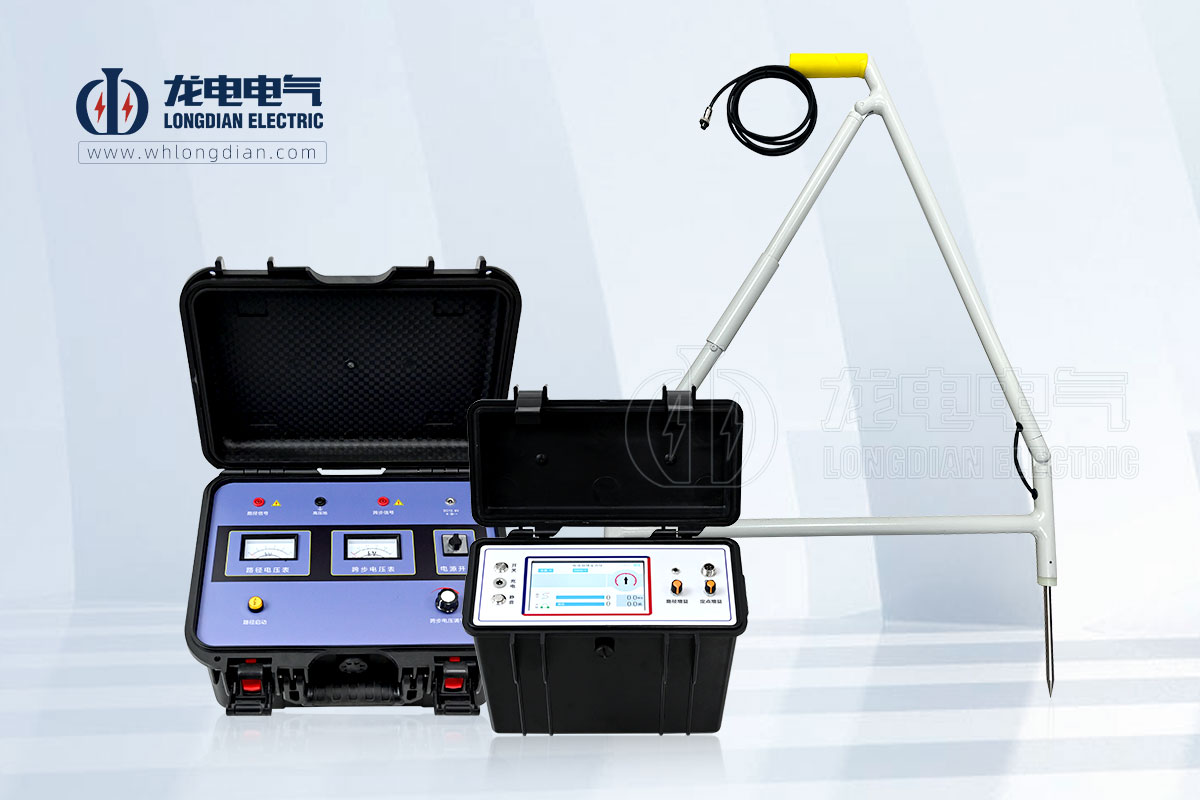

跨步电压法（简称STEI），适合用于检测单相接地故障、两相、三相短路并接地故障及其受损护套的范围。在故障相与地线之间施加一个负极性的直流电源，由此导致流入土壤的电流形成一个呈漏斗状的区域，距离故障点最近的地方呈现出最低的电位。此外，STEI还需搭配电缆护层故障定位电源和跨步电压指示器进行额外设置，提升定位的精确度。

3. 脉冲法

脉冲法（简称PFM），可用于检测电气特性较为复杂的故障类型，如低阻、短路、断路等。该技术的实施方式是首先发射脉冲波形，随后收集反射回来的脉冲波形数据，从而达到测量介质间距离的目的。这一过程大大简化了传统的故障排查手段，提高了工作效率。

4. 音频路径法

音频路径法（简称AAM），它主要依靠向电缆中输送特定频率的音频信号，再由接收设备根据音频信号强度的骤变来探测电缆路径的方向及确定故障点的具体位置。在实际应用中，技术人员会合理选择不同频率的音频信号进行传输，确保故障点处能清晰反馈信号扰动。

5. 经典电桥法

经典电桥法（简称CableBridge）是一种基于测量电缆故障点和非故障点两端电压差值的定位方法。尽管便捷易行，然而遭受到故障过渡电阻的显著制约，因此不太适宜监测高阻及瞬态闪络性故障。在使用该方法之前，需将待检电缆的故障相和非故障相均与电网断开，然后基于电桥平衡状态计算出故障距离。

6. 分布参数法

分布参数法（简称Distributed Parameter Method）是近年来兴起的一种新型故障定位技术，此类技术弥补了前述各方法在故障点精确定位上的不足之处。依据测量的电压和电流向量数值，构建出电缆故障线路的分布参数方程组，待其求解完毕后便可便于获取故障位置及测量点相互之间的距离数据。不过值得注意的是，此种方法受限于故障点与测量点之间距离的远近程度对整体测量精度的影响，距离越短，定位效果越欠佳。

总的来说，电缆故障点的精准定位涉及一系列细致灵活且繁复的测试和分析步骤。实际上，技术团队需针对不同类型的故障及其丰富多变的现场条件，慎重选择最恰当的测试方法以启迪故障定位这一关键环节，从而确保能够迅速且精准地找寻到故障点，以便开展相应的修复作业。
