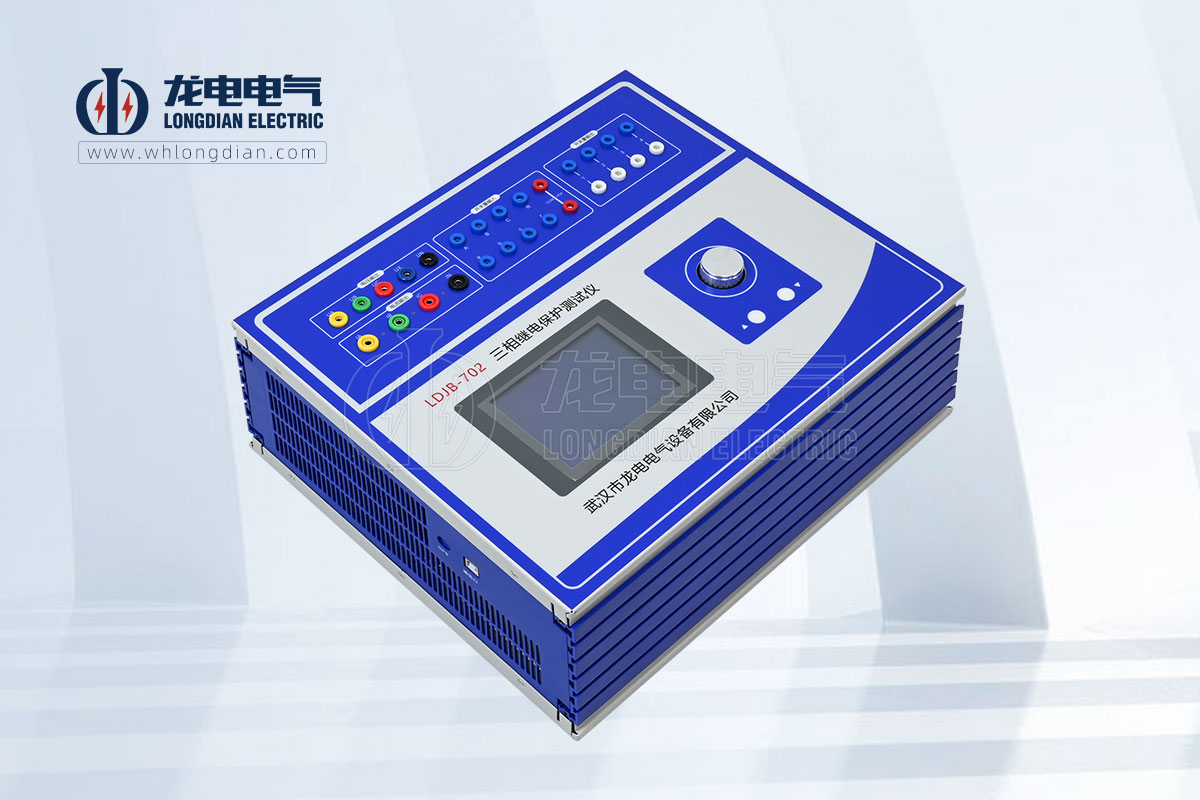

LDJB-702三相继电保护测试仪差动试验操作介绍

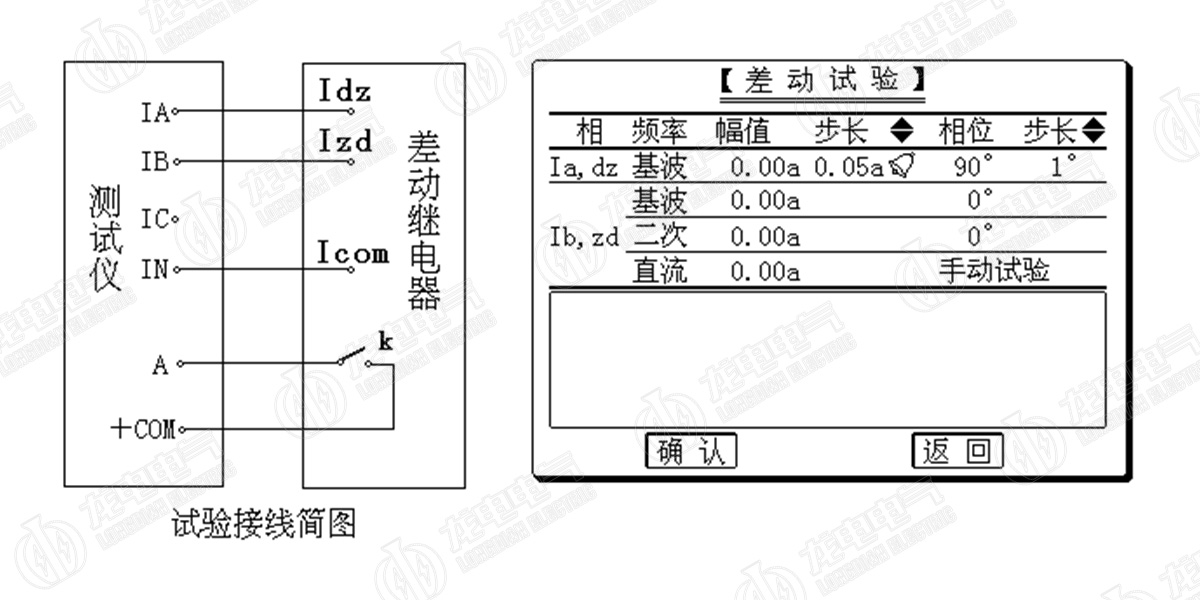

LDJB-702三相继电保护测试仪差动试验中，装置从Ia、Ib端子输出两路电流，主要用于测试差动继电器。

Ia相作动作电流Idz，固定为基波，可变幅度。

Ib相作制动电流Izd，可设定为直流、基波、二次电流，可设定各次的幅值。

做差动继电器的比率制动特性时，在Izd的基波数值处设定制动电流值，做直流助磁特性时，在直流数值处设定电流值，做二次谐波制动特性时在二次电流处设定电流值。

Izd、Idz输出交流时，最大电流30A；Izd输出直流时，最大电流10A。

需要输入的各种设定量：

Idz初值、变化步长、相位；

Izd各次量的幅值、相位；

手动变化 / 自动变化

试验中可变化的变量为Idz幅值、 Idz的相位。

◆ 开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

◆ 开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。

◆ 数据记录区：保护动作、返回时除记录动作时间及返回时间外,又边两行显示依次为动作、返回时Idz、Izd的各次电流值。

数据设定完毕后，选定“确认”，屏幕将显示继电器接点状态图，选定“开始”即开始输出进行试验，试验中变化量可以自动变化也可手动变化，试验方法类同交流试验。当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、Idz和Izd的电流值。
