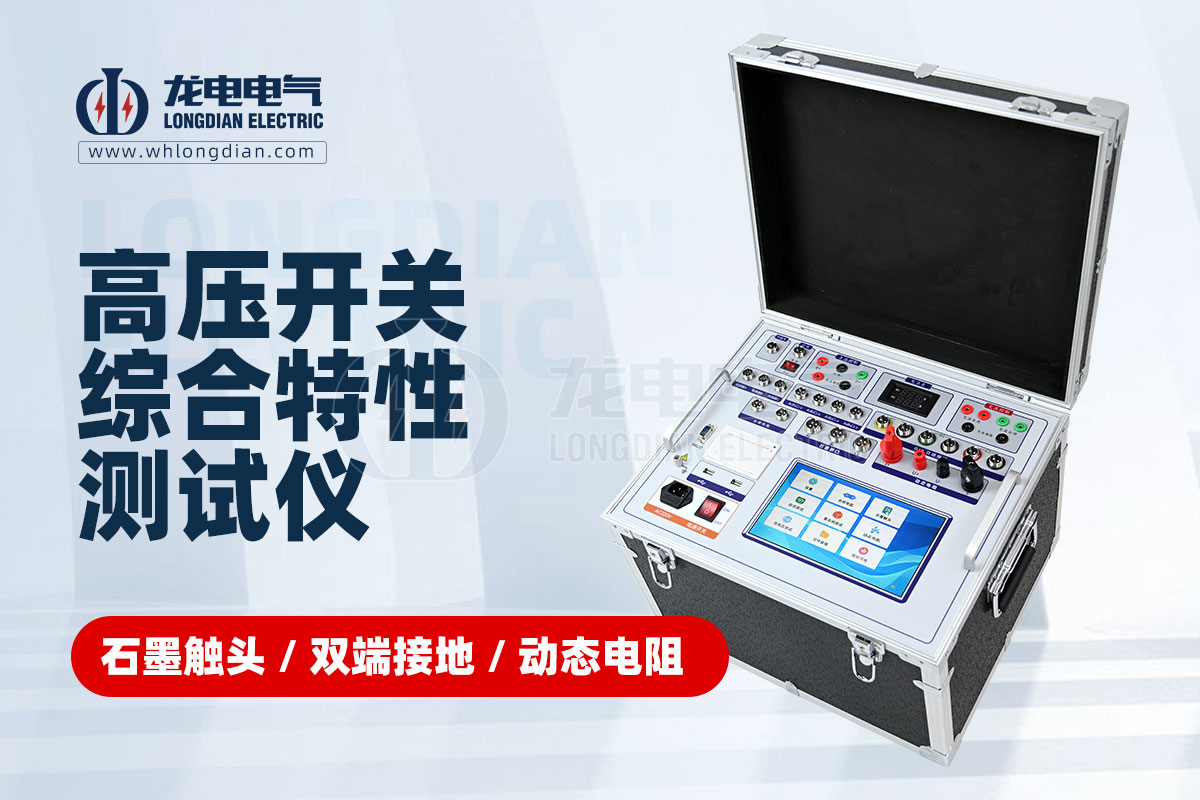

高压开关动特性测试仪技术问题处理方法

㈠、现场用高压开关动特性测试仪进行控制合、分闸操作时，开关不动作

1、现场合、分闸控制接线不正确

处理办法：找到现场控制柜的控制接线图，询问专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图，重新接线。

2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声

告警，四声后电源自动恢复。

处理办法：

①、对于永磁机构的开关或少油断路器，由于开关合闸线圈要求的驱动

流很大（高达100A或几百安），而仪器操作电源的最大带载能力为20A。致使负载过大仪

器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接

在分闸线圈上采集分合闸的电压信号（触发计时），直流或交流电均可。

②、检查控制回路，保证回路畅通。

3、检查仪器储能、分闸、合闸是否有直流输出

处理方法：

①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控

制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请返厂维修。

②、合闸直流电源检查：当仪器处在分闸状态进行检查，不接断口测试线就是分闸状态，测试界面也会同样显示“分”字，如果A1断口或其他断口显示是“合”字，表示此断口有故障，请切换到A2断口，再做合闸测试，检查是否有电源输出。做此试验要将采集时间和触发时间延长2秒以上，万用表方能检测到电压。

③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。

④、以上三种方法都没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。

⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。

4、开关机构存在保护闭锁（如西门子、ABB开关）

处理办法：使用高压开关动特性测试仪提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭锁。

㈡、高压开关动特性测试仪做单合、单分测试时，开关动作了，显示断口未动作提示。

1、断口线未接好，处理方法如下：

①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头三相短接后接黑线。

②、做户外开关时，黄（A）、绿（B）、红（C）接上端，黑线接地（变电站户外开关另一端已接地）。

③、开关控制回路有问题，因为合上之后又马上分开了，请检查开关的回路再做实验。

㈢、打印机能走纸却不能打印文字、图形

1、打印纸安装反了

处理办法：重新正确安装热敏打印纸。

2、热敏打印机加热头坏了

处理办法：返厂维修热敏打印机加热头。

㈣、高压开关动特性测试仪进行速度测试时，没有速度数据显示。

1、传感器的选择项有误（例如安装的是直线传感器，选择的旋转传感器），请将传感器重

新进行设置。

2、传感器安装位置不对，例如旋转传感器只能通过主轴的转动才能采集信号，如果安

装到直线位移的地方或其他不动作的地方，均没有数据显示。

3、如果传感器选项和安装位置都正确，还没有速度显示，传感器损坏，请返厂维修。

㈤、高压开关动特性测试仪现场接地时，为什么要先接地线，然后再接断口线？

因为现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应电压，此时电压量值很大，能量较小，但足以威胁到仪器本身的安全。仪器内部，断口信号输入端到地之间接有泄放回路。所以先接地线，优先接通了泄放回路，此时连接断口信号线时，即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道安全。

㈥、如何判断高压开关动特性测试仪端口是否正常？

仪器有十二断口，每一相断口均可独立使用。

①、在没接断口测试线就是分闸状态，测试界面也会同样显示“分”字。如果某断中的

一相出现 “合”字，则表示此断口有故障，这时要切换到别的断口进行测试。

②、接上断口测试线，将断口线的黄、绿、红和黑（公共）短接，断口状态由“分”字

变为“合”字，这表示正常。
