电缆故障如何做到精准定位

电缆故障的精准定位可以通过以下几个主要步骤和方法实现：

一、故障类型判断

1. 绝缘电阻测量

• 使用绝缘电阻测试仪，测量电缆各相之间以及相对地的绝缘电阻。如果绝缘电阻值过低（低于规定标准值），可能存在绝缘损坏故障。例如，对于 1kV 以下的电缆，绝缘电阻一般不应低于 10MΩ。

• 根据绝缘电阻的情况初步判断故障是低阻（绝缘电阻几乎为零，如电缆芯线直接短路）、高阻（绝缘电阻较高但低于标准值，如电缆受潮、局部绝缘老化等情况）还是闪络性故障（在一定电压下才会出现绝缘击穿现象）。

2. 故障性质分析

• 对于低阻故障，可以采用电桥法进行定位。例如，使用双臂电桥精确测量故障点到测试端的电阻值，再根据电缆的已知电阻参数（如单位长度电阻）计算出故障点的距离。

• 高阻故障和闪络性故障，通常需要采用冲击闪络法或直流闪络法将高阻或闪络性故障转化为低阻故障后再进行定位。

• 采用电缆故障测试仪，通过分析故障点反射回来的脉冲信号的波形、幅度等特征来判断故障类型。例如，在脉冲反射法中，不同类型的故障（短路、断路、低阻、高阻等）会在测试仪的屏幕上显示出不同形状的反射脉冲波形。

二、预定位方法

1. 脉冲反射法

• 向故障电缆注入低压脉冲信号，该信号沿电缆传播，当遇到故障点时会发生反射。

• 通过测量脉冲发射到反射回来的时间间隔，根据公式（其中是电缆中的波速，一般为光速的一定比例，不同类型电缆的波速可通过查阅资料或经验获取，如交联聚乙烯电缆波速约为 172m/μs；是故障点到测试端的距离）计算出故障点的大致位置。

2. 冲击闪络法

• 对于高阻故障和闪络性故障，向电缆施加高压冲击脉冲。

• 当故障点被击穿产生闪络时，会产生一个反射脉冲信号。通过测量从施加冲击脉冲到接收到反射脉冲的时间，按照上述脉冲反射法的公式计算故障点的大致距离。

3. 声磁同步法

• 先向故障电缆施加高压脉冲使故障点放电产生声音信号和磁场信号。

• 在地面上使用探头同时接收声音信号和磁场信号。由于磁场信号传播速度快，声音信号传播速度慢（约为 340m/s），通过调整探头位置，使声、磁信号同时被接收到的点就是故障点的垂直上方位置，从而初步确定故障点的位置。

三、精确定位方法

1. 音频感应法

• 对于低阻短路故障，向故障电缆中通入音频电流（一般为 1kHz 左右）。

• 利用接收线圈在地面上沿电缆路径移动，当接收到的音频信号最强时，下方即为故障点位置。

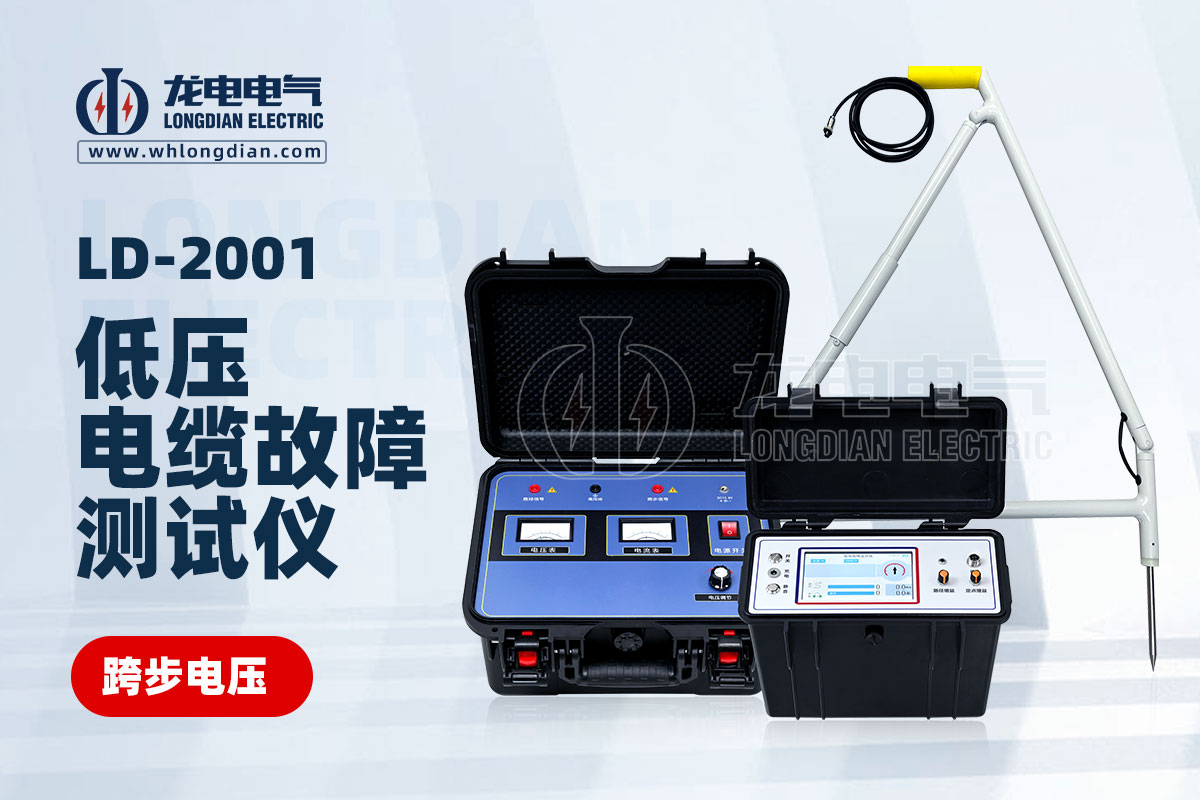

2. 跨步电压法

• 对于电缆的单相对地故障，在故障相和地之间施加直流电压。

• 在地面上，以故障点为中心，沿电缆走向两侧会形成跨步电压分布。通过测量跨步电压的变化情况，找到跨步电压为零的点，该点即为故障点的位置。

3. 再次使用声磁同步法精确定位

• 在预定位确定的大致区域内，再次使用声磁同步法，通过更精确的设备和操作，缩小故障点的定位范围，最终确定故障点的精确位置。例如，使用高灵敏度的声音传感器和磁场探测器，更准确地判断声磁信号的同步点。
