倍压电路在分体式直流高压发生器中的作用是什么?

发布时间:2024-10-23 13:03:15浏览次数:191

武汉龙电电气
武汉市龙电电气设备有限公司

电缆故障测试仪-高压开关(断路器)机械特性测试仪-专注于电力试验设备研发! 咨询电话:130-3714-0838

倍压电路在分体式直流高压发生器中的作用主要有以下几个方面:

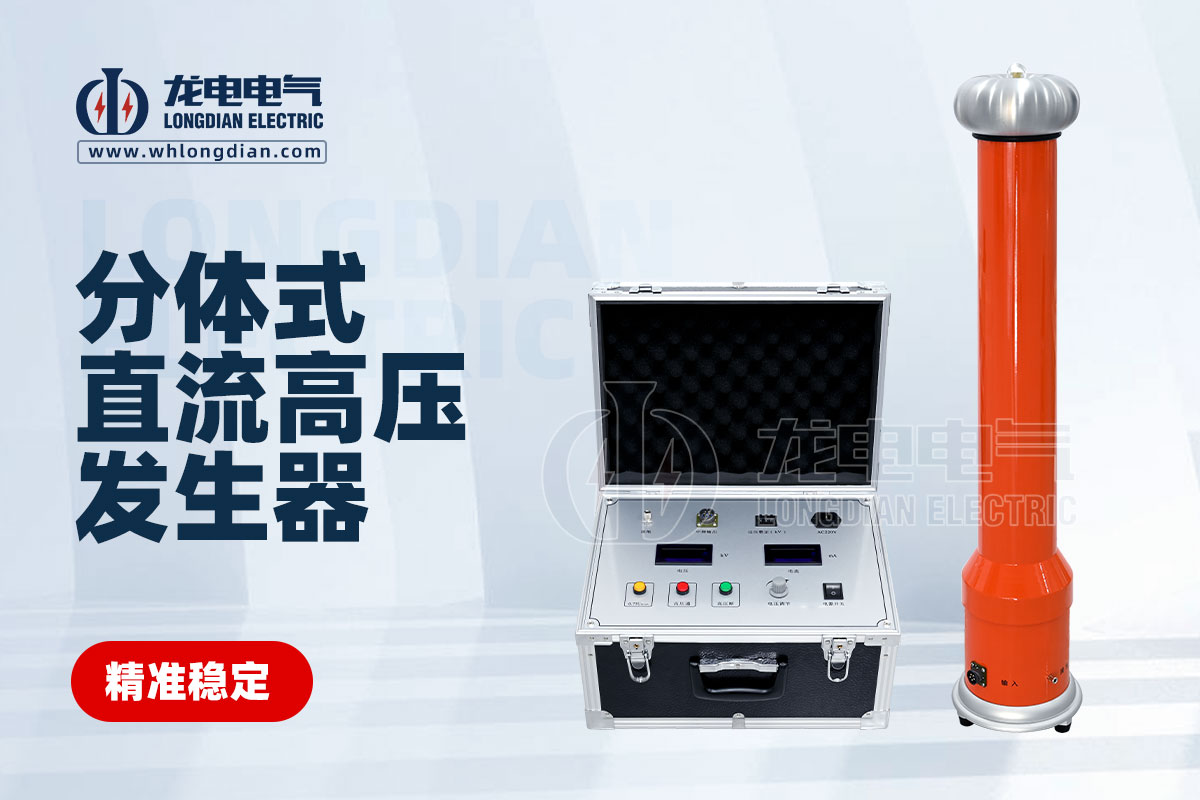

直流高压发生器

① 电压提升:

◆ 满足高电压测试需求:在对电力设备如变压器、电缆、避雷器等进行直流耐压试验或泄漏电流测试时,需要较高的直流电压才能准确检测设备的绝缘性能等指标。而普通的交流电源电压无法直接满足这一要求,倍压电路可以将输入的较低交流电压(例如常用的 220V 交流电)转换并提升为数千伏甚至更高的直流电压输出,以满足对这些高电压等级设备的测试需求。例如,对 110kV 及以上电压等级的电力电缆进行耐压测试时,就需要用到能输出几百千伏直流电压的分体式直流高压发生器,倍压电路是实现这一高电压输出的关键。

◆ 灵活调节输出电压等级:通过改变倍压电路的级数或相关元件参数,可以灵活地调节直流高压发生器的输出电压等级,以适应不同类型、不同电压等级设备的测试需求。比如对于一些低电压等级的设备测试,可以选择较低的倍压级数;而对于高电压等级的大型设备测试,则可以增加倍压级数来获得更高的输出电压。

② 改善输出特性:

◆ 提高电压稳定性:倍压电路中的电容可以起到一定的储能和滤波作用,有助于平滑输出电压,减少电压波动。在测试过程中,稳定的电压输出对于准确测量设备的绝缘性能等参数非常重要。即使输入的交流电压存在一定的波动,经过倍压电路的处理后,输出的直流高压也能保持相对稳定的状态,从而提高了测试结果的准确性和可靠性。

◆ 降低纹波系数:纹波是指直流电压中的交流成分,纹波系数越小,说明直流电压的纯度越高。倍压电路通过合理的设计和元件选择,可以有效地降低输出电压的纹波系数,使输出的直流高压更加纯净,减少对测试结果的影响。这对于一些对电压质量要求较高的测试场景,如对精密电子设备的高压测试等,具有重要意义。

③ 增强设备的适用性和安全性:

◆ 适应不同的电源环境:在一些野外作业或临时测试场所,可能无法提供稳定的高电压电源。分体式直流高压发生器的倍压电路可以在输入电源电压不太稳定的情况下,仍然输出稳定的高直流电压,这使得设备能够适应不同的电源环境,扩大了其使用范围。

◆ 提供多种保护功能:倍压电路通常与设备的保护系统紧密配合,当出现过电压、过电流、短路等异常情况时,保护系统可以迅速动作,切断高压输出,保护测试人员和设备的安全。例如,当输出电压超过设定的最高值时,倍压电路中的相关元件会触发保护机制,使设备停止升压或自动降压,防止因过高的电压对被测试设备和人员造成伤害。
