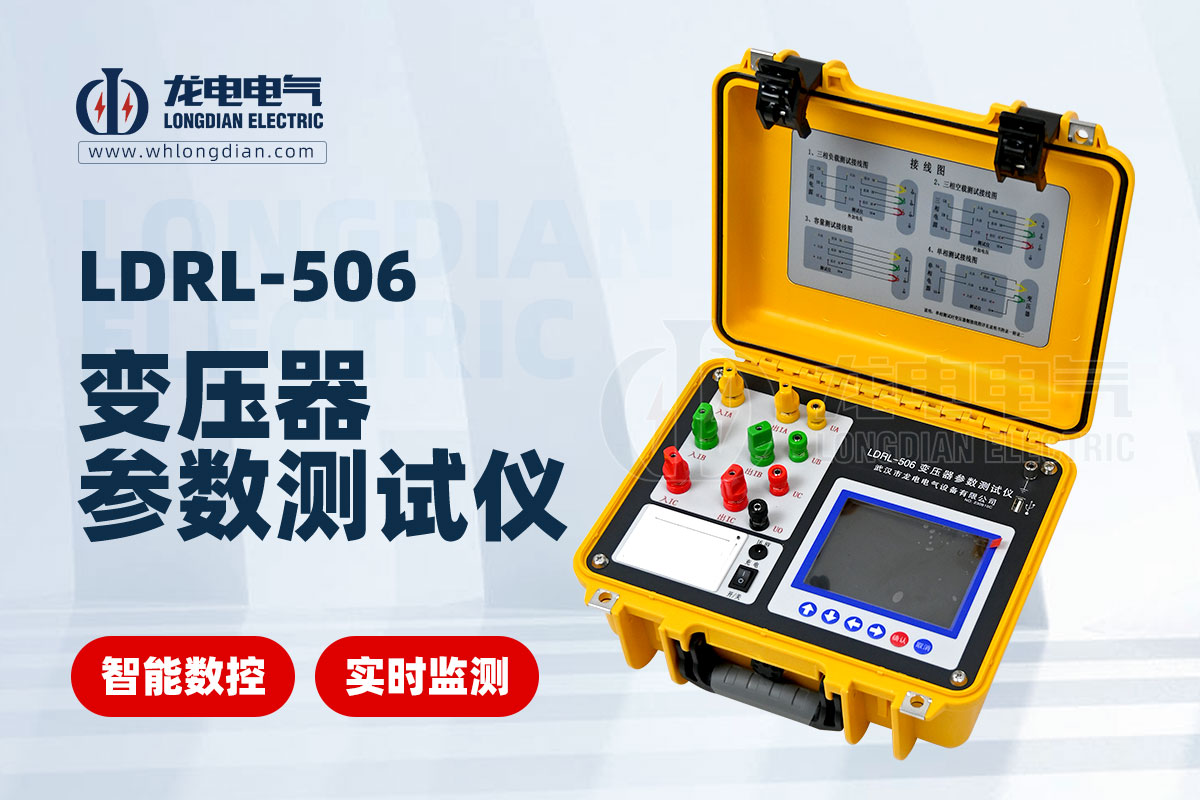

变压器容量测试仪具体工作原理

变压器容量测试仪用于准确测量和评估电力变压器的容量、空载及短路损耗，确保电力系统的稳定运行。变压器容量测试仪具体工作原理如下：

① 测量绕组参数

◆ 电压测量
变压器容量测试仪配备有高精度的电压测量模块，能够准确测量变压器一次侧和二次侧绕组两端的电压值。它通过与绕组连接合适的测试线，利用分压等原理将高电压信号转换为测试仪内部能够准确测量的合适范围的电信号，再经过模数（A/D）转换，将模拟电压信号转化为数字信号，以便后续的微处理器进行处理和分析。

◆ 电流测量
对于流过变压器绕组的电流，测试仪采用了电流互感器或者分流器等元件来进行测量。电流互感器可以按照一定的变比将大电流转换为小电流，方便测量和保护后续测量电路；分流器则是利用了电流通过电阻时产生的电压降来间接测量电流，同样经过相应的信号调理电路以及 A/D 转换后，把电流信号数字化供后续处理。

◆ 电阻测量
通过向变压器绕组施加合适的直流电压，然后测量流过绕组的电流，再根据欧姆定律来计算绕组的直流电阻。或者采用电桥法等更为精确的测量方法，例如常用的惠斯通电桥，通过调节电桥平衡来精确测量绕组电阻，获取到的绕组电阻数据有助于分析变压器绕组的状态以及参与到容量计算中。

② 数据分析与容量计算

◆ 空载损耗与空载电流测量
在变压器空载运行时（即二次侧开路），测试仪测量一次侧的输入电压、输入电流以及所消耗的功率等参数，从而得到空载损耗和空载电流。空载损耗主要是铁芯中的磁滞损耗和涡流损耗，通过对空载损耗和空载电流的分析，可以了解变压器铁芯的性能和质量等情况，这些数据是计算变压器容量的重要依据之一。

◆ 负载损耗与短路阻抗测量
将变压器二次侧短路，在一次侧施加一定的电压，使绕组中流过额定电流，此时测量一次侧的电压、电流以及所消耗的功率，得到负载损耗和短路阻抗。负载损耗反映了变压器在负载状态下绕组的电阻损耗等情况，短路阻抗则与变压器的性能以及容量等密切相关。

◆ 基于标准公式计算容量
根据电力行业相关标准以及既定的数学公式，结合上述所测量到的诸如空载损耗、空载电流、负载损耗、短路阻抗以及绕组的电压、电流、电阻等诸多参数，通过计算来最终确定变压器的容量。

为了确保变压器容量测试仪测量结果的准确性，仪器本身需要定期进行校准。校准过程中，会使用高精度的标准电压源、标准电流源以及已知标准容量的校准变压器等设备，对测试仪的电压测量、电流测量、损耗测量以及容量计算等各项功能进行校准和比对，调整其内部的参数和算法，使其测量误差控制在允许的范围内，从而保证在实际测试不同变压器容量时能够提供可靠的数据。
