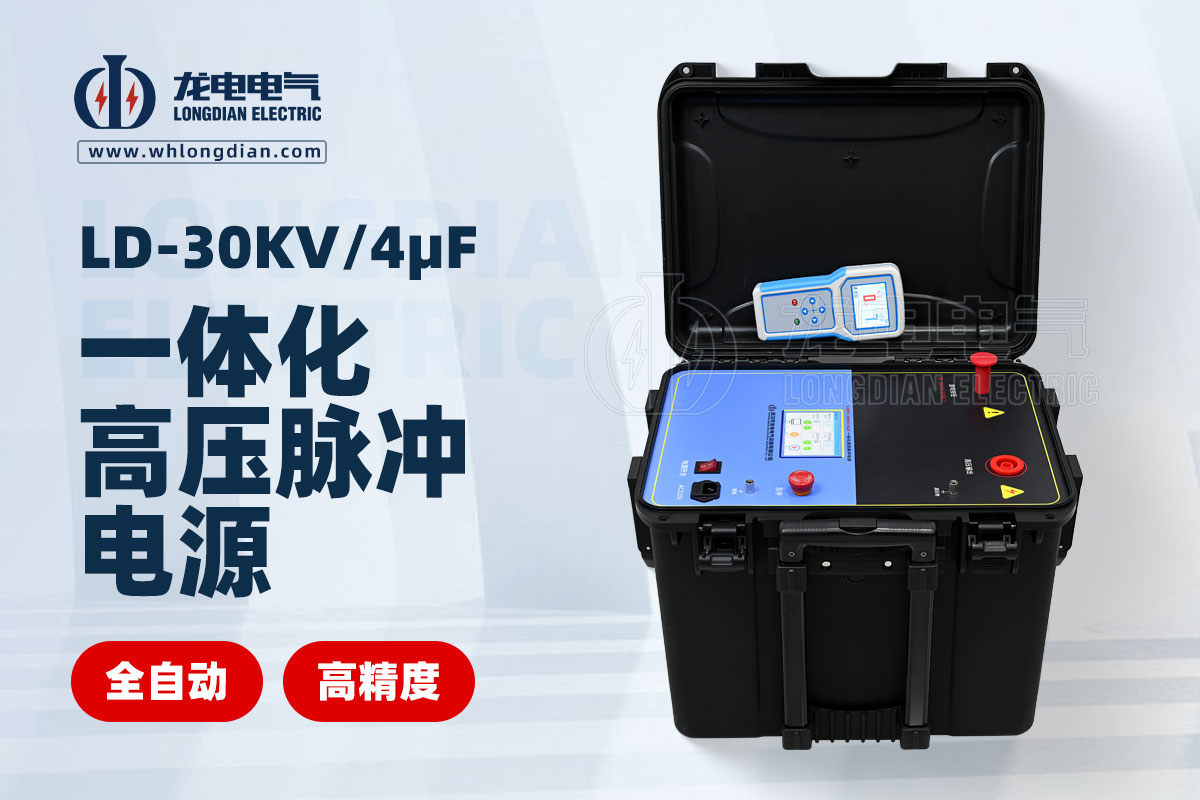

电缆故障一体化高压脉冲电源工作原理详解

电缆故障一体化高压脉冲电源是一种集成了高压直流电源、储能电容器、高压放电间隙和采样器等多个组件的设备。它通过产生高压脉冲，施加到故障电缆上，利用产生的反射波形来精确计算故障点的位置。

工作原理

1. 高压脉冲的产生:

• 充电过程: 直流高压电源将电能转化为高压直流电，并将其储存在大容量的电容器中。电容器就像一个能量蓄电池，为后续的放电提供能量。

• 放电过程: 当需要进行故障检测时，触发装置会迅速接通放电回路，电容器中的高压电能通过高压放电间隙瞬间释放，产生一个幅值很高、持续时间很短的高压脉冲。

2. 故障波的产生与传播:

• 脉冲注入: 高压脉冲通过测试线注入到待测电缆中。

• 故障点反射: 当脉冲传播到电缆故障点时，由于阻抗不连续，会产生反射波。反射波沿电缆向测试端传播。

• 波形叠加: 入射波和反射波在测试端叠加，形成复杂的波形。

3. 故障定位:

• 波形分析: 设备内置的采样器会对叠加波形进行采样，并通过专用的软件进行分析。

• 时间差法: 通过测量入射波和反射波到达测试端的时间差，结合电磁波在电缆中的传播速度，可以精确计算出故障点到测试端的距离。

关键技术

• 高压脉冲技术: 确保脉冲幅值足够高，能量足够大，能够可靠地激发故障点。

• 波形分析技术: 采用先进的数字信号处理技术，对采集到的波形进行快速、准确的分析。

• 故障判别算法: 根据不同的故障类型，采用不同的故障判别算法，提高故障定位的准确性。

优势特点

• 高效便捷: 一体化设计，操作简单，测试效率高。

• 精度高: 采用先进的测量技术，定位精度高。

• 可靠性强: 组件质量可靠，稳定性好。

• 安全性高: 具有过压、过流保护等安全措施。

应用领域

• 电力系统: 电力电缆、通信电缆的故障检测和维修。

• 工业生产: 工业设备控制电缆、传感器电缆的故障诊断。

• 建筑工程: 建筑物内电缆的隐患排查。
