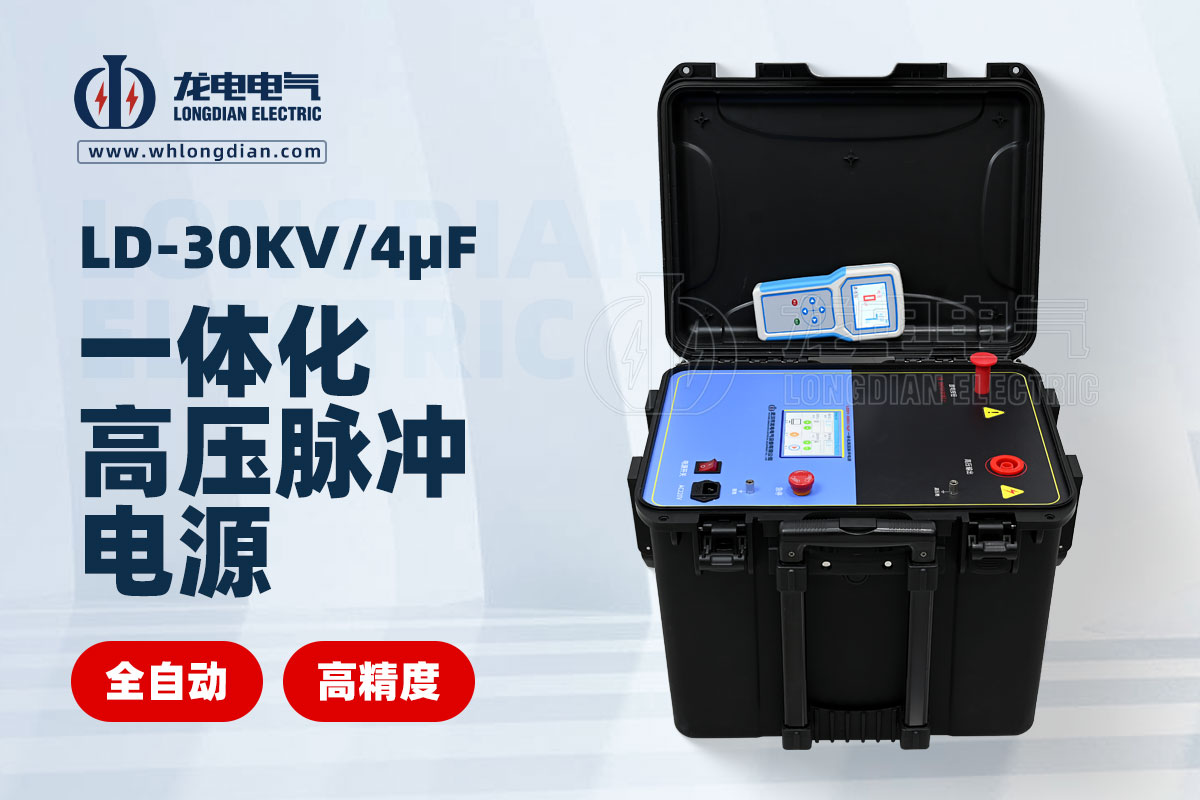

电缆故障一体化高压脉冲电源技术参数详解

电缆故障一体化高压脉冲电源作为一种专门用于电缆故障检测的设备，其技术参数直接影响着检测的准确性、效率和可靠性。下面是一体化高压脉冲电源的主要技术参数分析：

① 输出电压参数

◆ 额定输出电压

电缆故障一体化高压脉冲电源通常有着明确的额定输出电压指标，例如常见的有 10kV、20kV、30kV 甚至更高等不同规格。额定输出电压代表着该电源在正常工作状态下，能够稳定输出的最大电压值。比如，对于一些中低压电缆（10kV 及以下电压等级）的故障检测，10kV - 20kV 的高压脉冲电源往往就能满足需求，可以有效对电缆中的高阻故障、闪络故障等进行冲击，使其故障点被 “暴露” 出来，便于后续的定位操作。而对于高压长距离电缆，可能就需要 30kV 及以上的高额定输出电压电源，才能确保脉冲信号能够在长距离传输后依然具备足够能量来检测故障。

◆ 电压调节范围

优质的电缆故障一体化高压脉冲电源一般具备较宽的电压调节范围。这一范围可以从较低电压值（如几千伏）到其额定输出电压。以一款 20kV 额定输出电压的电源为例，其电压调节范围可能是 5kV - 20kV。这样的可调节特性使得设备能够根据不同电缆的电压等级、故障类型以及故障位置的大致预估等情况，灵活调整输出电压，实现精准且合适的脉冲冲击，避免因电压过高对电缆造成不必要的损伤，或者电压过低无法有效检测故障的情况出现。

② 脉冲能量参数

◆ 脉冲能量大小

脉冲能量是衡量该电源在每次脉冲输出时所携带能量的关键指标，通常以焦耳（J）为单位。比如某电源的脉冲能量可以达到 1000J，较大的脉冲能量意味着在面对高阻性、复杂性较高的电缆故障时，有更强的 “冲击” 能力，能够使故障点处的绝缘被更好地击穿，形成明显的放电现象，便于通过相关仪器捕捉到放电信号来定位故障。不同的电缆故障情况需要不同的脉冲能量适配，像对于电缆老化导致的高阻故障，就需要相对较高的脉冲能量来确保检测成功。

◆ 脉冲能量调节方式

为了适应多样化的电缆故障检测场景，一体化高压脉冲电源往往具备脉冲能量调节功能。常见的调节方式有通过改变电容值、调节充电电压等手段来实现。例如，增大储能电容的容量，在其他条件不变时，脉冲能量就会相应增加；或者提高充电电压，也能使每次脉冲输出的能量升高。技术人员可以根据实际检测中对故障的初步判断，合理选择调节方式来设定合适的脉冲能量。

③ 脉冲宽度参数

◆ 脉冲宽度范围

脉冲宽度指的是每个高压脉冲持续的时间长度，一般用微秒（μs）来计量。电缆故障一体化高压脉冲电源的脉冲宽度通常有一定的可调节范围，例如从几十微秒到几百微秒不等。较窄的脉冲宽度适合检测一些距离较近、故障特征相对明显的电缆故障，因为它可以提供快速的冲击，瞬间使故障点放电；而较宽的脉冲宽度在面对长距离电缆、高阻且隐蔽性强的故障时更有优势，能够在较长时间内维持一定的能量作用于故障点，增加故障点放电的概率，提高检测的成功率。

◆ 脉冲宽度调节精度

高精度的脉冲宽度调节对于精准检测至关重要。好的电源设备其脉冲宽度调节精度可以达到 1μs 甚至更高。比如在检测一条位于复杂地下环境且故障情况不明的电缆时，通过精细调节脉冲宽度，从 50μs 逐步调节到 60μs、70μs 等，结合其他检测手段观察放电信号变化，进而能够更准确地锁定故障点所在位置。

④ 重复频率参数

◆ 重复频率范围

重复频率体现了单位时间内高压脉冲的输出次数，单位一般是赫兹（Hz）。常见的重复频率范围可能从几赫兹到几十赫兹。较低的重复频率，例如 5Hz，适用于对电缆进行初次冲击检测或者在故障情况较为复杂、需要长时间观察每次脉冲作用后效果的场景，每次脉冲后有足够的时间来分析放电等情况；而较高的重复频率，像 20Hz 及以上，在一些对检测效率要求较高、电缆故障相对简单的情况下使用，可以在短时间内多次输出脉冲，加快故障检测的整体进程。

◆ 频率稳定度

频率稳定度反映了重复频率在长时间工作过程中的稳定程度。高的频率稳定度（例如在一定工作时长内频率波动小于 1%）能够确保每次脉冲输出的间隔相对固定，使得检测过程更加规律、可靠，避免因频率不稳定造成对检测结果的干扰，尤其是在一些需要通过对比多次脉冲放电数据来定位故障的操作中，稳定的重复频率显得尤为重要。

⑤ 充电时间参数

◆ 最大充电时间

最大充电时间是指电源从完全放电状态到充满电达到额定输出电压所需要的最长时间。例如某电源的最大充电时间为 60 秒，这一参数关系到设备的使用效率。在实际检测中，如果充电时间过长，会导致整体检测周期变长，尤其是在需要多次输出脉冲进行检测的情况下，所以较短的最大充电时间更有利于快速、连续地开展电缆故障检测工作。

◆ 充电时间可调节性

部分先进的一体化高压脉冲电源具备充电时间可调节功能。通过调节充电电流等方式，可以根据实际需求缩短或延长充电时间。比如在急需快速进行下一次脉冲输出时，可以适当提高充电电流来缩短充电时间，但要注意不能因充电电流过大对电源内部元件造成损害，合理调节充电时间能更好地适配不同的检测节奏和场景。

⑥ 控制与显示参数

◆ 控制方式

常见的控制方式有手动控制和自动控制两种。手动控制允许技术人员根据经验和现场实际检测情况，通过操作面板上的按钮等手动调节电压、脉冲宽度、重复频率等各项参数，操作直观且灵活；自动控制模式下，电源可以根据预设的程序以及接入的电缆相关参数（如电缆长度、电压等级等）自动调整合适的参数组合，实现智能化的故障检测，对于一些标准化的检测流程或者经验相对不足的操作人员来说，能提高检测的准确性和便捷性。

◆ 显示功能

设备的显示功能通常会直观地呈现当前输出电压值、脉冲能量、脉冲宽度、重复频率以及充电状态等关键信息。可以采用液晶显示屏（LCD）或者发光二极管显示屏（LED）等不同形式，清晰准确的显示功能有助于技术人员实时掌握设备工作状态，及时发现异常情况并做出相应的调整，保障电缆故障检测工作顺利进行。

⑦ 安全与保护参数

◆ 过压保护阈值

为了防止因各种原因（如内部元件故障、误操作等）导致输出电压超出额定值对电缆以及检测设备本身造成损害，一体化高压脉冲电源设置有过压保护阈值。例如，额定输出电压为 20kV 的电源，其过压保护阈值可能设定在 22kV 左右，一旦检测到输出电压接近或超过这个阈值，电源会自动切断输出或者采取降压等保护措施，确保整个检测系统的安全稳定运行。

◆ 过流保护机制

当出现充电电流或者脉冲输出电流异常增大的情况时，过流保护机制就会启动。比如在电源内部短路或者外部负载出现异常时，过流保护装置能迅速切断电路，避免因过大电流烧毁电源元件、损坏电缆等情况发生，保障设备和检测工作的安全性以及延长设备的使用寿命。
