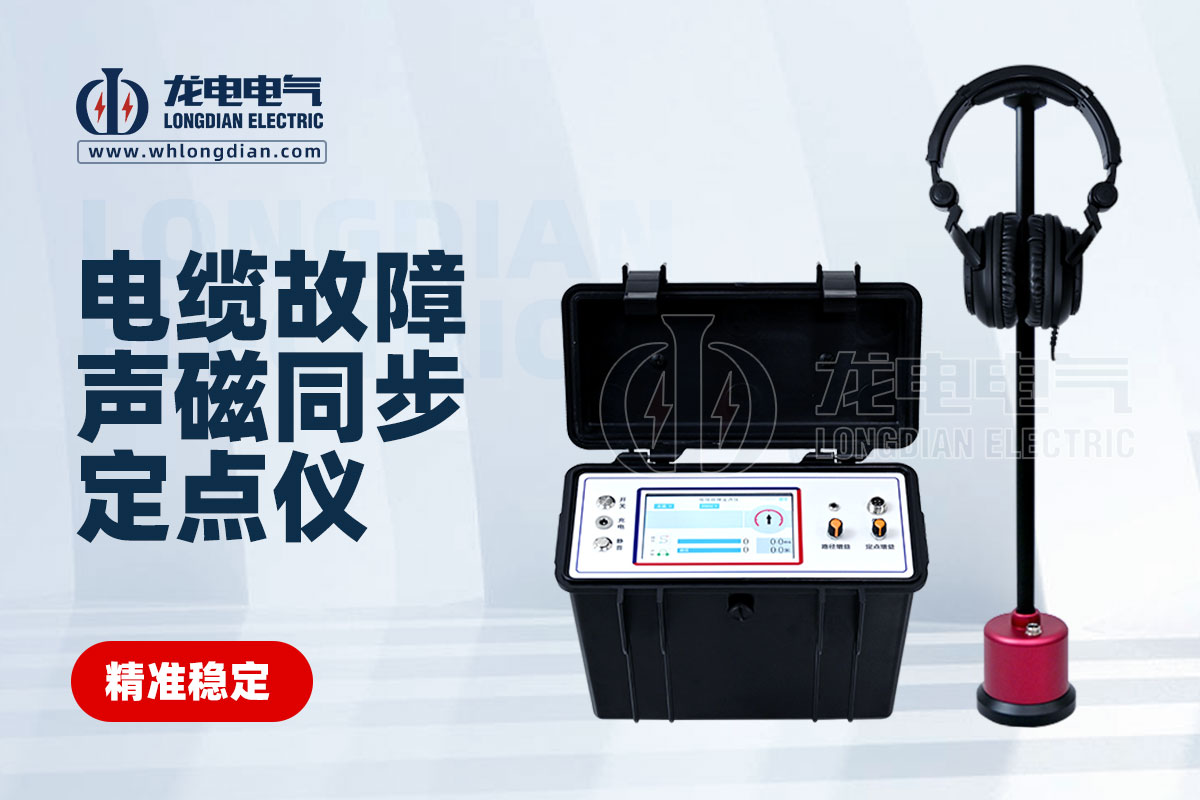

电缆故障声磁同步定位仪技术参数解析

电缆故障声磁同步定位仪用于精确查找电缆故障点，通过接收故障点产生的声波和电磁波，计算出故障点与探测点的距离，从而快速准确地确定故障位置，提高维修效率。

① 声学相关技术参数

◆ 声学传感器灵敏度：这是衡量仪器能否有效捕捉电缆故障产生微弱声学信号的关键指标，通常以分贝（dB）为单位来表示。灵敏度越高，意味着传感器对故障点处诸如局部放电、电弧引发介质振动所产生的极细微声波的感知能力越强。例如，一款高性能的电缆故障声磁同步定位仪，其声学传感器灵敏度可达 - 200dB 及以上，能在复杂环境中敏锐地探测到声音信号，不放过任何可能指示故障位置的声学线索。

◆ 声学信号频率范围：电缆故障引发的声学信号包含从低频到高频的多个频段，而仪器所能检测的频率范围决定了其对不同类型故障声音的覆盖程度。常见的优质定位仪，其声学信号频率范围一般在 20Hz 至 20kHz 左右，不过部分更为先进的仪器能够拓展到 10Hz 至 50kHz 甚至更宽。较宽的频率范围可确保无论是因短路产生的低频冲击声，还是绝缘层微小放电引发的高频信号，都能被准确捕获和分析，从而全面掌握故障相关声学特征。

◆ 声学信号分辨率：声学信号分辨率体现了仪器区分不同声学特征的精细程度。它关乎能否精准辨别出相近故障点或者不同故障类型所产生声音信号间的细微差异。比如，两个故障点距离较近时，高分辨率的仪器可以通过分析声学信号在幅值、频率、相位等方面的细微变化，准确判断出是存在多个故障还是单一故障，以及各自的具体位置。其分辨率的高低往往与传感器性能、内部信号处理算法等因素密切相关，单位通常以赫兹（Hz）或分贝（dB）等根据具体分辨维度来衡量。

◆ 声学信号增益控制范围：为了适应不同距离、不同强度的电缆故障声学信号，仪器需要具备合适的增益控制功能。增益控制范围决定了对输入声学信号的放大倍数调节区间，一般以分贝（dB）为单位表示，例如增益控制范围可为 0 至 60dB。通过合理调节增益，可以将微弱的原始声学信号放大到便于后续电路准确处理和分析的强度，同时避免信号过载导致的失真，确保获取到可靠的声学数据用于故障定位。

② 磁学相关技术参数

◆ 磁场传感器精度：磁场传感器精度直接影响对电缆故障点周围磁场变化情况的测量准确性，是衡量磁学检测性能的核心指标之一。常用单位如特斯拉（T）来体现测量误差范围，精度越高，对故障瞬间产生的磁脉冲以及故障点处磁场分布变化的反映就越真实准确。例如，高精度的磁场传感器，其测量精度可达到微特斯拉（μT）级别，哪怕是很微弱的磁场变化，也能精确捕捉并为后续计算故障位置提供可靠依据。

◆ 磁学信号检测范围：由于不同电缆故障场景下产生的磁学信号强度差异较大，所以仪器需要具备合适的磁学信号检测范围。从微弱的接地故障产生的微小磁场到短路等严重故障引发的较强磁场，都应在其检测能力之内。一般来说，检测范围会涵盖从几微特斯拉（μT）到几十毫特斯拉（mT），这样能确保在各种实际工况下，无论是城市地下电缆网络中相对较弱的故障磁信号，还是工业环境下大电流电缆故障产生的强磁信号，都可以被有效检测到。

◆ 磁学信号响应时间：磁学信号响应时间指的是从故障点产生磁学信号到仪器磁场传感器开始有效捕捉并转化为电信号的时间间隔，通常以毫秒（ms）为单位计量。在电缆发生间歇性或瞬间性故障时，快速的响应时间尤为关键，例如优秀的电缆故障声磁同步定位仪，其磁学信号响应时间可短至 1ms 以内，能够及时捕捉到故障瞬间那稍纵即逝的磁脉冲，不错过任何关键的磁学特征信息，从而提高故障定位的及时性和准确性。

◆ 磁学信号频率特性：和声学信号类似，磁学信号也有其对应的频率特性，它反映了故障点电流变化引发的磁场变化频率情况。仪器对磁学信号频率的检测范围和分辨率同样重要，不同类型电缆故障产生的磁学信号频率有别，例如高压电缆放电故障产生的磁学信号频率可能与低压电缆短路故障的有所不同。好的定位仪应能覆盖较宽的磁学信号频率范围，并且具备良好的频率分辨率，以准确区分不同故障对应的磁学信号，辅助精准定位故障位置。

③ 声磁同步相关技术参数

◆ 时间同步精度：声磁同步定位的核心在于精确对比声学信号和磁学信号到达传感器的时间差，所以时间同步精度是极为关键的参数，一般以微秒（μs）为单位衡量。高精度的时间同步，例如时间同步精度达到 1μs 甚至更高水平时，能极大地减少因时间测量误差导致的故障定位偏差，确保通过声磁信号时间差准确计算出故障点到探测点的距离，进而精准确定故障位置，这在长距离电缆或者复杂电缆网络故障定位中显得尤为重要。

◆ 定位算法准确性：仪器内部采用的定位算法决定了如何根据声磁信号的各项特征以及时间差等信息来最终确定故障位置。先进且准确的定位算法会综合考虑多种因素，比如声波和电磁波（磁学信号传播本质可视作电磁波传播）在不同介质（如土壤、电缆沟填充物等）中的传播速度差异、不同电缆结构对信号传播的影响等。通过大量的实践验证和优化的算法，能有效提高故障定位的准确性，其准确性可以通过与实际已知故障位置对比的误差率来衡量，误差率越低，表明定位算法越可靠。

④ 其他相关技术参数

◆ 工作温度范围：由于电缆故障检测工作可能会在各种不同的环境条件下进行，从高温的户外电缆桥架上，到寒冷的地下电缆通道等，仪器的工作温度范围就显得格外重要。通常，其工作温度范围会标注为例如 -20℃至 +50℃，这意味着在该温度区间内，仪器都能正常稳定地工作，保证各项技术参数符合要求，不会因温度过高或过低而出现性能下降、故障等情况，确保在不同季节、不同地域环境下都可顺利开展电缆故障检测工作。

◆ 电源要求及续航能力：电源是仪器正常运行的动力保障，不同的电缆故障声磁同步定位仪有着不同的电源要求，常见的有内置可充电锂电池供电或者外接电源适配器供电等方式。而续航能力则关乎仪器在一次充电或持续供电情况下能够连续工作的时间，例如有的仪器充满电后可连续工作 8 小时以上，这对于需要长时间在现场进行电缆故障排查的工作来说非常重要，可避免频繁充电或更换电源带来的不便，提高工作效率。

◆ 防护等级：考虑到电缆故障检测常常会面临灰尘、潮湿甚至偶尔的浸水等复杂恶劣环境，仪器的防护等级就不容忽视。防护等级一般采用 IP（Ingress Protection）代码表示，如 IP54 表示仪器具备一定的防尘能力以及防止各方向飞溅而来的水侵入的能力，而更高防护等级如 IP67 的仪器，则可在短时间浸水等更严苛环境下依然正常工作，保证其内部电子元件不受损坏，各项技术参数保持稳定，延长仪器使用寿命。
