电缆故障声磁同步定点仪操作方法详解

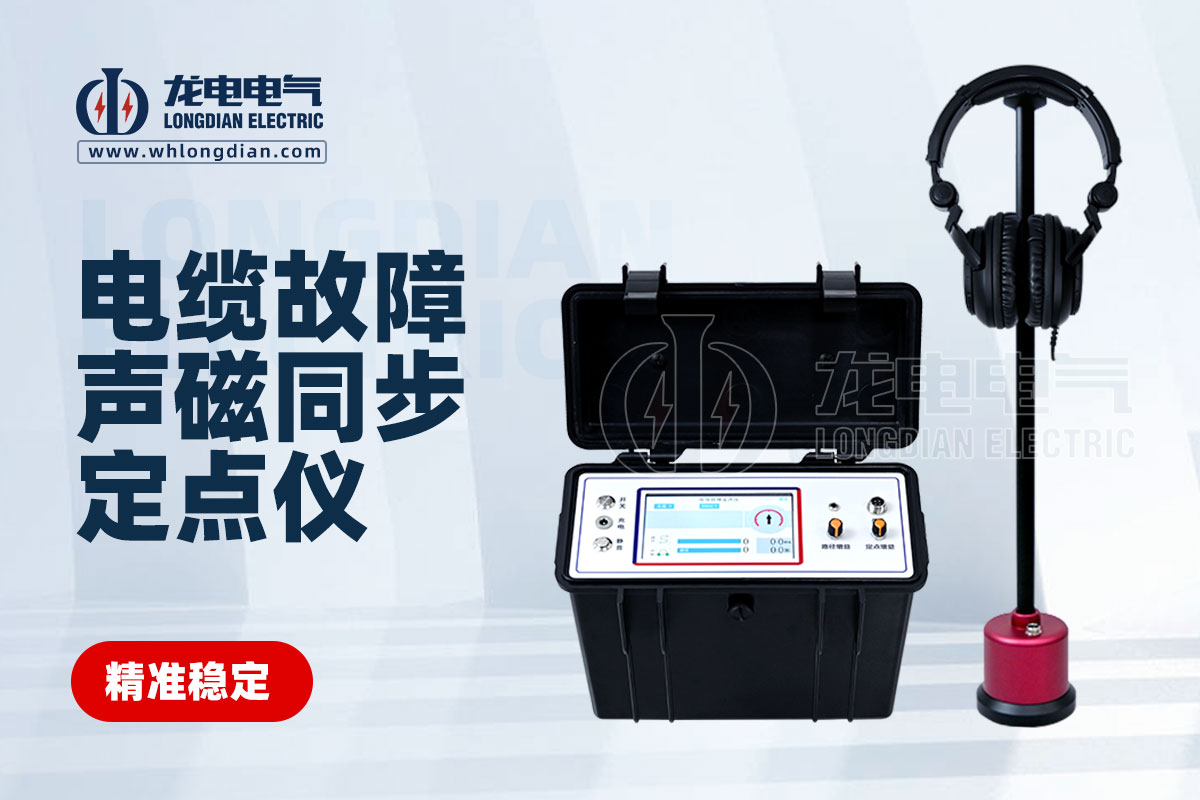

电缆故障声磁同步定位仪是一款专为电力电缆故障检测设计的先进设备，能够实现对埋地电绝缘故障点的快速、精确定位，以及电缆埋设路径和深度的准确探测。

电缆故障声磁同步定位仪主要由电磁波传感器、声波振动传感器、数据处理器、LED距离显示器及音频放大器五大部分组成。通过接收和处理电缆故障点放电产生的电磁波和声波信号，该设备能够精确计算出故障点的位置，大大提高了故障检测的效率和准确性。

① 前期准备

◆ 设备检查：在操作前，应检查设备是否完好，包括传感器、连接线、电池等部分，确保无损坏或松动。

◆ 环境评估：了解故障电缆的埋设环境，如土壤类型、电缆路径等，以便选择合适的滤波参数和操作方法。

◆ 安全措施：在进行高压冲击放电时，应确保操作人员的人身安全，穿戴好防护用品，保持与高压设备的安全距离。

② 操作方法

◆ 声音通道设置：

根据现场环境选择合适的滤波参数。如坚硬覆土物（如水泥、石板）下，可选择高通或全通；松软土壤或沙地上，可选择低通或带通。

设置完成后，打开电源开关，设备即进入待机状态。

◆ 精确定点：

使用高压发生器对故障电缆进行冲击放电，放电频率控制在3-5秒一次。

将声波振动传感器探头放置在电缆路径上方或故障电缆本体上，连接声磁同步探测仪，选择“声磁定点”档。

刚开始查找故障时，适当调大定点增益，通过耳机监听声磁波，观察显示屏上的磁信号强弱变化，判断故障距离。

当听到较强的地震波声音，且显示屏上的故障距离数值较小时，表示已接近故障点。此时应适当调小增益，直至听到最沉闷的一声“啪”，且显示屏上的数值最小，即为故障精确位置。

在远离故障点时，可能会听到微弱的啪啪声，这是电缆在高压闪络冲击下产生的应力震动，与真正的故障放电声不同，应注意区分。

◆ 高压查找路径：

在高压闪络时，可同时进行电缆路径的查找。点击“路径”菜单，设备将显示电缆的动态位置。

操作人员应沿电缆前进方向移动，每放一次电，显示屏都会更新电缆位置。如出现“黄色”或“绿色”的圆形方向键图标，表示电缆在相应方向，可根据图标变化判断电缆位置。

感应测量电缆位置的最大距离约为10米，操作时应注意保持适当的移动速度，避免定位偏差过大。

③ 注意事项

◆ 在有条件的情况下，应先使用测距主机粗测出电缆故障距离，再精确测定电缆埋设路径方向，最后用声磁数显同步定点仪实施精确定点。

◆ 探头及主机属精密仪器，应避免跌落和碰撞，不要轻易拆卸，以防损坏。

◆ 在现场操作时，应根据环境噪声情况选择合适的滤波参数和操作方法，确保测量结果的准确性。

◆ 如遇到连续较大噪声干扰时，应利用声、电同步探测功能听测地震波，用人的判断力去区分环境干扰噪声，以振动波的最大点去确定故障位置。

◆ 电缆故障声磁同步定位仪是一款功能强大、操作简便的电缆故障检测设备。通过正确的操作方法和注意事项，能够实现对电缆故障点的快速、精确定位，为电力系统的稳定运行提供有力保障。用户在使用过程中应严格遵守操作规程，确保设备和人身安全。
