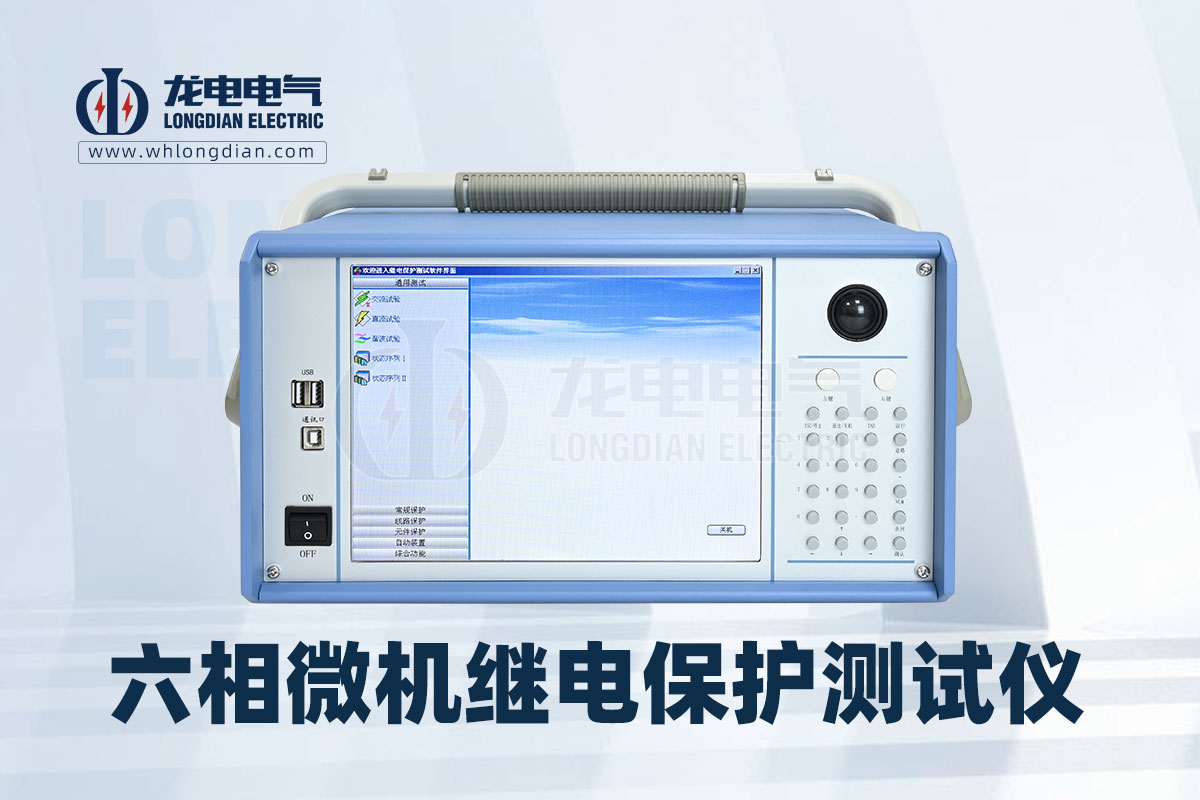

六相微机型继电保护测试仪技术参数详解

六相微机型继电保护测试仪用于对电力系统中的继电保护装置进行性能测试和校验，确保其在电网故障时能够准确、可靠地动作。其技术参数直接决定了测试仪的性能和适用范围。

输出通道与范围参数

① 电流输出

◆ 通道数量与相数

标准配置为 6 相电流输出，这种多相输出能力使其能够满足复杂电力系统中多相保护装置的测试需求，例如三相变压器差动保护试验等，可同时模拟多相电流的实际运行情况，提供全面准确的测试环境。

◆ 输出范围及精度

每相电流输出（有效值）范围为 0 - 30A，输出精度达到 0.2 级。这意味着在该范围内，测试仪能够精确输出设定的电流值，误差极小，确保测试结果的准确性。例如，当设置输出电流为 10A 时，实际输出电流值在 10A ±（10A × 0.2%）的范围内，为继电保护装置的电流动作值测试提供了可靠的信号源。

3 相电流输出时，每相输出（有效值）可提升至 0 - 60A，通过合理的内部电路设计和功率分配，实现了在三相输出模式下每相电流输出能力的增强，满足一些特定三相保护装置对较大电流测试的要求。

6 相并联电流输出（有效值）时，可达到 0 - 180A，但相电流长时间允许工作值（有效值）为 10A，6 相并联电流最大输出时最大输出功率为 1000VA，且允许工作时间仅 10s。这种大电流输出模式适用于短时间需要高电流冲击的测试场景，如模拟电力系统短路故障瞬间的大电流情况，但由于长时间大电流输出会对设备造成较大负担，所以对工作时间进行了限制，以保护测试仪内部电路和元器件的安全。

◆ 频率范围与谐波次数

电流输出的频率范围（基波）为 20 - 1000Hz，谐波次数为 1 - 20 次。这使得测试仪不仅可以输出标准频率的正弦波电流，还能模拟含有谐波成分的复杂电流波形，用于测试继电保护装置在不同频率和谐波环境下的动作特性。例如，在测试对谐波敏感的保护装置时，可通过设置不同的谐波次数和含量，检验保护装置是否能准确识别故障并正确动作。

② 电压输出

◆ 通道数量与相数

同样具备 6 相电压输出能力，能够与 6 相电流输出配合，实现对电力系统多种运行状态的全面模拟，如三相三线制、三相四线制等不同接线方式下的电压电流情况，为各类继电保护装置提供接近实际运行工况的测试信号。

◆ 输出范围及精度

相电压输出（有效值）范围为 0 - 120V，输出精度为 0.2 级。在这个范围内，测试仪能够稳定输出精确的电压信号，满足大多数继电保护装置对电压测试的精度要求。例如，对于过电压保护、欠电压保护等装置的定值校验，可提供准确的电压输入，确保保护装置动作值的准确性测试。

线电压输出（有效值）为 0 - 240V，相电压 / 线电压输出功率分别为 80VA / 100VA。这一参数规定了测试仪在不同电压输出模式下的功率承载能力，保证在输出相应电压时能够为外接的继电保护装置等负载提供足够的功率支持，确保测试过程中电压输出的稳定性，不会因负载变化而导致电压波动过大。

◆ 频率范围与谐波次数

电压输出的频率范围（基波）也是 20 - 1000Hz，谐波次数为 1 - 20 次，与电流输出的频率和谐波特性相匹配，可用于模拟电力系统中各种频率成分的电压信号，包括含有谐波的畸变电压波形，以全面测试继电保护装置在不同电压频率和谐波条件下的性能，如对频率敏感的保护装置（如低频减载保护、高频切机保护等）以及对谐波有特殊要求的保护装置（如某些新型的电能质量监测保护装置）的测试。

③ 直流输出

◆ 电流输出

直流电流输出每相为 0 - ±10A，输出精度为 0.5 级。在直流继电器测试、直流电源控制的保护装置测试等场景中发挥重要作用，能够提供稳定的直流电流信号，其精度保证了测试结果的可靠性。例如，在测试直流过流保护装置时，可准确设置输出直流电流大小，验证保护装置的动作电流定值是否准确。

最大输出负载电压为 20V，这一参数限定了测试仪在直流电流输出时能够驱动的负载电阻范围，确保在规定的电流输出范围内，测试仪能够正常工作，同时也为外接负载的选择提供了参考依据，避免因负载不匹配导致输出异常或设备损坏。

◆ 电压输出

相电压输出幅值为 0 - ±160V，输出精度为 0.5 级。可用于为需要直流电压输入的保护装置或设备提供测试电源，如某些直流操作电源控制的继电保护装置的电压动作值测试等，其精度能够满足对直流电压精度要求较高的测试场景。

线电压输出幅值为 0 - ±320V，相电压 / 线电压输出功率分别为 70VA / 140VA，规定了测试仪在直流电压输出时的功率输出能力，保证在输出直流电压时能够为外接设备提供足够的功率支持，维持稳定的电压输出，满足不同负载对直流电压和功率的需求。

时间测量与响应参数

① 时间测量范围与精度

◆ 测量范围

时间测量范围为 0.1ms - 9999s，覆盖了从极短瞬间到长时间的时间跨度，能够满足各种继电保护装置动作时间的测量需求。无论是快速动作的速断保护（动作时间可能在毫秒级），还是带有较长延时的后备保护（动作时间可能长达数秒），都可以通过该测试仪进行准确测量，为保护装置的动作时间特性评估提供全面的数据支持。

◆ 测量精度

测量精度小于 0.1ms，这一高精度的时间测量能力使得测试仪能够精确捕捉继电保护装置的动作时刻，对于评估保护装置的动作速度和响应性能具有重要意义。在实际电力系统中，保护装置的动作时间准确性对于故障快速切除、系统稳定性维持至关重要，该测试仪的高精度时间测量参数可确保对保护装置动作时间的准确测试和评估。

② 输出信号响应时间

当测试仪接收到启动测试信号后，其输出相应电压、电流等信号的响应时间一般要求在毫秒级，通常不超过 10ms。快速的响应时间能够真实模拟电力系统故障瞬间的状态变化，确保继电保护装置接收到的测试信号与实际故障发生时的信号特征相符，使测试结果更具实际参考价值。例如，在模拟短路故障时，测试仪能够迅速输出设定的短路电流和电压信号，让保护装置在接近实际故障发生的时间条件下进行动作判断，从而准确评估保护装置在快速动态过程中的性能。

其他重要参数

① 短路输出能力

在模拟短路故障时，测试仪每相短路电流输出能力需达到额定电流输出值的数倍，常见的可为额定电流的 3 - 5 倍。例如，当每相额定电流输出为 30A 时，短路电流输出能力可达 90 - 150A。这种强大的短路输出能力可以真实再现电力系统严重短路故障工况，对继电保护装置在极端情况下的动作性能进行有效测试，包括对保护装置的短路电流耐受能力、动作准确性以及快速性等方面的测试，确保保护装置在实际电力系统发生短路故障时能够可靠动作，保障电力系统的安全稳定运行。

② 负载能力

◆ 电压输出负载能力

在额定电压输出下，测试仪应能在一定负载电流范围内保持稳定的输出性能。例如，当输出电压为 120V 时，负载电流在 0 - 5A 范围内，电压波动不超过 ±0.5%。这表明测试仪在连接不同负载（如继电保护装置及其相关二次回路等）时，能够适应一定范围内的负载变化，为外接设备提供稳定的电压信号，避免因负载波动导致输出电压不稳定，从而影响测试结果的准确性和保护装置的正常测试。

◆ 电流输出负载能力

对于电流输出，在连接相应负载电阻时，测试仪应能按照设定值稳定输出电流，不会因负载变化而出现输出电流偏差过大的情况。例如，在输出 30A 电流时，连接规定范围内的负载电阻，电流输出能够保持在设定值的误差允许范围内，确保在实际测试中面对各种复杂的二次回路负载（如不同电阻值的负载、感性负载或容性负载等）都能正常开展工作，为继电保护装置提供准确的测试电流信号，保证测试的有效性和可靠性。

③ 通信接口参数

◆ 接口类型与功能

测试仪通常配备多种常用的通信接口，如 USB 接口用于连接电脑进行数据传输、软件升级等操作。通过 USB 接口，测试仪可以将测试数据快速、稳定地传输到电脑端，方便用户进行数据存储、分析以及生成测试报告等后续处理工作。同时，也便于用户根据需要对测试仪的软件进行更新升级，以获取最新的功能和性能优化，适应不断发展的继电保护测试需求。

RS232 或 RS485 接口可用于与一些自动化系统或者其他相关设备进行通信，实现远程控制和数据交互。在电力系统自动化程度不断提高的背景下，测试仪通过这些接口可以方便地融入电力系统的整体自动化网络环境中，例如与变电站自动化系统中的监控主机或其他智能设备进行通信，实现远程操作测试仪、获取测试数据以及对测试过程进行实时监控等功能，提高测试工作的效率和便捷性，便于集中管理和监控测试过程与结果。

部分测试仪还可能具备以太网接口，其传输带宽可根据实际配置支持不同的网络通信速率。以太网接口为测试仪提供了更高速、更稳定的数据传输通道，适用于在更高级别的网络管理系统中实现测试仪的集中管控。例如，在大型电力企业的集中测试管理平台中，通过以太网接口可以将多个测试仪连接到网络中，实现远程统一管理、数据共享以及大规模测试任务的高效协同执行，进一步提升继电保护测试工作的信息化和智能化水平。

◆ 通信协议与兼容性

测试仪的通信接口应遵循相应的通信协议标准，以确保与其他设备之间的通信兼容性。例如，USB 接口通常遵循通用的 USB 通信协议，RS232 和 RS485 接口也有各自的标准通信协议规范，以太网接口则支持常见的网络通信协议（如 TCP/IP 协议等）。这样，测试仪可以与不同厂家生产的符合相应协议标准的设备进行无缝通信连接，实现数据的准确传输和交互，避免因通信协议不兼容导致的通信故障或数据错误，保证测试系统的整体稳定性和可靠性。

④ 工作环境参数

◆ 温度范围

测试仪应能适应较宽的温度范围，一般要求在 -10℃ - 50℃的环境温度下都能正常工作。这一温度范围涵盖了大多数电力系统现场可能遇到的温度环境，无论是寒冷的冬季户外变电站环境，还是炎热的夏季室内配电室环境，测试仪都能够稳定运行，不会因温度过高或过低而出现性能异常或故障。例如，在北方寒冷地区的冬季，气温可能会低于 -10℃，而在南方炎热地区的夏季，室内温度可能会接近或超过 50℃，该测试仪的宽温度适应能力确保了其在不同地域和季节的电力系统现场测试工作中的可用性。

◆ 湿度范围

相对湿度范围通常在 0% - 90%（无凝结），能够适应不同湿度环境。在高湿度环境下，测试仪内部电路和元器件可能会面临受潮的风险，而该湿度范围参数确保了测试仪在正常湿度条件以及高湿度环境（如潮湿的雨季或湿度较大的沿海地区变电站）下仍能正常工作，避免因潮湿等环境因素影响内部电路和元器件的正常运行，保证测试工作的持续开展，提高了测试仪在各种复杂环境下的可靠性和稳定性。
