带电电缆识别仪的工作原理探究

带电电缆识别仪主要用于在众多电缆并存且部分处于带电运行状态的复杂环境中，准确识别出特定的目标电缆，以便保障后续如检修、施工、运维等相关工作安全有序地开展。

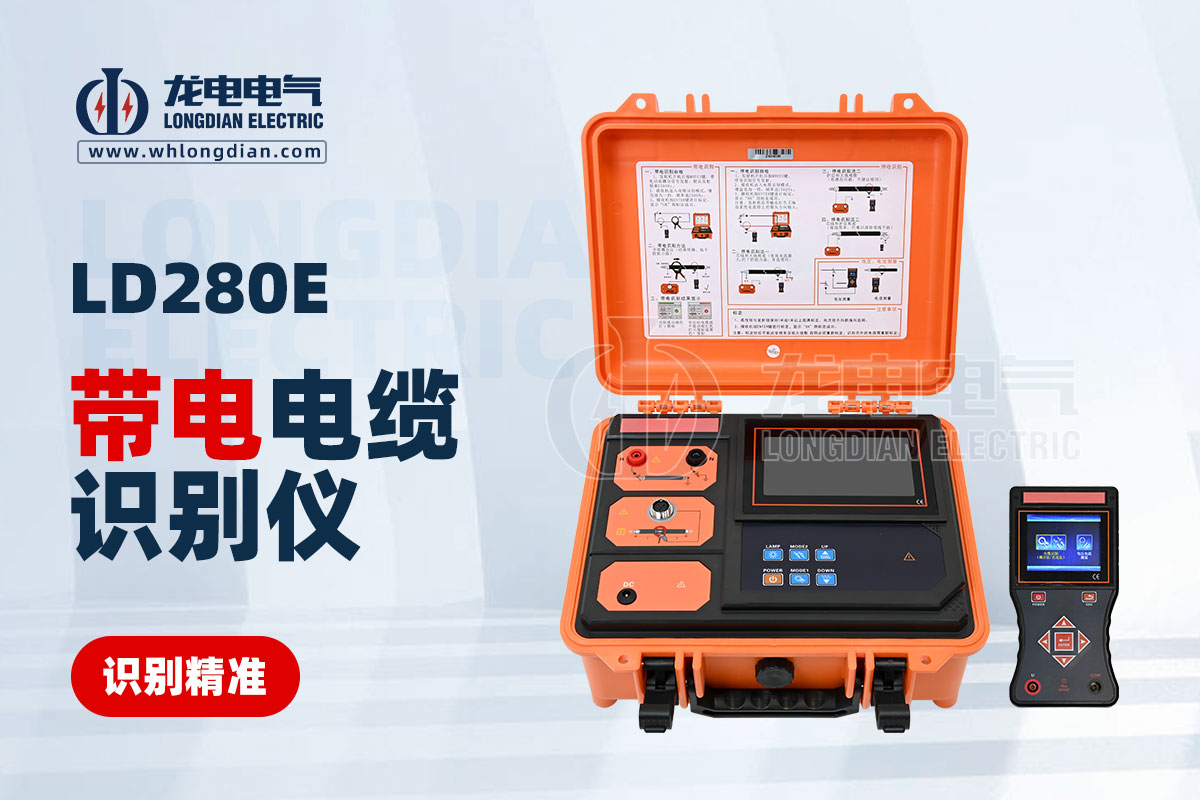

带电电缆识别仪主要由信号发射端和信号接收端两大部分构成，其核心目标是在众多电缆中精准地找出特定的带电电缆。它基于电磁感应等相关物理原理来实现这一功能，通过发射特定的信号到目标电缆上，并依靠接收端捕捉相应的反馈，进而做出准确判断。

信号发射原理

信号发生器作为整个识别过程的起始部分，承担着向目标电缆注入特殊信号的重任。它会产生周期性的单极性电压脉冲，然后将这些脉冲馈入到需要识别的电缆当中。值得注意的是，为了保证有足够强度的电流能够在电缆内顺畅流过，该电缆在远端需要妥善接地。

例如，在一个城市的地下电缆管网改造工程中，施工人员想要识别某条正在带电运行且深埋地下的通信电缆时，就会先使用带电电缆识别仪的信号发射端，把精心调制好的电压脉冲发送到疑似是目标电缆的线路中，为后续的识别奠定基础。

信号接收原理

接收机在整个识别过程中扮演着 “探测器” 的角色，它重点负责探测流过电缆电流的方向以及电流大小情况。

这里主要依靠电流传感器来发挥作用，电流传感器内部带有放大器并且串联在整个电路体系之中。当传感器钳住被测电缆时，由于电流流过电缆会产生相应的磁场，而这个磁场又会在传感器的线圈中感应出电压。并且，该感应电压的极性是由电流方向以及传感器线圈的方向共同决定的。

打个比方，就好像水流在管道中流动会产生一定的 “扰动”，而传感器能够敏锐地捕捉到电缆中电流产生的这种 “电磁扰动” 所带来的影响，进而转化为可以被识别和分析的电信号。

信号处理及判断原理

为了能清晰且准确地根据电流方向判断出目标电缆，在对一束电缆进行测试时，所有操作都要按照相同且正确的方向来进行传感器的放置和测试流程。

从传感器线圈中感应出来的电压会在接收机的表头中显示出来。如果传感器按照规范的连接方式进行操作，那么表头指针的摆动方向就能直观地显示出电流方向。具体来说，只有电流流出的那根特定电缆，指针会向一边偏转，而这根电缆就是我们要寻找的目标电缆。其他电缆由于只是流过返回电流，指针会向另一边偏转，或者在没有脉动电流的情况下，指针根本不会发生偏转。

此外，接收机上配备的放大调节器还可以根据实际接收到的信号强弱情况，对信号强度进行适当的调整，确保在不同的环境和电缆工况下，都能精准地识别出目标电缆。

比如在一些工业厂区，电缆分布错综复杂，电磁环境干扰较大，这时通过调节放大调节器，就能排除干扰因素，准确锁定需要的带电电缆。
