带电电缆识别仪操作方法详解

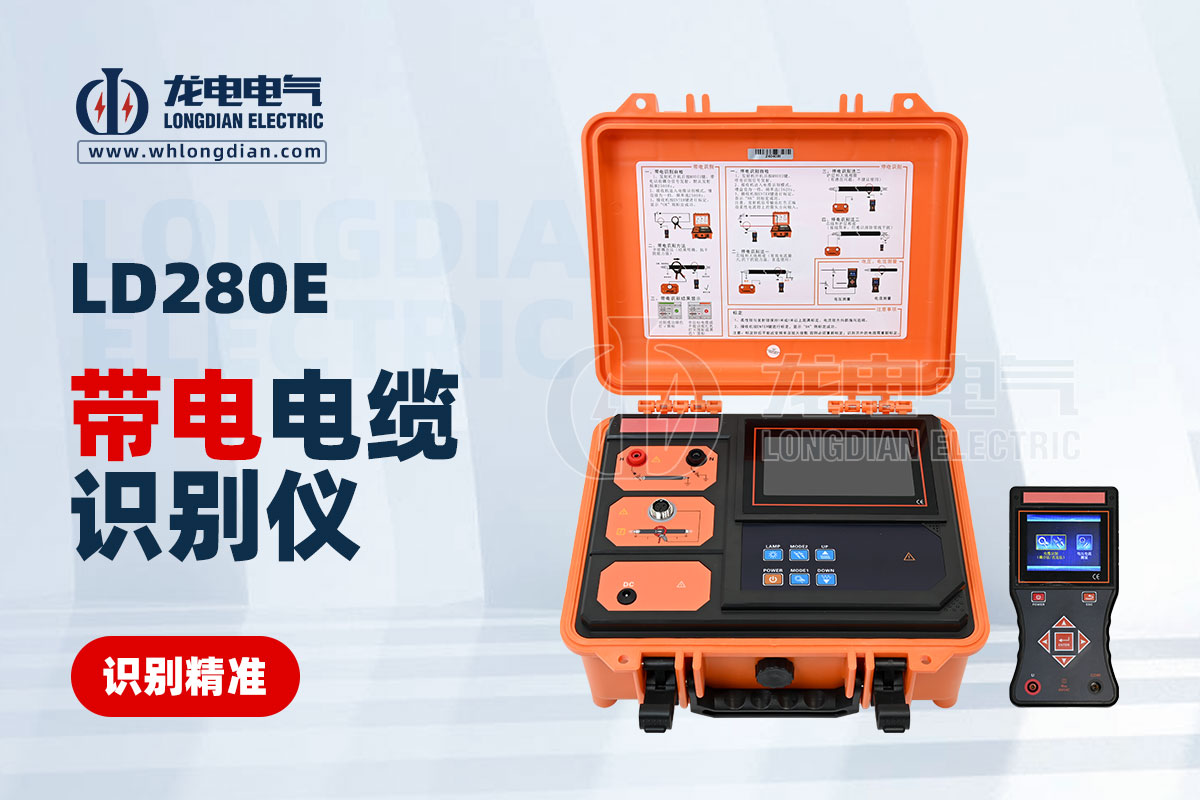

带电电缆识别仪是一款专为电力电缆工程师和电缆工设计的高精度仪器，能够准确识别带电或停电状态下的电缆，有效避免误锯带电电缆引发的严重事故。以下是LD280E带电电缆识别仪的详细操作方法：

① 准备阶段

◆ 操作者资质：操作者必须经严格培训并获得国家相关电工操作认证，同时需完全理解手册说明并能熟练操作本仪表。

◆ 安全检查：使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线。检查仪表后盖及电池盖板是否盖好，以及确定导线的连接插头已紧密地插入接口内。

◆ 环境检查：确保工作环境符合仪表规定的测量范围及使用环境，避免在强电磁环境下使用，以免影响仪器正常工作。同时，避免在潮湿、有结露的场所及日光直射下长时间放置和存放仪表。

② 带电电缆识别操作

◆ 连接发射钳：将红色发射电流钳航空插头插入到发射机的航空插座上。确保发射钳箭头方向指向电缆的末端。

◆ 设置发射机：发射机长按POWER键开机，按MODE1键切换到卡钳耦合输出模式（Pon cable test带电电缆识别），选择合适的发射频率（一般默认使用2500Hz）。

◆ 开启接收机：手持接收机开机，通过菜单进入电缆识别模式，设置与发射机相同的频率，增益根据实际情况调节。

◆ 标定与检测：在标定时，接收钳与发射钳尽量保持2米远，以防止接收干扰。将柔性电流钳卡住被测电缆，观察接收机上的信号幅度、检测电流、标定电流比值等信息。当信号幅度在10~100之间，标定电流比值大于75%小于135%，且绿色箭头指向右侧，屏幕右侧方框显示“绿色打√图标”，并伴有“嘀-嘀”提示音时，表示为目标电缆。

③ 停电电缆识别操作

◆ 连接发射机：将发射机的红色输出端直接接到金属电缆上，发射机的黑色输出端接地。确保金属电缆远端已接地，金属电缆近端不能接地。若目标电缆没有铜屏蔽和铠装，需按照特定方法接线。

◆ 设置发射机：发射机开机，按MODE2键切换到直连输出模式。

◆ 开启接收机：手持接收机开机，进入电缆识别模式。

◆ 标定与检测：将柔性电流钳卡住红色鳄鱼夹输出线，检测电流是否大于0.4mA。若大于0.4mA，则代表发射机输出正常。按下ENTER键进行标定，标定完成后，将柔性电流钳卡在近端电缆上，观察接收机识别状态是否打勾。若打勾，则代表两端的铠装以及铜屏蔽的接地已断开，且远端目标电缆已接地，此时即可去往远端进行识别。

④ 注意事项

◆ 在进行带电电缆识别时，不需对目标电缆做任何操作，但管线两端护层必须保证良好接地。在进行停电电缆识别时，请确认目标电缆已经停电，两端的导体线芯已经与系统分开。

◆ 严禁在发射钳发射信号时强行打开发射钳，以免造成机器损坏。应当在发射机关机后，再开合发射钳。

◆ 电缆识别涉及人身及设施安全，必须在仪器给出结果的基础上，先根据各种现场信息（如电缆直径等）进行排除，剩余的要充分分析各条并行电缆的电流大小和方向的区别，最后作出判断。

◆ 使用过程中，如发现仪表异常或损坏，应立即停止使用，并联系厂家或专业维修人员进行检修。
