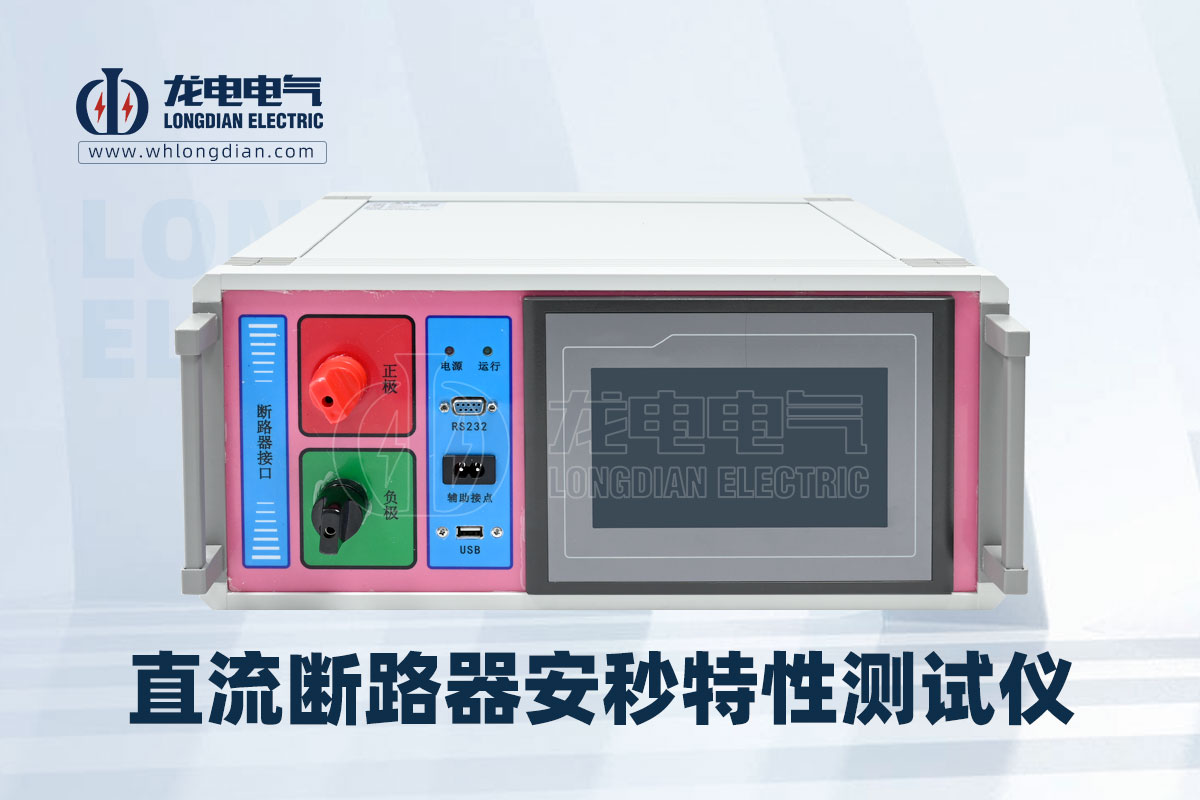

直流断路器安秒特性测试仪工作原理详解

直流断路器安秒特性测试仪是一种专门用于测试直流断路器在不同故障电流下动作时间的仪器。它的工作原理是通过模拟各种故障电流，对断路器施加不同的电流刺激，然后精确测量断路器从接收到电流信号到动作断开的时间，从而得到断路器的动作特性曲线，即安秒特性曲线。简单来说，就是断路器在故障发生时，需要多长时间才能动作断开电路。这个时间长短与故障电流的大小密切相关，通常情况下，故障电流越大，断路器动作的时间越短。

直流断路器安秒特性测试仪的工作原理主要包括以下几个步骤：

◆ 模拟故障电流： 测试仪内部有一个能够产生大电流的电源，可以模拟各种不同大小的故障电流，从小的过载电流到大的短路电流。

◆ 施加电流： 将模拟的故障电流通过测试线加到被测断路器上。

◆ 时间测量： 当断路器接收到电流信号后，测试仪会立即开始计时。

◆ 动作检测： 当断路器动作断开时，测试仪会停止计时，并记录下从电流施加到断路器动作所用的时间。

◆ 数据处理： 测试仪将测得的电流值和动作时间数据进行处理，绘制成安秒特性曲线。

安秒特性曲线是反映断路器动作性能的重要指标。它以电流为横坐标，动作时间为纵坐标绘制而成。通过分析安秒特性曲线，可以判断断路器的动作灵敏度、选择性以及是否符合设计要求。

◆ 动作灵敏度： 指断路器在故障发生时，能否迅速动作。

◆ 选择性： 指断路器在发生故障时，能否只切断故障线路，而不影响其他正常运行的线路。

直流断路器安秒特性测试仪广泛应用于电力系统中，主要用于： 断路器出厂前的型式试验，断路器在役期间的定期试验，断路器更换或检修后的性能验证
