直流断路器安秒特性测试仪操作使用指南

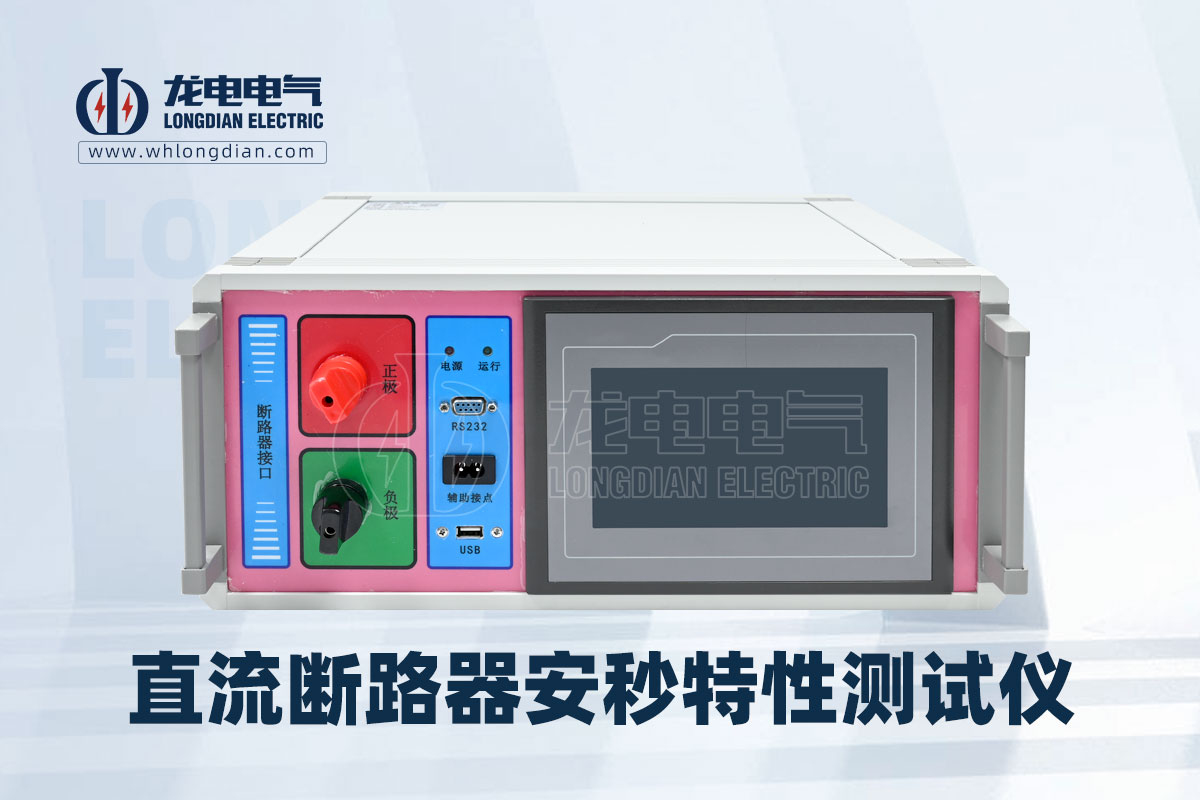

直流断路器安秒特性测试仪是用于测试直流断路器动作特性的重要工具，广泛应用于变电站等电力系统中。以下将以武汉龙电电气研发生产的LDZKC-1000A直流断路器安秒特性测试仪为例来介绍其操作使用方法。

① 准备工作

◆ 设备取出与放置：将测试装置从铝合金仪表箱中取出，放置在地面或平稳的台面上。确保仪表箱放置在测试装置旁边，但不要阻挡测试装置的风道（通常位于仪器后面与侧面）。

◆ 接线：根据仪器与被测直流断路器的接线图（如图1所示），正确连接测试装置与被测断路器。确保接线牢固可靠，避免测试过程中发生接线松动或脱落。

◆ 电源接入：将测试装置的电源插头接入220V±20%、频率50Hz的电源插座中。

② 开机与主界面操作

◆ 开机：打开测试主机侧面板的开关，等待几秒钟后，进入欢迎界面。点击显示屏任意位置，进入主界面。

◆ 主界面功能：主界面显示三个功能菜单，分别为“断路器测试功能”、“记录查询功能”和“参数设置功能”。用户可以根据需要选择相应的功能进行测试或查询。

③ 断路器测试功能操作

◆ 设置断路器信息：在断路器测试界面中，设置相关测试单位、测试者、厂站名称、断路器编号、断路器型号、额定电流、试验电流比等参数。这些参数对于后续测试结果的分析和记录至关重要。

◆ 选择测试功能：设置好断路器信息后，可以选择单点测试、全点测试、回路测试、脱扣测试或内阻测试等测试功能进行测试。

― 单点测试：设置试验电流比后，点击测试图标按钮进行测试。测试过程中，实时显示测试电流、已测试时间等信息。测试完成后，显示测试结果和测试曲线。

― 全点测试：设置电流比个数、起始比值和累加步长后，进行测试。测试过程中，仪器会自动按照设定的参数进行测试，并记录每个测试点的数据。

― 回路测试：设置五个额定电流值后，输入测试电流进行测试。测试完成后，输入脱扣断路器的位号，并保存数据。

― 脱扣测试：设置电流步长、时间步长、起始电流和终止电流后，进行测试。测试过程中，电流从起始值自动累加到终止值，直到断路器脱扣为止，并记录脱扣值。

― 内阻测试：直接点击内阻测试按钮进行测试，测试完成后显示回路内阻值。

◆ 测试过程注意事项：

― 在测试过程中，确保被测断路器处于闭合状态。如果未闭合，仪器会弹出“断路器开关未合上”对话框。此时，需要按对话框中的“关闭”按钮，并手动闭合断路器。

― 测试过程中，可以实时查看测试状态和测试结果。如果需要停止测试，可以点击人工终止按钮。

― 测试完成后，记得点击保存数据按钮进行数据保存。如果需要重新测试，可以点击清除数据按钮（注意：清除数据后，之前测试的数据会被删除）。

④ 记录查询功能操作

◆ 进入记录查询界面：在主界面中，点击记录查询按钮进入记录查询界面。

◆ 设置查询条件：输入需要查询的时间段（起始时间---截止时间），并选择需要查询的内容（单点测试、全点测试、回路测试或内阻测试）。

◆ 搜索数据：点击“点击搜索”按钮进行搜索。搜索完成后，在下列的表格中会显示所有保存的数据。选择需要查看的数据，点击查询图标按钮进行查询。

◆ 查看测试曲线：在查询结果中，点击“曲线查看”按钮可以查看测试曲线。这有助于更直观地了解测试过程和测试结果。

◆ 数据导出：如果需要导出数据，可以点击“导出到U盘”按钮。导出的数据格式为Excel文件，可以通过U盘上传至直流断路器安秒特性测试仪报表转换工具软件生成数据报表。

⑤ 异常情况处理

在测试过程中，如果遇到异常情况（如“断路器开关未合上”提示等），可以按照说明书中的异常情况处理措施进行处理。例如，检查被测断路器是否闭合，按测试装置前面板上的复位按钮重新启动测试过程等。
