快速定位电缆故障点之实用指南

快速定位电缆故障点的方法在于：首先系统判断故障性质，然后巧妙运用现代故障测距仪器，并结合精准的声测法进行定位，同时借助电缆路径仪辅助，以确保在电缆发生故障时能迅速且准确地找到故障点。

故障性质诊断

在着手查找故障点之前，必须先确定电缆故障的性质。这通常借助绝缘电阻表（兆欧表）来完成。若绝缘电阻趋近于零，极有可能是短路故障；若绝缘电阻无穷大，则大概率为开路故障；而当绝缘电阻处于某一数值但低于正常范围时，一般属于高阻故障。例如，一条常见的 10kV 电力电缆，正常绝缘电阻值应在数百兆欧以上，若测量值仅为几兆欧甚至更低，便可初步判定为低阻故障，后续便可针对性地选用适宜低阻故障的定位手段。

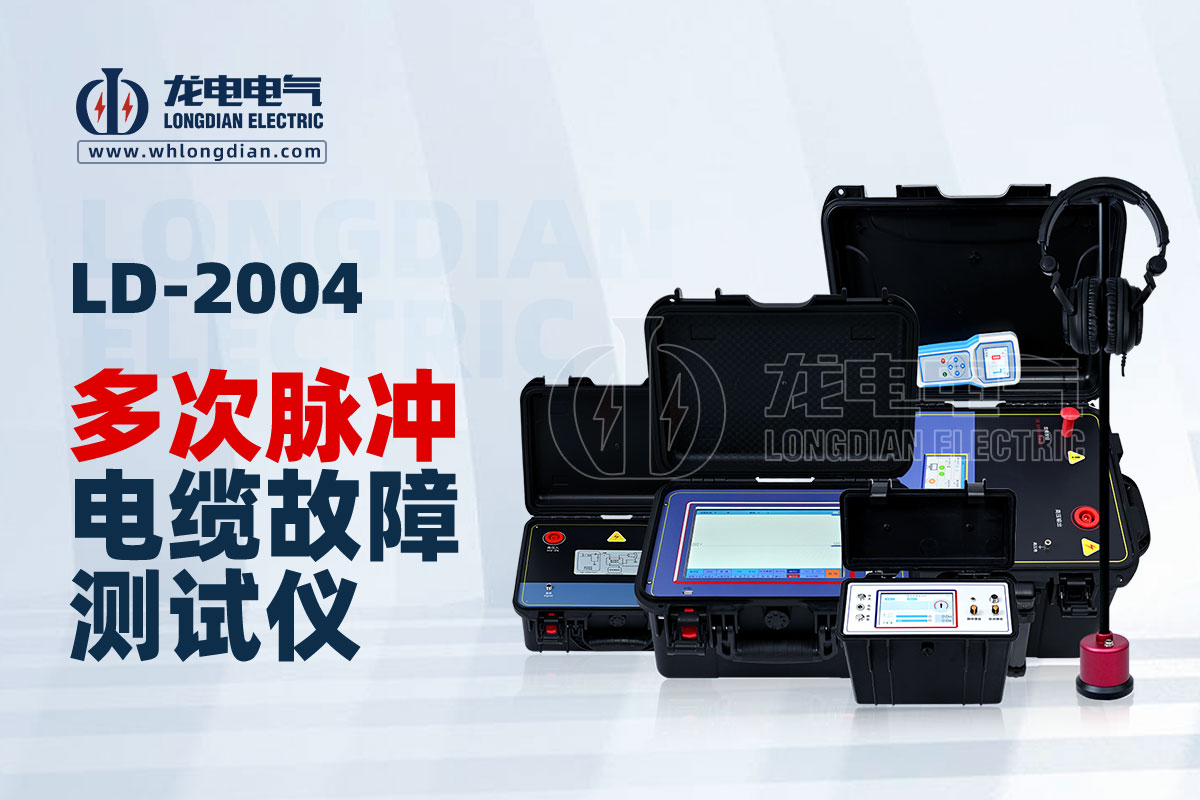

智能电缆故障测距

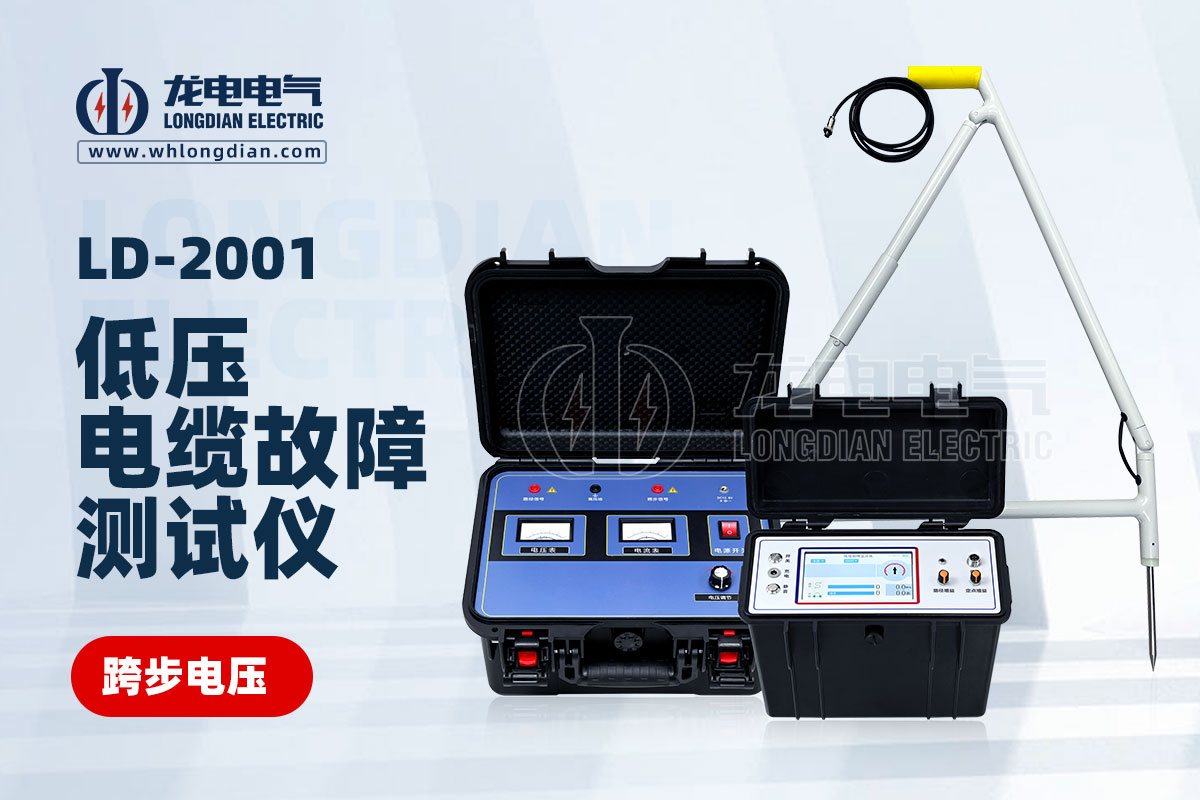

① 低压脉冲反射法（适用于低阻和开路故障）

◆ 原理剖析

此方法通过向电缆发射一个低压脉冲信号。当该脉冲在电缆中传输并遭遇故障点（如开路处或短路处）时，会产生反射波。仪器会精准记录发射脉冲与反射脉冲之间的时间差。由于不同类型电缆的波速是已知的（例如交联聚乙烯电缆波速约为 172m/μs），依据公式（其中为故障点到测试端的距离，为电缆波速，为时间差），即可计算出故障点与测试端的距离。

◆ 操作流程

首先，将故障测距仪的测试线妥善连接至电缆的一端，同时依据故障类型，确保电缆另一端处于相应的开路或短路状态。例如，若是检测开路故障，电缆另一端应开路；若是检测短路故障，电缆另一端则需短路。接着，启动仪器发送脉冲，密切观察仪器所显示的反射波形以及时间差数据。假设时间差，电缆波速，那么故障点距离测试端的距离。

② 脉冲电流法（适用于高阻故障）

◆ 原理探究

向故障电缆施加高压脉冲，促使故障点产生放电现象，从而形成脉冲电流。通过在电缆周围设置磁场传感器（常见的如罗戈夫斯基线圈），检测脉冲电流所引发的磁场变化，进而确定脉冲电流的传播时间，最终依据相关参数计算出故障点的位置。

◆ 操作要点

使用脉冲电流发生器与电缆正确连接，将磁场传感器环绕在电缆周围。当对电缆施加高压脉冲致使故障点放电时，磁场传感器会即时检测到脉冲电流产生的磁场变化。随后，根据传感器接收到信号的时间以及电缆波速等参数，按照特定公式计算故障点距离。

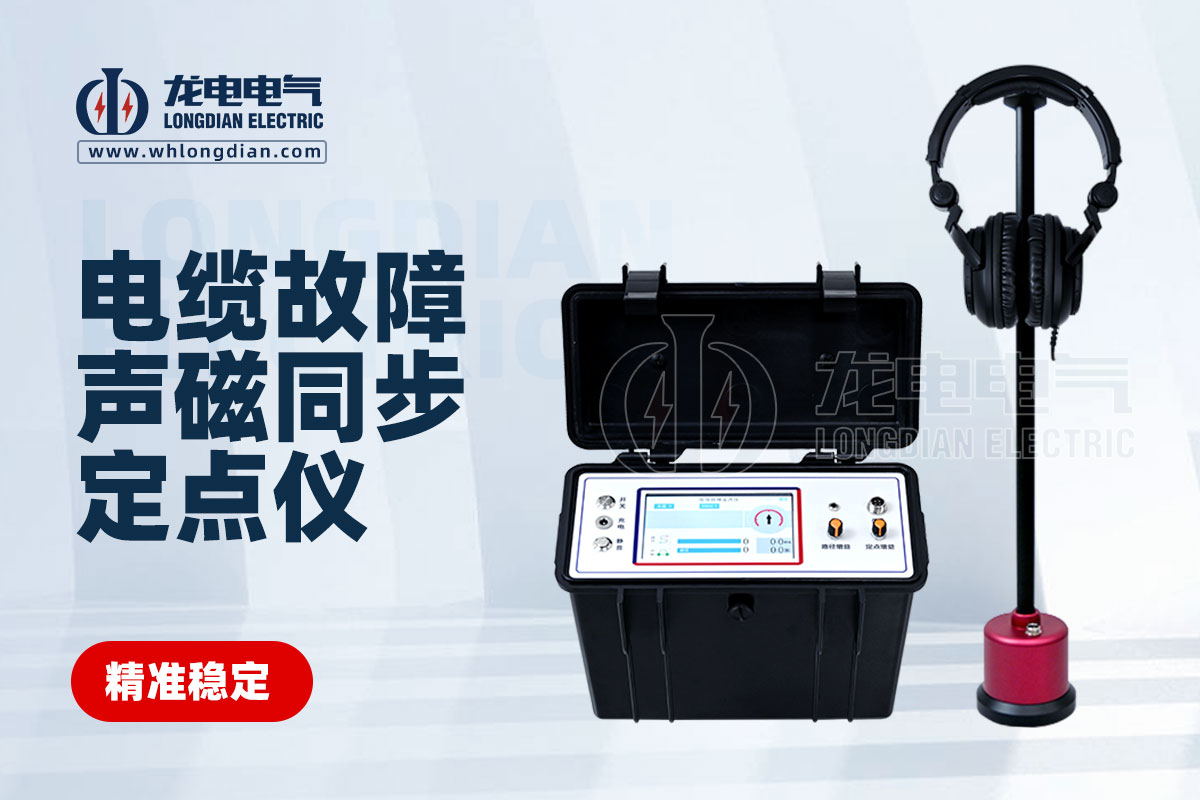

声测法精准定位（适用于高阻和闪络故障）

◆ 原理阐述

对电缆施加冲击高压，促使故障点发生放电，而放电过程会产生声音信号。利用拾音器等专业声音检测设备在地面或电缆附近进行声音检测，依据声音的强弱程度以及传播方向来锁定故障点的大致方位。

◆ 操作步骤

先将冲击高压发生器与电缆故障相妥善连接，然后对电缆施加冲击电压。在电缆可能的敷设区域，手持带有长杆的拾音器沿着电缆路径逐步移动，仔细监听声音。通常情况下，声音最为响亮的地方即为故障点的附近区域。为提高定位精准度，可在多个不同位置进行反复测量，并充分结合电缆走向图等相关资料进行综合判断。

电缆路径仪辅助追踪

在定位故障点的过程中，明确电缆的路径是不可或缺的环节。电缆路径仪能够有效协助快速确定电缆的敷设路径。其工作原理是向电缆施加特定频率的信号，然后利用接收装置沿着地面追踪该信号，从而确定电缆的走向。在实际操作时，将信号发生器连接到电缆一端并开启，操作人员手持接收装置沿着可能的路线进行探测。当接收装置显示信号最强时，该位置即为电缆所在之处。如此一来，在确定故障点位置时，能够沿着已清晰明确的电缆路径进行检测，有效避免盲目探寻，极大地提高了定位效率。
