变压器试验项目有哪些

变压器试验项目繁多，根据不同的试验类型和变压器型号，试验项目也会有所不同。以下是一些常见的变压器试验项目：

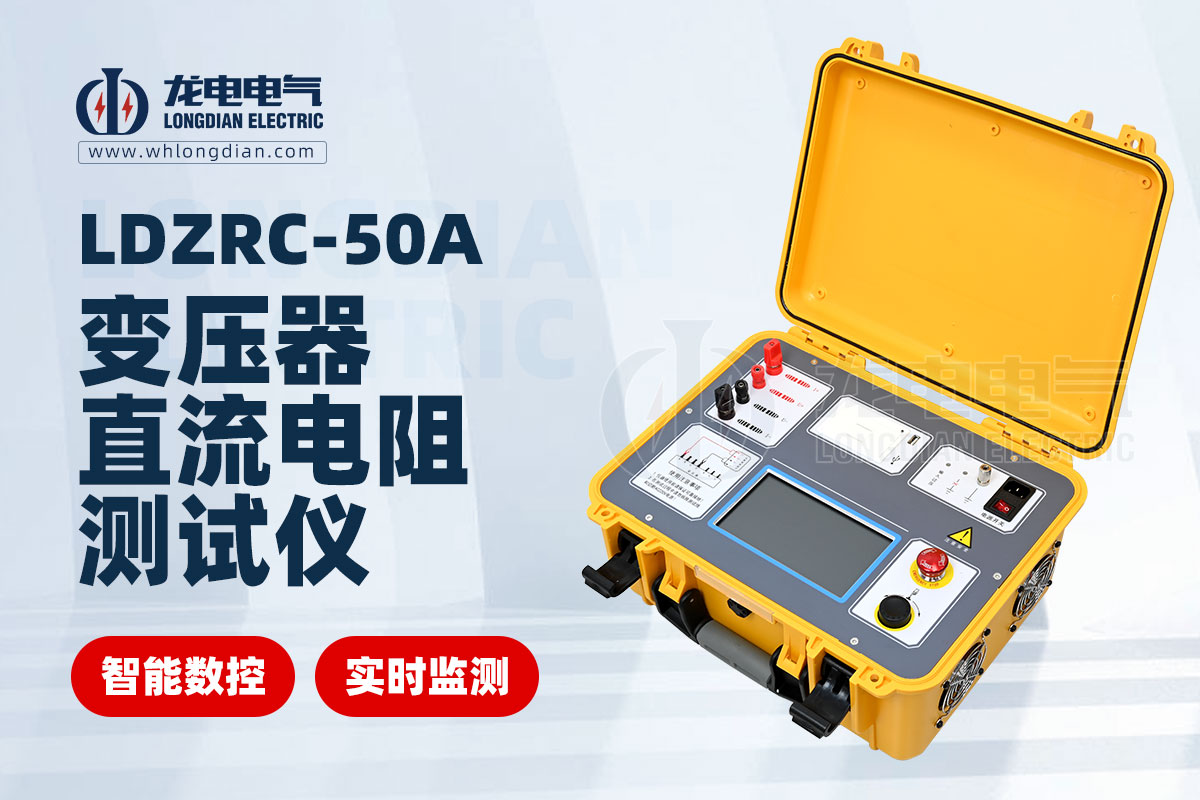

① 绕组直流电阻测量：

◆ 目的： 检查绕组的连接是否正确，是否存在断线、虚焊等缺陷；判断绕组的匝数是否正确；计算绕组的温升。

◆ 方法： 使用直流电阻测试仪测量各绕组的直流电阻值。

◆ 标准： 测得的电阻值应与设计值或出厂试验记录相符，且各相电阻值应基本平衡。

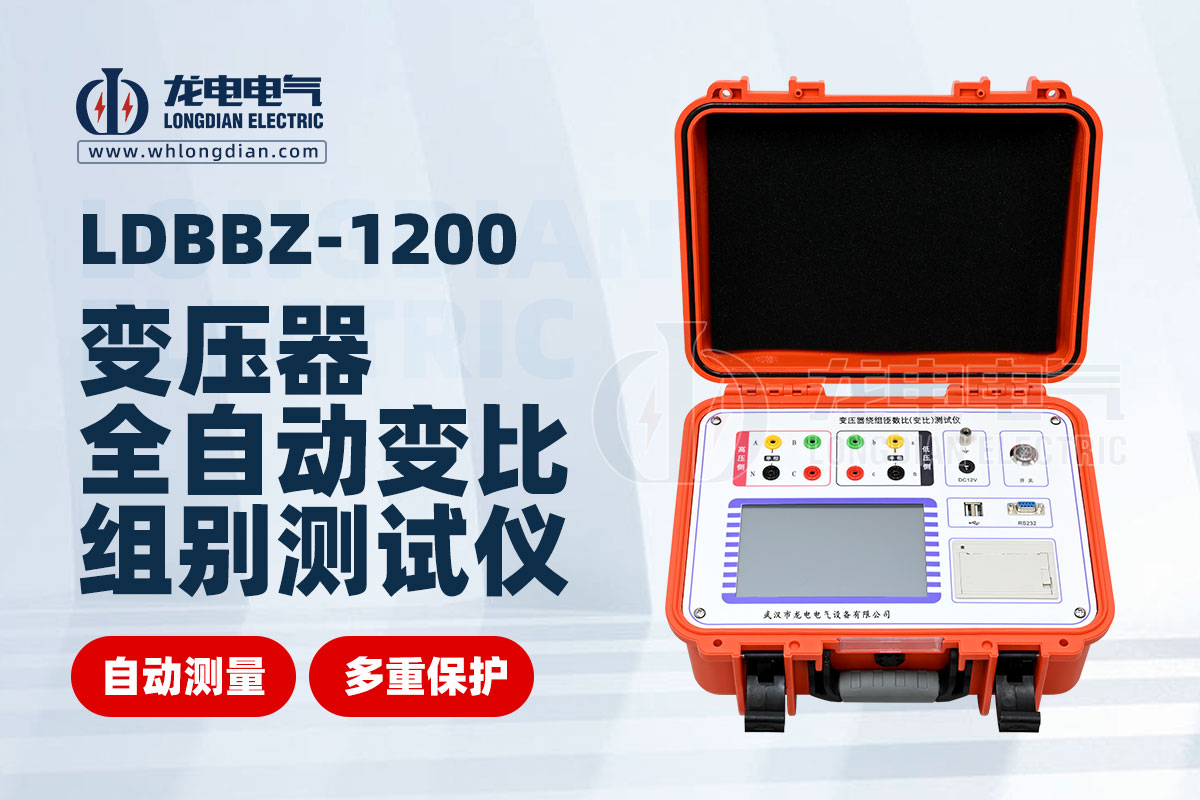

② 变压器变比测量：

◆ 目的： 检查变压器的匝数比是否正确；判断变压器的连接组别是否正确。

◆ 方法： 使用变比测试仪或双电压表法测量变压器各分接头的电压比。

◆ 标准： 测得的变比应与铭牌值相符。

③ 绝缘电阻测量：

◆ 目的： 检查变压器绕组、铁芯及外壳之间的绝缘状况，判断绝缘是否受潮、老化或损坏。

◆ 方法： 使用兆欧表测量各绕组之间、绕组与铁芯之间、绕组与外壳之间的绝缘电阻。

◆ 标准： 测得的绝缘电阻值应符合相关标准规定，且在试验过程中不应出现击穿或闪络现象。

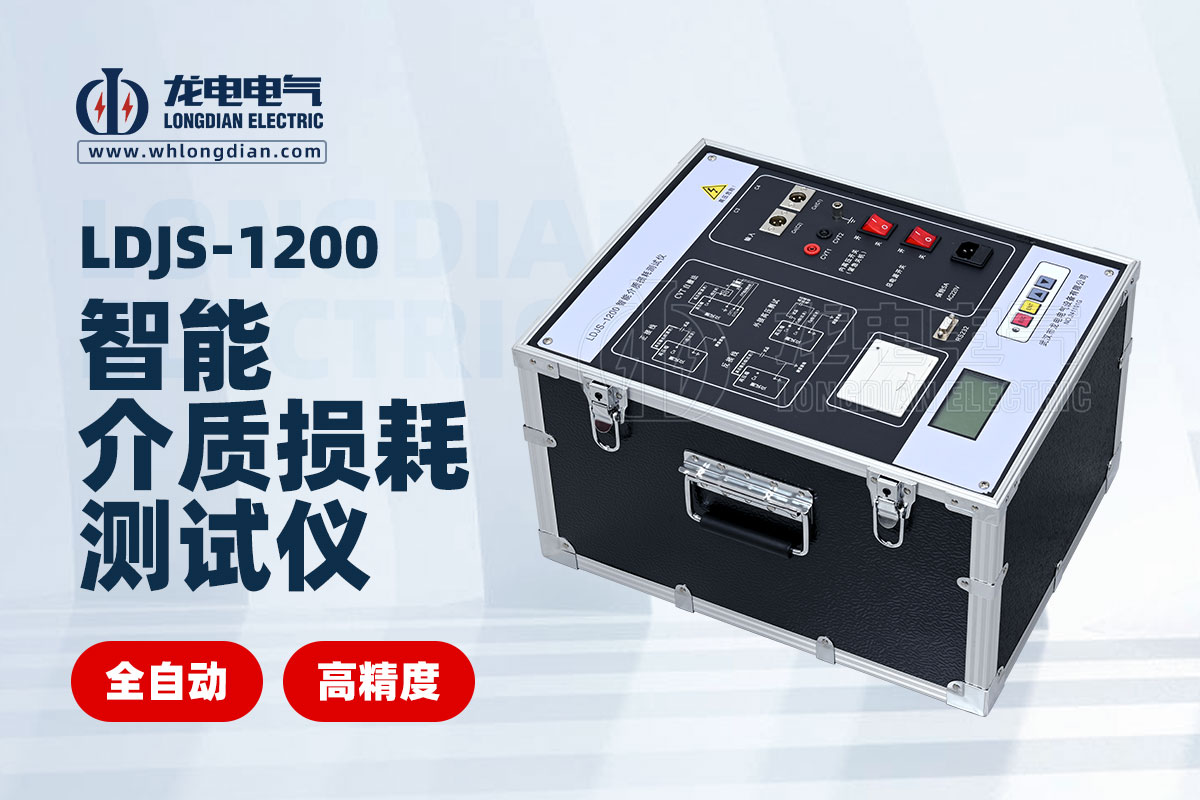

④ 介质损耗因数 (tgδ) 测量：

◆ 目的： 评估变压器绝缘介质的损耗情况，判断绝缘是否受潮、老化或劣化。

◆ 方法： 使用介质损耗测试仪测量变压器绕组的介质损耗因数。

◆ 标准： 测得的tgδ值应符合相关标准规定。

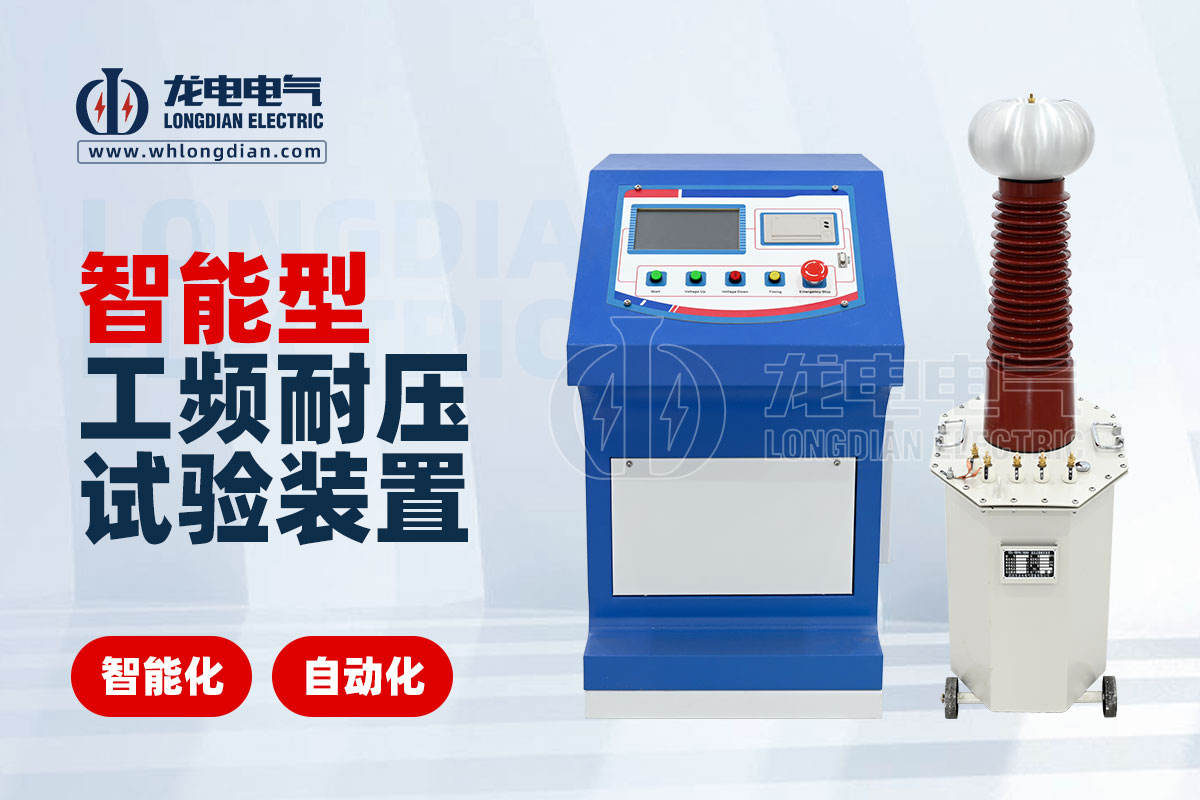

⑤ 交流耐压试验：

◆ 目的： 检验变压器绝缘能否承受规定的工频电压，验证绝缘强度。

◆ 方法： 对变压器绕组施加规定值的交流电压，持续一定时间，观察绝缘是否发生击穿或闪络。

◆ 标准： 在试验过程中不应发生击穿、闪络或异常放电现象。

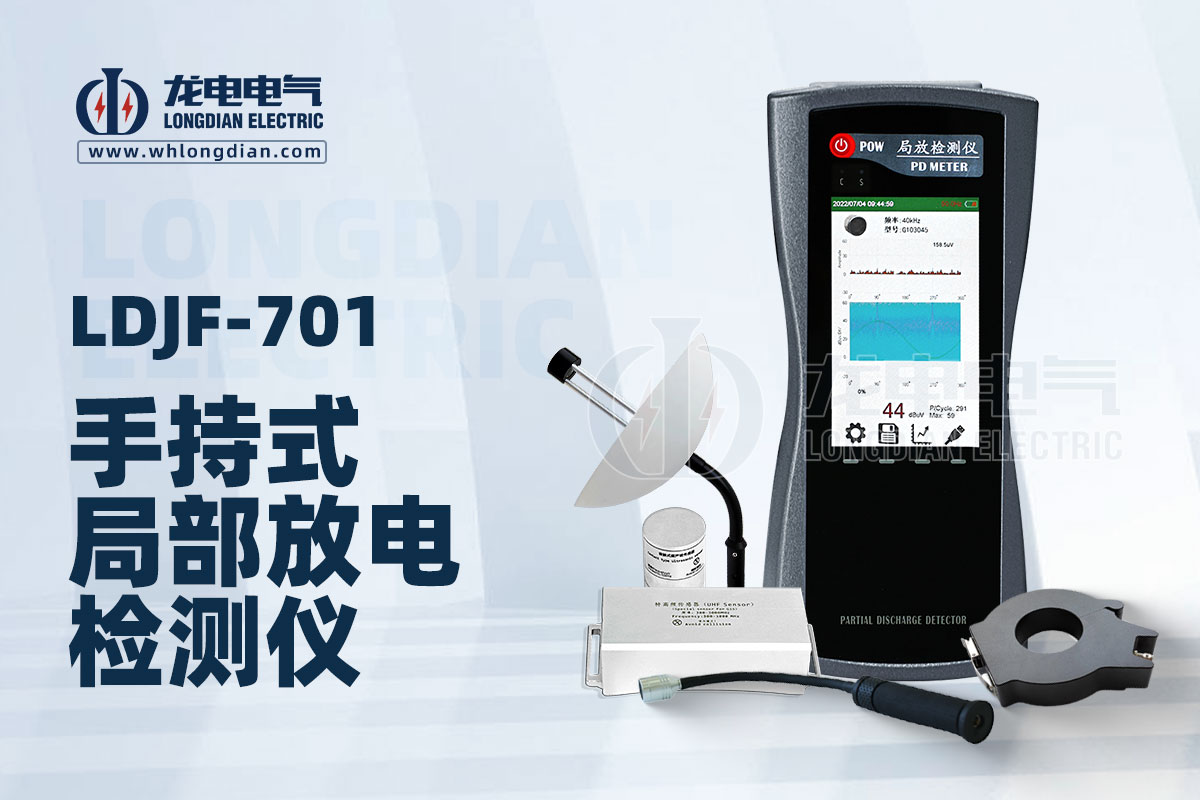

⑥ 局部放电试验：

◆ 目的： 检测变压器绝缘内部是否存在局部放电现象，评估绝缘的潜在缺陷。

◆ 方法： 使用局部放电测试仪测量变压器绕组的局部放电量。

◆ 标准： 测得的局部放电量应低于标准规定的限值。

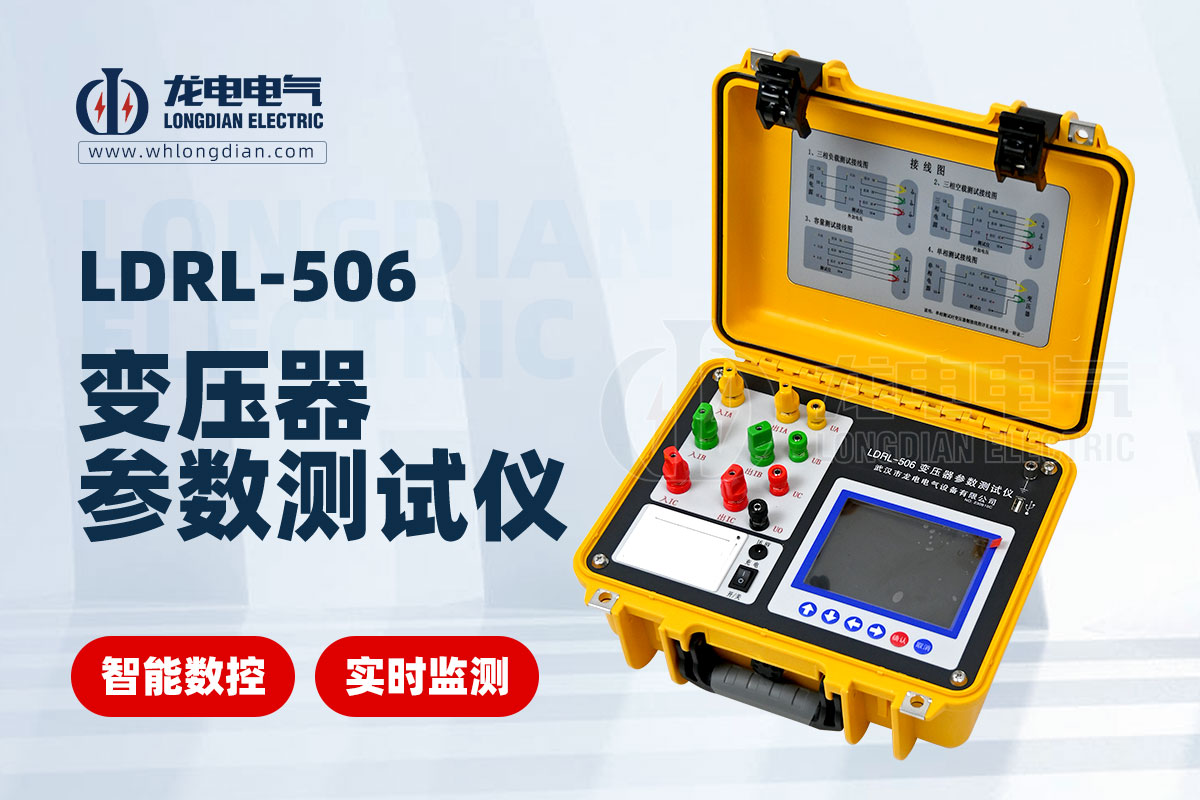

⑦ 空载试验：

◆ 目的： 测量变压器的空载损耗和空载电流。

◆ 方法： 在变压器一次侧施加额定电压，二次侧开路，测量输入功率和电流。

◆ 标准： 测得的空载损耗和空载电流应符合相关标准规定。

⑧ 温升试验：

◆ 目的： 检验变压器在额定负载下运行时的温升是否符合要求。

◆ 方法： 使变压器在额定负载下运行足够长的时间，测量各部件的温度。

◆ 标准： 各部件的温升不应超过标准规定的限值。

⑨ 其他试验项目：

除了以上常见的试验项目外，根据变压器的类型和用途，还可能进行其他试验，例如：

◆ 冲击电压试验： 检验变压器承受雷电冲击电压的能力。

◆ 噪声试验： 测量变压器运行时的噪声水平。

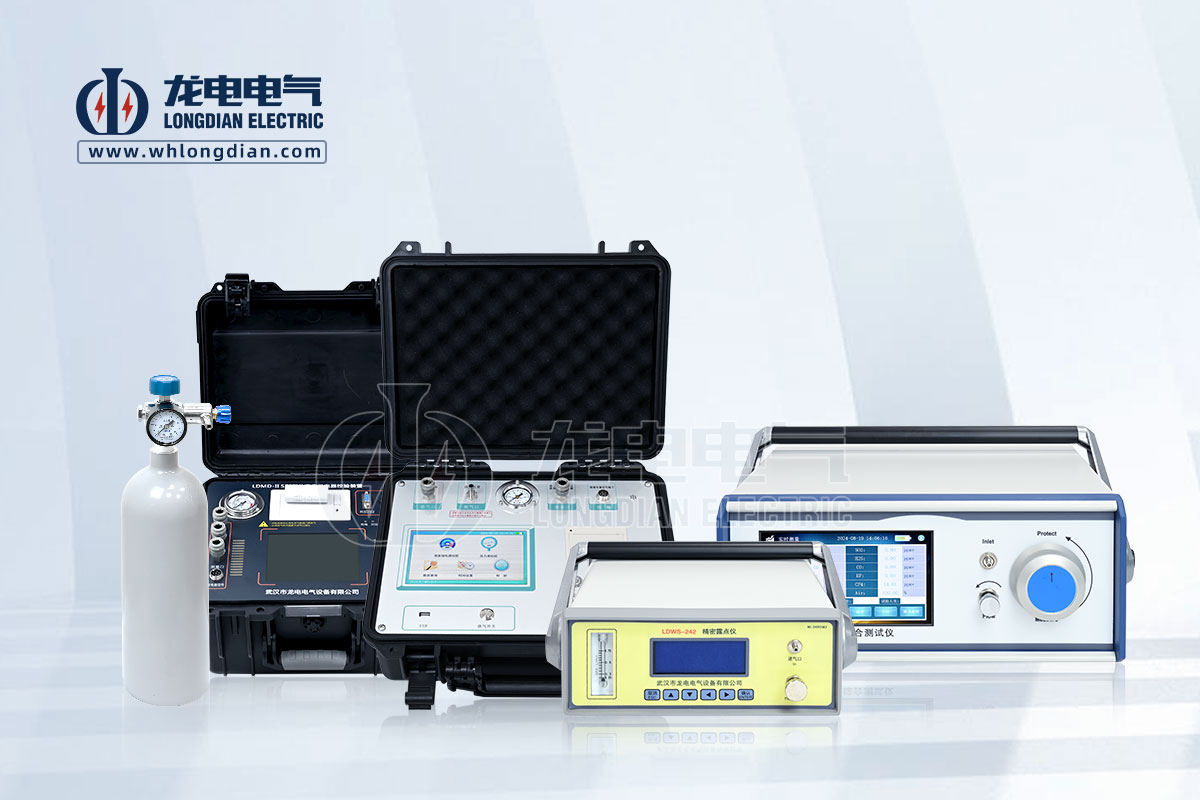

◆ 油/气体分析： 对油浸式变压器的绝缘油或气体绝缘变压器的气体进行分析，判断绝缘状况。
