六相继电保护测试仪的多样试验项目

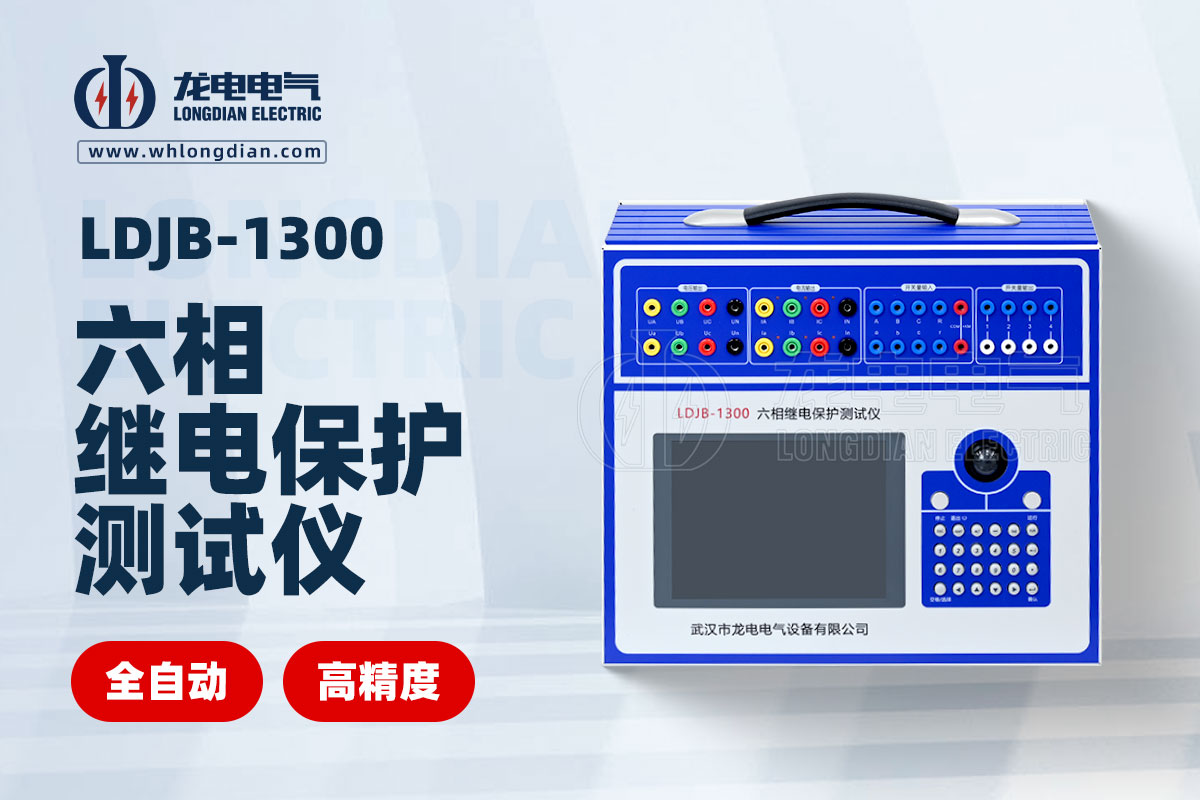

六相继电保护测试仪用于全面精确地测试电力系统中的继电保护装置，模拟各种故障条件，确保电力系统的安全稳定运行。武汉龙电电气研发生产的LDJB - 1300 六相继电保护测试仪具备丰富多样的试验功能，可全面满足电力系统中继电保护装置的测试需求，以下是其主要试验项目：

① 通用测试

◆ 交流试验：能灵活控制输出 4 相电压 3 相电流、6 相电压、6 相电流或 12 相同时输出，用于测试各种电压电流保护的动作值、返回值、动作时间和返回时间等。可设置序分量输出，自动组合各相电压、电流输出，还能进行短路计算，模拟复杂故障，适用于变压器复合电压闭锁（方向）过流保护、距离保护、零序保护等测试，也可校验继电器如交流电压 / 电流 / 反时限电流继电器、功率继电器、阻抗继电器等。

◆ 直流试验：提供专门的直流电压和电流输出，满足直流电压继电器、时间继电器、中间继电器等试验要求，可测试动作值、返回值和动作时间，设有独立的大功率直流输出电源，可为保护提供直流电源。

◆ 谐波叠加试验：实现三相电压、电流的各次谐波分量叠加输出，用于测试设备在谐波情况下的工作行为，如校验差动谐波制动系数，可测量动作值、返回值以及动作时间、返回时间，谐波数据可按幅值或基波百分比显示，变量参数可灵活设置。

◆ 频率及高低周试验：测试低周减载和高周切机等保护功能，包括动作频率、动作时间、df/dt 闭锁、dv/dt 闭锁、低电压闭锁、低电流闭锁等测试项目，频率可下滑或上滑进行试验，各测试项目有相应的参数设置和测试方法，能准确测试保护性能。

◆ 功率方向及阻抗试验：测试与 “方向” 有关的保护，如功率方向保护、负序功率方向、零序功率方向、相间功率方向、逆功率方向、相间阻抗和接地阻抗等，可测边界、电流、电压、动作时间和阻抗，能自动绘出动作边界和最大灵敏角，软件引入 “突变量启动” 选项，支持两种示图方式。

◆ 同期试验：用于准同期装置测试和线路检同期、检无压的同期重合闸保护，能测试同期各项动作值、电压闭锁值、频率闭锁值、导前角及导前时间、调压脉宽、调频脉宽，可进行自动调整试验，测试项目参数设置详细，能自动或手动调整变量输出。

② 常规保护测试

◆ 整组试验 Ⅰ 和 Ⅱ：相当于继电保护装置的静模试验，模拟各种瞬时、永久性单相接地、相间短路或转换性故障，校验距离、零序保护装置及重合闸的动作，可测试在有（无）检同期和检无压条件下重合闸及后加速动作情况，模拟转换性故障和反方向故障，整组试验 Ⅱ 可按故障电压和电流进行试验，适用于零序保护或 35KV 线路保护。

◆ 阻抗特性测试：搜索距离保护的阻抗动作边界，可搜索圆、多边形等各种特性的阻抗动作边界，提供 “单向搜索” 和 “双向搜索” 两种方式，能自动设定搜索线参数，测试项目包括搜索阻抗边界、Z（Ｉ）特性曲线、Z（V）特性曲线，需设置故障类型、计算模型、搜索方式等参数。

③ 线路保护测试

线路保护定值校验：汇集多个测试项目，如阻抗定值校验、零序电流定值校验、负序电流定值校验、z/t 动作阶梯、自动重合闸及后加速、非全相零序保护定值校验、工频变化量阻抗元件定值校验、最大灵敏角测试等，可校验检同期重合闸、非全相、工频变化量阻抗等复杂保护功能，测试时需注意及时投退软压板，设置零序补偿系数、故障触发方式、PT 和 CT 安装位置等参数。

④ 元件保护测试

◆ 差动保护：测试变压器、发电机及电动机差动保护的比率制动特性、谐波制动特性和动作时间特性等，可自动搜索比例制动和谐波制动特性曲线，设置多种测试项目、方式和参数，包括接线方式、平衡系数设置方式、相位调整方式等，试验指导中详细说明了六路和三路电流差动的接线方法，以及常用微机差动保护的参数设置。

◆ 差动定值测试：补充 “差动保护” 模块，侧重各项定值的测试与校验，能自动测试和校验变压器微机差动保护的各项定值，如差动门槛值、比率制动系数、谐波制动系数、差动速断值等，测试方式有三路和六路电流差动，需设置保护参数、计算公式等，测试过程中软件自动计算或人工判断结果。

◆ 差动谐波测试：用于测试差动保护的谐波制动特性，可单通道或双通道输出谐波叠加差流，能任意叠加最多 9 次谐波分量，变量变化方式灵活，可在试验中直接修改参数，以图形形式实时显示波形，便于观察试验过程，试验时需注意参数设置和试验方法，确保测试准确。

⑤ 综合功能测试

◆ 6 - 35KV 微机线路保护综合测试：适用于 6 - 35KV 中性点不接地系统的线路保护测试，能一次性测试多个项目，包括三段式过电流保护（速断、延时速断、定时限过流）、零序电流保护、重合闸、延时速断后加速、过流后加速、低电压闭锁过流、低频保护、滑差闭锁、低电压闭锁低频、功率方向等，测试过程中需正确设置各项目参数，确保测试结果准确可靠。

◆ 故障再现：将故障录波器记录的数据文件输入测试仪，再现波形对保护装置进行测试，需打开完整的记录文件，设置试验选项，包括选择试验的录波电压和电流线路、回放时间段、输出方式等，试验结束后自动存档并可打印、编辑测试结果。
