三分钟看懂高压开关是怎么工作的

在宏伟的电力系统中，电能沿着纵横交错的线路奔腾不息。而在这张庞大的电网中，有一类设备扮演着至关重要的角色：它既是守护神，在故障发生时能瞬间切断巨大的故障电流，保护整个系统的安全；它又是安全卫士，能在检修时可靠隔离电源，保障人员安全。它就是高压开关。

武汉龙电电气为您深入浅出地解析高压开关的工作原理，揭开其如何掌控强大电流的神秘面纱。

一、核心使命：合分与灭弧

高压开关的核心工作原理可以概括为两个基本动作：

◆  “合” (Closing)： 接通电路，让电流顺利通过。

◆  “分” (Opening)： 断开电路，阻止电流通过。

听起来简单，但在高电压、大电流的环境下，“分”这个动作却蕴含着极高的技术挑战。当动静触头分离时，电流并不会立刻消失。强大的电场会击穿空气（或绝缘介质），形成高温、高导通的电弧。如果电弧不能及时熄灭，不仅会烧毁设备本身，还会导致电网事故扩大。

因此，高压开关工作的最核心、最技术性的原理就在于“灭弧”（Arc Extinction）。

二、灭弧之道：两种主流技术

为了高效、可靠地熄灭电弧，现代高压开关主要采用两种技术：

1. 真空灭弧 (Vacuum Interruption)

工作原理： 将触头密封在一个高度真空的陶瓷泡壳（灭弧室）内。真空具有极高的绝缘强度，当触头在真空中分离时，由于几乎没有介质可被电离，产生的电弧会迅速扩散并被冷却，在电流第一次过零点时即可熄灭。

特点： 环保、免维护、寿命长、燃弧时间短。常用于中压领域（如10kV, 35kV）。

2. SF6气体灭弧 (SF6 Gas Interruption)

工作原理： 将触头密封在充满六氟化硫(SF6) 气体的容器中。SF6气体具有极佳的绝缘和灭弧性能。当电弧产生时，SF6气体会在高温下分解并吸收大量热量，同时产生强大的压力差，在电流过零点时利用气流（压气式）或磁力（旋弧式）将电弧吹散、冷却直至熄灭。

特点： 灭弧能力极强，适用于超高电压、大电流等级（如110kV及以上）。

三、核心结构与协同工作

一个典型的高压断路器（最核心的开关设备）通常包含以下部分，协同完成工作：

① 导电回路： 包括动、静触头，负责导通电流。

② 灭弧装置： 如真空灭弧室或SF6气室及压气缸，是灭弧的核心。

③ 绝缘介质： 真空、SF6气体、绝缘油等，用于隔离电位和灭弧。

④ 操动机构： 提供分、合闸的动力，如弹簧机构、液压机构、永磁机构。它是开关的“肌肉”。

⑤ 控制单元： 接收来自继电保护装置的指令，控制操动机构动作，是开关的“大脑”。

工作流程简述：
当控制系统（或人工）发出分闸指令 → 操动机构释放能量 → 推动绝缘拉杆 → 带动动触头高速分离 → 产生电弧 → 灭弧介质（真空/SF6）作用 → 电弧在电流过零点被熄灭 → 电路被彻底断开。

四、不仅仅是断路器：开关家族的成员

在电力系统中，“高压开关”是一个大家族，除了核心的断路器(Circuit Breaker)，还包括：

◆ 隔离开关(Disconnector)： 工作原理简单，没有灭弧能力。主要用于在无电流时安全隔离电源，形成可见的断开点，保证检修安全。

◆ 负荷开关(Load Switch)： 具有一定的灭弧能力，可以分合正常的负荷电流，但不能开断短路电流。常与熔断器配合使用。

◆ 接地开关(Earthing Switch)： 用于将线路或设备接地，释放残余电荷，保障人身安全。

五、精准运维的保障：高压开关特性测试

理解了工作原理，就会明白高压开关的动作速度、时间同步性、触头磨损等情况直接关系到其工作的可靠性。一次分闸慢了几毫秒，就可能造成灾难性后果。

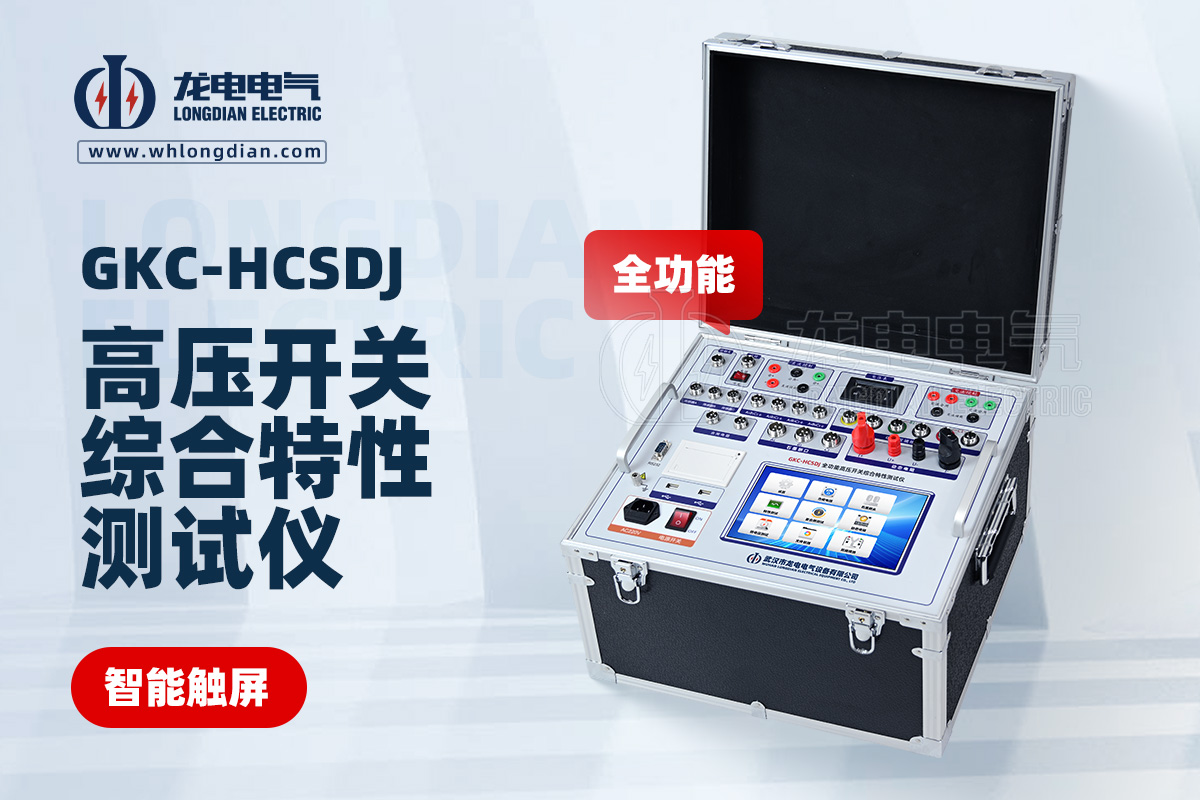

这正是武汉龙电电气的专注领域。我们提供的全功能高压开关机械特性测试仪，能够以0.01ms的超高精度，测量开关的分合闸时间、速度、行程、弹跳等所有机械特性参数，就像给开关做一次精准的“全身体检”，确保这位“守护神”在关键时刻一定能挺身而出，可靠动作。

高压开关，以其精妙的物理原理和强大的工程能力，默默守护着现代电力网络的安全与稳定。从真空到SF6，从合闸到分闸，其背后的工作原理是人类智慧与自然规律的完美结合。而定期对其进行精密测试，则是我们为电网安全竖起的最坚实的一道防线。
