电缆故障测试仪能查找断线故障吗？一文带你了解检测原理与方法

在电力系统及通信线路中，电缆作为传输的重要载体，一旦出现断线、短路或高阻故障，就会直接影响线路的正常运行。很多人会问：电缆故障测试仪能查找断线故障吗？ 答案是——完全可以，而且非常精准！

电缆断线故障的特点

电缆断线故障是指电缆导体在某处完全或部分断开，造成信号或电流中断。这种故障常见于老化、机械损伤或施工不当。传统的人工排查方式不仅效率低，而且容易破坏线路，而电缆故障测试仪则能在不破坏电缆的情况下，快速确定断线位置。

电缆故障测试仪检测断线的原理

目前主流的电缆故障测试仪主要采用以下几种技术手段来定位断线：

◆ 脉冲反射法（TDR法）
该方法通过向电缆注入低压脉冲信号，检测脉冲在故障点的反射波形，根据反射时间差即可计算出断点距离。这种方法对开路、断线、短路等故障非常有效，定位精度可达误差千分之一。

◆ 高压闪络法
当电缆存在高阻断线或隐蔽性故障时，可通过升压使断点处产生击穿放电，然后利用声磁同步定点仪，配合地面检测，准确找出断点位置。

◆ 电桥法与复合法
对短距离或特定类型的断线故障，可使用电桥法进行粗测，再配合脉冲法进行精测，从而获得更精确的结果。

断线故障的检测步骤

在实际检测过程中，电缆故障测试仪一般通过以下步骤完成断线查找：

◆ 粗测定位：利用脉冲反射法测出故障的大致距离。

◆ 精确定位：结合声磁同步定点仪，现场确定断点的具体位置。

◆ 确认修复：对断点进行开挖、检查及修复，确保线路恢复正常。

这种方法不仅节省时间和人力，还能显著提高故障抢修效率。

适用设备与应用场景

武汉市龙电电气设备有限公司生产的智能电缆故障测试仪，均支持断线、短路、接地、高阻等多类型故障检测。设备采用全触屏操作界面，内置多种测试模式，广泛应用于电力、电信、轨道交通、石化等行业。

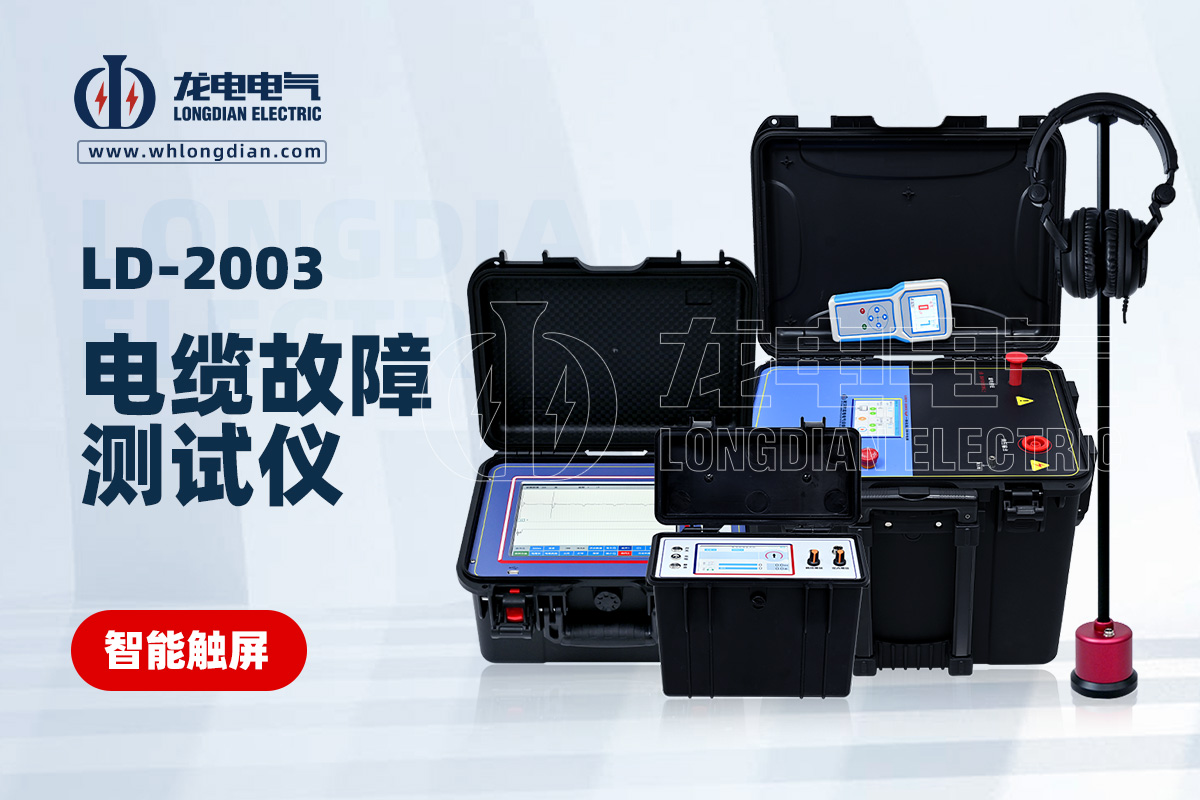

LD-2003智能电缆故障测试仪在断线故障查找方面表现出色，能在数分钟内准确定位故障点，真正实现“快、准、稳”的检测目标。

电缆故障测试仪不仅能查找断线故障，还能检测短路、高阻、接地等多种复杂问题。通过脉冲反射法与声磁定点技术的配合使用，可快速、准确地确定故障位置，大大提高维修效率。

如果您正在寻找一款可靠的电缆故障检测设备，武汉龙电电气的系列产品将是您值得信赖的选择。
