电缆故障测试仪能检测击穿故障吗？原理解析与精准定位方法详解

在电力系统的运行与维护中，电缆击穿故障是一类十分典型且危险的绝缘损坏问题。它不仅会导致供电中断，还可能引发设备损坏或安全事故。许多技术人员都会疑问：电缆故障测试仪能检测击穿故障吗？ 答案是——完全可以！

现代化的电缆故障测试仪已经具备检测、定位和分析击穿故障的完整功能，能够为抢修提供精准依据。

什么是电缆击穿故障

所谓“击穿故障”，是指电缆绝缘层在高电压作用下发生破坏，导致导体与地或相间产生短路放电现象。
常见的原因包括：

◆ 绝缘老化或受潮；

◆ 外力损伤导致局部薄弱；

◆ 电缆长期超负荷运行或击雷冲击。

击穿故障通常表现为瞬时短路、冒烟、放电声、绝缘电阻急剧降低等现象。若不及时定位，会对系统造成更大损失。

电缆故障测试仪检测击穿故障的原理

电缆故障测试仪利用高压脉冲与低压脉冲相结合的方式，对击穿类故障进行检测与定位。常用的测试方法包括：

◆ 高压闪络法（闪络放电法）
当电缆击穿点为高阻或间歇性放电状态时，通过升压使其重新闪络放电。
放电瞬间产生的电磁波信号会被仪器捕捉，结合声磁同步定点仪可实现精准定位。
✅ 优点：适用于高阻击穿、绝缘不稳定故障。

◆ 脉冲反射法（TDR）
当击穿点形成稳定短路时，可直接采用脉冲反射原理检测反射波形。仪器根据脉冲传播时间差计算出故障距离。
✅ 优点：测试快速、定位精度高。

◆ 二次闪络定位法
先用高压闪络确定区段，再用低压脉冲进行二次测试，综合两种波形分析，得到更精确的故障点距离。
✅ 优点：兼顾安全与准确度，适合复杂现场。

击穿故障检测的标准流程

◆ 初步检测：用低压脉冲反射法判断故障性质（开路、短路或高阻击穿）。

◆ 击穿激发：若为高阻故障，通过高压闪络法使其放电击穿。

◆ 距离测量：仪器自动计算波形反射时间，显示故障距离。

◆ 现场定点：结合声磁同步定点仪，精确定位地面击穿点。

通过这一流程，工作人员无需反复挖掘，即可快速确定电缆损坏部位。

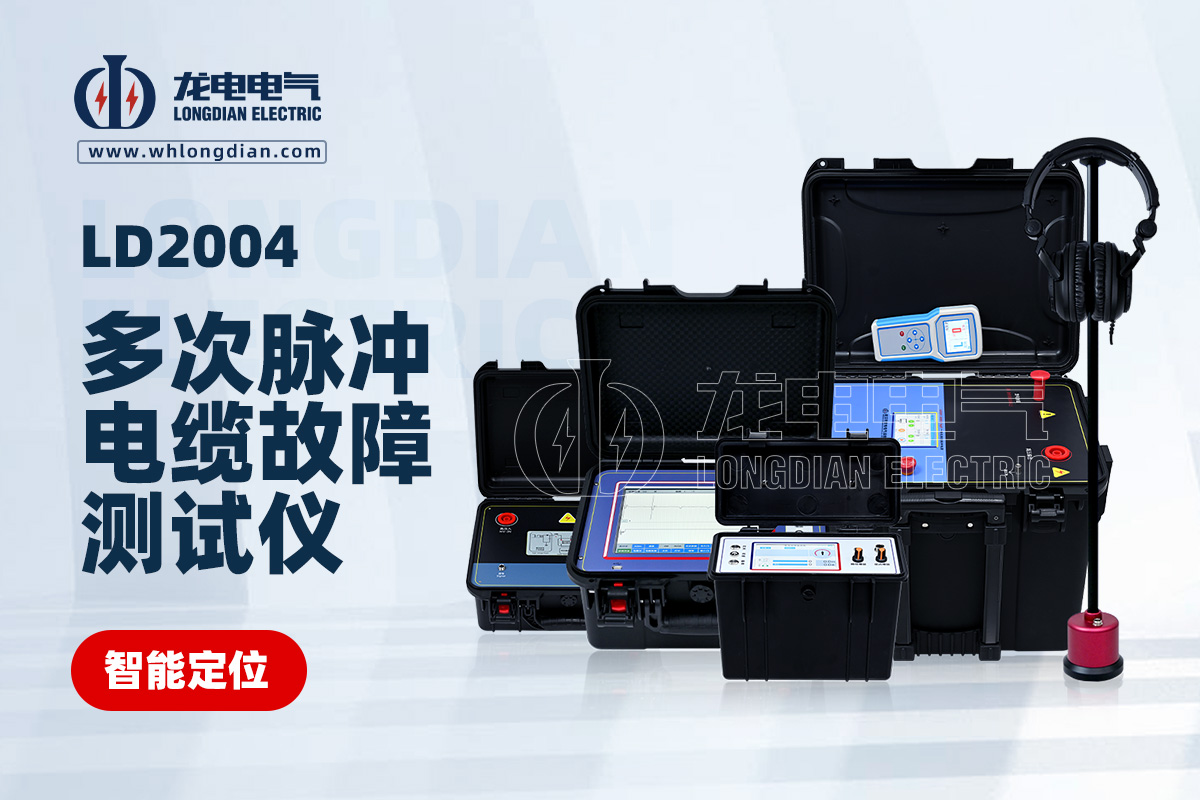

武汉龙电电气电缆故障测试仪优势

武汉市龙电电气设备有限公司研发生产的智能电缆故障测试仪系列，专为击穿、高阻、断线、短路等复杂电缆故障设计。
其设备采用高性能ARM处理器，具备以下特点：

◆ 多模式测试：支持低压脉冲法、高压闪络法、二次闪络法；

◆ 高清波形分析：可直观显示波形变化与反射点；

◆ 声磁同步定点：结合野外检测设备，实现厘米级定位精度；

◆ 智能操作系统：触屏界面、自动测试、U盘导出数据。

广泛应用于电力、通信、铁路、石化、矿业等领域，为现场抢修提供强大技术支持。

电缆故障测试仪不仅能检测断线、短路等故障，更能精准识别与定位电缆击穿故障。
通过科学的测试原理与高压闪络技术，工作人员可以快速、安全地查找故障点，大大缩短停电时间，保障电网运行稳定。

选择一台高性能的电缆故障测试仪，就是为电力安全多加一层保障。
