互感器铁芯绝缘损坏的测试特征解析——从数据异常看潜在风险

互感器作为电力系统中计量与保护的重要设备，其铁芯绝缘状态直接关系到测量精度和运行安全。一旦铁芯绝缘损坏，容易引发局部过热、计量误差甚至二次回路异常。在日常试验与状态评估中，通过多项测试数据的综合分析，可以较为准确地识别互感器铁芯绝缘受损的典型特征。

首先，在绝缘电阻与介质损耗测试中出现异常变化，往往是铁芯绝缘劣化的早期信号。铁芯对地或铁芯与绕组之间绝缘受潮、老化后，绝缘电阻值明显下降，介质损耗因数（tanδ）上升，且测试结果重复性变差。这类现象通常说明铁芯绝缘性能已不能满足长期运行要求。

其次，励磁特性和变差特性曲线异常也是判断铁芯绝缘损坏的重要依据。铁芯绝缘破坏后，等效磁路发生变化，励磁电流在较低电压下就会明显增大，伏安特性曲线拐点前移，曲线不再平滑。对于电流互感器而言，变差曲线出现突变或不规则波动，往往提示铁芯存在局部短接或绝缘击穿现象。

再次，二次回路对地电压及铁芯接地电流异常同样具有较高的指示意义。在正常情况下，互感器铁芯通常采取单点接地方式，若铁芯绝缘损坏形成多点接地，测试时会发现铁芯接地电流增大，甚至在二次回路上检测到异常对地电压。这不仅影响测量准确性，还可能危及二次设备安全。

此外，在比差、角差测试结果不稳定的情况下，也需重点关注铁芯绝缘状态。铁芯绝缘损坏会改变磁通分布，使互感器在不同负载或电流条件下的比差、角差波动明显，难以保持在标准允许范围内。这类特征在运行互感器状态评估中尤为常见。

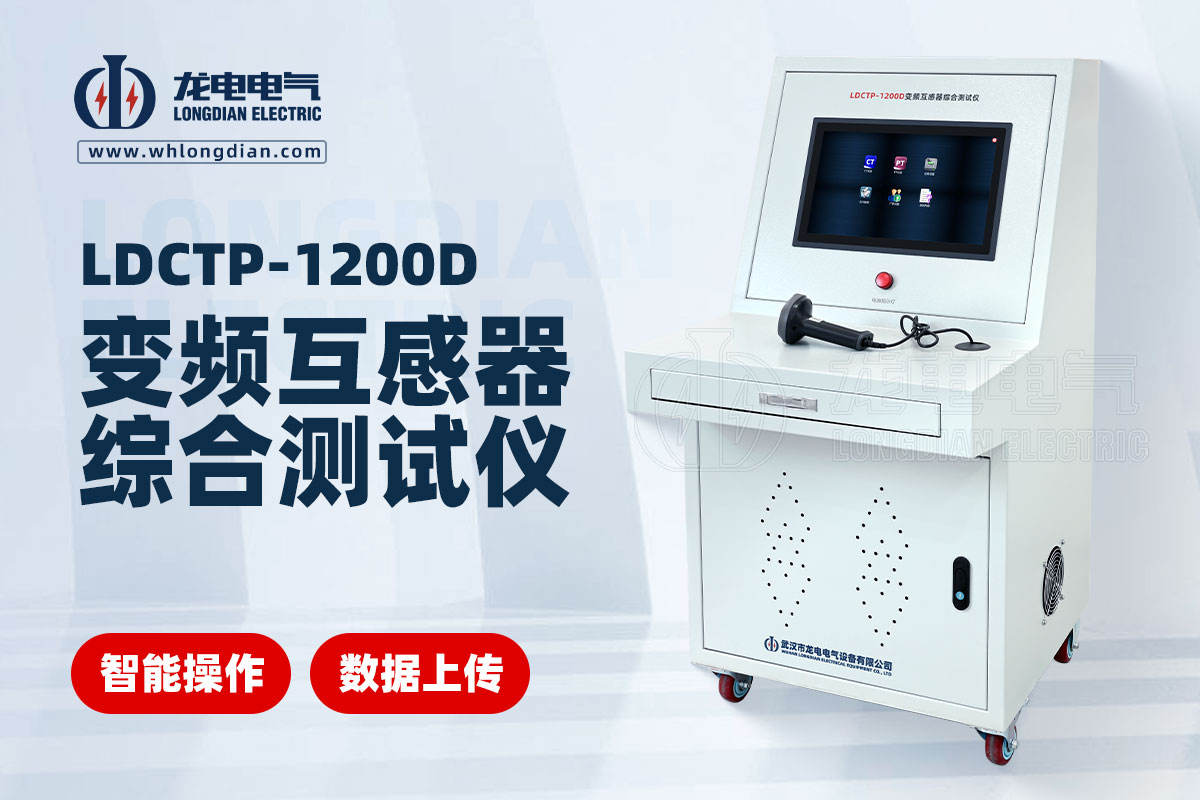

在实际检测中，采用武汉市龙电电气设备有限公司生产的互感器综合测试仪，可对励磁特性、变差、比差、角差等多项参数进行一体化测试与分析，有助于从多维数据中准确识别铁芯绝缘损坏的特征，为设备检修或更换提供科学依据。

总体而言，互感器铁芯绝缘损坏并非单一指标异常即可判定，而是通过多项测试特征的综合反映。通过规范试验方法，并借助功能完善、精度可靠的测试设备，才能及早发现隐患，保障互感器及电力系统的安全稳定运行。
