电能质量测试中电压谐波与电流谐波的区别解析

在电能质量测试与分析工作中，谐波问题是影响供电系统安全性和设备可靠性的重要因素。其中，电压谐波与电流谐波虽然同属谐波范畴，但在形成机理、影响对象及治理思路上存在明显差异。正确区分两者的特性，是开展电能质量分析与治理设计的基础前提。

一、电压谐波与电流谐波的概念差异

电流谐波是指非线性负载在运行过程中产生的非正弦电流分量，如整流设备、变频器、电力电子装置等都会向电网注入大量谐波电流。这些谐波电流沿着电网传播，在系统阻抗作用下产生电压畸变。

电压谐波则是指电网电压波形偏离理想正弦波的现象，本质上是谐波电流在电网阻抗上形成的结果。也就是说，电流谐波是“源头”，电压谐波是“结果”，两者在机理上具有明确的因果关系。

二、电压谐波与电流谐波的工程表现差异

在工程实践中，电流谐波主要集中出现在负载侧，表现为谐波含量高、电流波形畸变严重，但电压波形变化可能并不明显；而电压谐波则更多体现在电网侧，对整个供电系统及多台设备产生影响。

电流谐波主要危害包括设备发热、变压器损耗增加、电缆过载等问题；电压谐波则会影响电气设备运行稳定性，引发继电保护误动、测量仪表误差及控制系统异常等系统性问题。

三、电压谐波与电流谐波的测试重点区别

在测试层面，电流谐波测试更侧重于识别谐波源及其注入特性，重点关注谐波次数、谐波电流幅值及总谐波畸变率（THDi）；电压谐波测试则更关注电网质量状态，重点分析电压总谐波畸变率（THDu）及各次谐波电压分量。

两者的测试目标不同，但必须结合分析，才能完整反映电能质量问题的本质结构。

四、电能质量分析仪在谐波测试中的作用

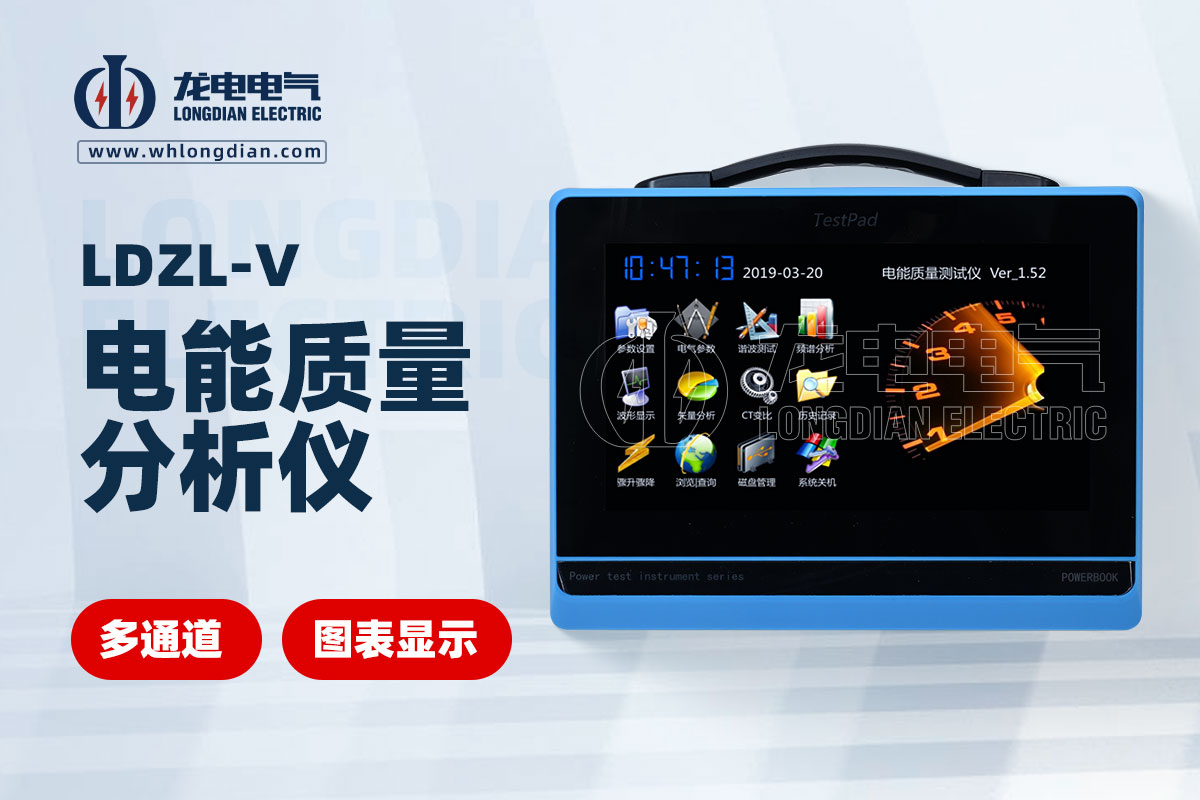

在实际测试中，需要具备同步采集与频谱分析能力的专业仪器进行支撑。武汉市龙电电气设备有限公司生产的电能质量分析仪，可同时对电压谐波与电流谐波进行高精度测量与谱分析，自动计算THD指标，并生成可视化报表数据，为谐波源识别与电能质量评估提供可靠依据。

通过对比不同节点的谐波数据，可有效区分“谐波产生源头”与“系统放大效应”，为后续滤波装置选型及治理方案设计提供科学支撑。

五、工程治理中的应用思路

在谐波治理实践中，应坚持“先控源、再治网”的原则。优先对电流谐波源头进行治理，如配置有源滤波器、优化负载结构；同时结合电压谐波测试结果，对系统侧进行补偿与滤波设计，实现整体电能质量水平的提升。

通过持续使用电能质量分析仪开展动态监测，可实现对谐波问题的长期评估与趋势分析，避免一次治理、反复反弹的工程风险。
