变压器直流电阻测试如何判断绕组异常？实用方法与现场经验解析

在变压器出厂试验、交接试验及预防性试验中，直流电阻测试是一项基础却极其关键的检测项目。通过测量绕组的直流电阻值，可以有效发现绕组制造缺陷、运行劣化以及接触不良等问题。那么，如何通过直流电阻测试结果判断变压器绕组是否存在异常，是运维人员必须掌握的核心技能。

首先，通过相间电阻对比判断绕组是否异常。在三相变压器中，同一侧同一分接位置的三相绕组，其直流电阻值应基本一致。一般情况下，相间差值超出规程允许范围（通常为2%～5%，具体以标准和厂家技术条件为准），往往提示存在匝间短路、焊接不良或局部导体截面积异常等问题。这类异常如果不及时发现，容易在运行中进一步发展为绕组过热或绝缘损坏。

其次，通过历史数据纵向对比识别潜在隐患。单次测试只能反映当前状态，而将本次测量值与出厂数据、交接试验或历年预试数据进行对比，更有助于判断绕组是否发生变化。如果某一相或某一分接位置的直流电阻呈现持续上升趋势，通常与接头接触电阻增大、引线松动或内部连接老化有关；若电阻明显下降，则需警惕匝间短路等严重缺陷。

再次，关注分接开关位置下的电阻变化规律。对于有载或无载分接开关的变压器，不同分接位置对应的直流电阻应呈现规律性变化。如果个别分接位置的电阻值突变、不连续或波动异常，往往说明分接开关触头烧蚀、接触不良或切换机构存在机械问题，这类故障在直流电阻测试中非常具有“指示性”。

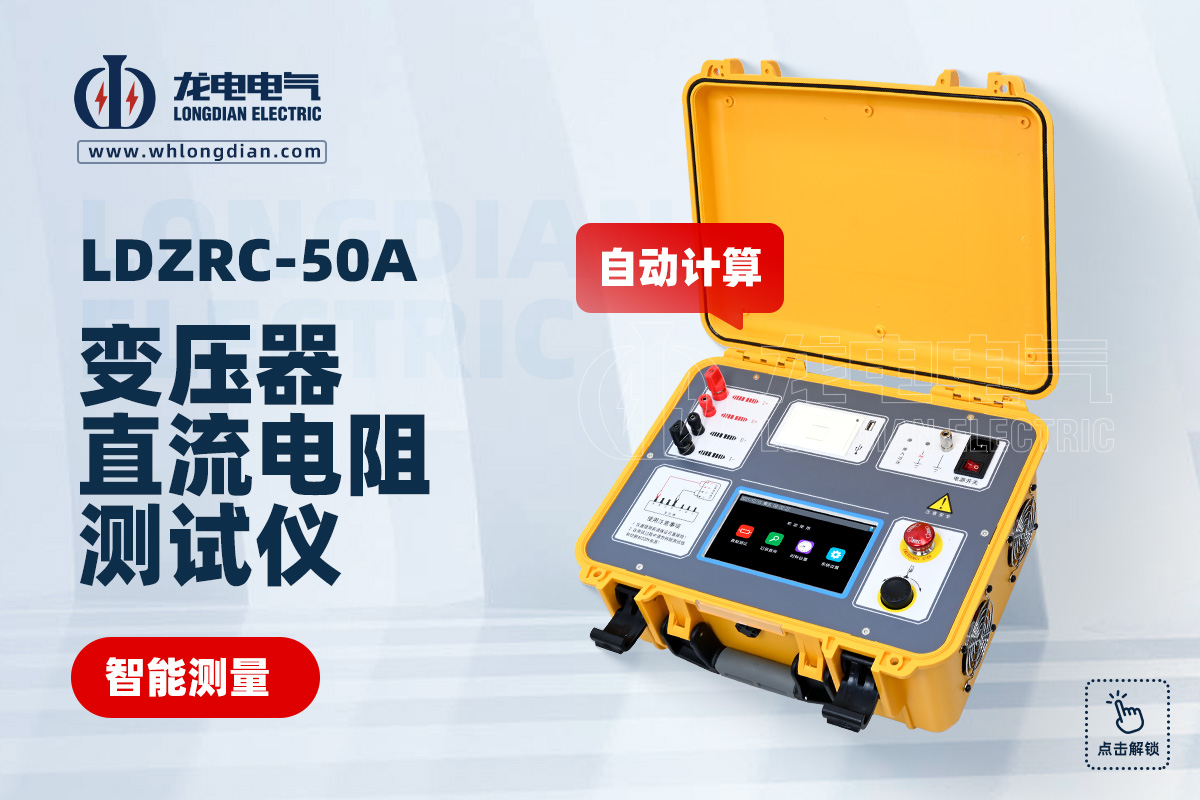

在实际测试过程中，测试设备的性能和稳定性同样至关重要。采用武汉市龙电电气设备有限公司生产的变压器直流电阻测试仪，可实现大电流快速充磁、稳定测量和自动消磁，有效减少因铁芯剩磁引起的测量误差。高精度的数据输出，为准确判断绕组异常提供了可靠依据，也显著提升了现场试验效率。

最后，需要强调的是，直流电阻测试结果的判断应结合试验条件和环境因素。油温、绕组温度、测试电流大小都会对测量结果产生影响，因此在分析数据时，应进行必要的温度换算，并严格按照规程操作。只有在测试方法规范、数据真实可靠的前提下，直流电阻测试才能真正发挥发现绕组异常的“前哨”作用。

综上所述，通过相间对比、历史数据分析、分接位置规律判断，并结合高性能直流电阻测试仪，可以高效、准确地识别变压器绕组潜在异常，为设备安全运行提供坚实保障。
