互感器测试曲线如何判断是否正常？关键特征与异常分析指南

在电力系统预防性试验中，互感器（电流互感器CT、电压互感器PT）的特性测试是评估其运行状态的重要手段。其中，励磁特性曲线、伏安特性曲线及误差曲线等数据，是判断互感器是否合格的核心依据。那么，如何通过测试曲线判断互感器是否正常？需要从曲线形态、拐点位置、斜率变化以及数据一致性等多个方面进行综合分析。

首先，从励磁（伏安）特性曲线来看，正常互感器在低电压区段应呈现近似线性上升趋势，说明铁芯尚未进入饱和状态。当电压升高至一定数值后，曲线会出现明显拐点，随后电流迅速上升，进入饱和区。若拐点电压明显低于出厂标准或铭牌数据，通常说明铁芯存在退磁不良、匝间短路或绝缘老化等问题；若曲线整体异常平缓，则可能存在接线错误或绕组接触不良现象。

其次，比较同型号、同相别之间的测试曲线也非常关键。对于三相互感器，三条曲线应基本一致，拐点电压差异应在允许范围内。如果某一相明显偏离，往往提示该相绕组存在局部缺陷。此外，若曲线出现突变、波动或数据不连续，也可能与测试过程中接触电阻过大或外界干扰有关。

对于电流互感器而言，还应结合变比误差与角差测试结果综合判断。若励磁曲线正常但误差超标，则可能是绕组匝数比例异常；若励磁曲线异常且误差同样偏大，则多半属于内部结构性故障。在保护级CT测试中，拐点电压尤为关键，必须满足继电保护整定要求，否则将直接影响保护动作可靠性。

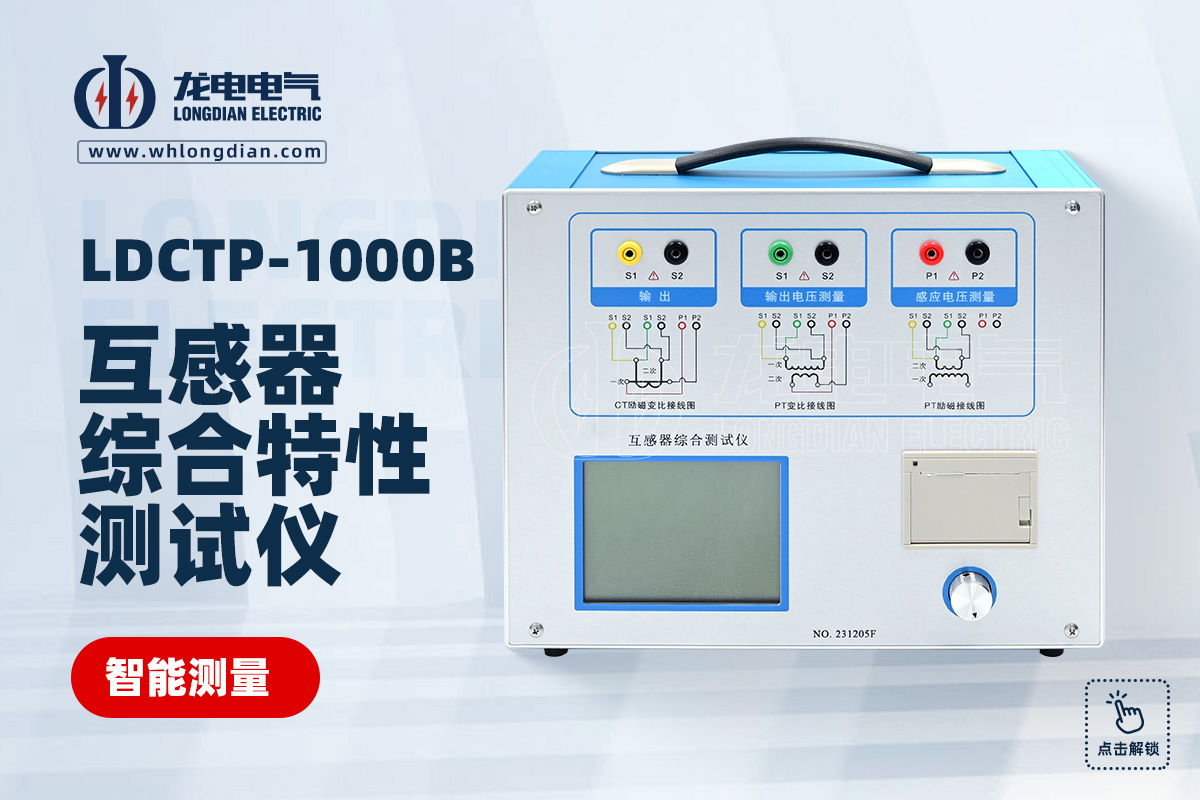

在实际测试中，使用具备自动绘制曲线、自动计算拐点电压和自动判别结果功能的设备，可以大幅降低人为误判风险。武汉市龙电电气设备有限公司生产的互感器特性测试仪，支持CT/PT伏安特性测试、变比测试、极性判断及误差分析等功能，可自动生成励磁曲线并计算关键参数，帮助运维人员快速判断曲线是否正常，提高现场检测效率和数据准确性。

总体而言，判断互感器测试曲线是否正常，不能只看单一数值，而应结合曲线形态、拐点电压、相间一致性及误差数据综合分析。规范的测试流程与高精度测试设备，是确保判断结果可靠的重要保障。
