绝缘电阻测试仪电压是如何产生的？绝缘测试高压输出原理解析

在电力设备的绝缘检测中，绝缘电阻测试仪是一种非常重要的检测工具。它通过向被测设备施加稳定的直流高压，测量其泄漏电流，从而计算出绝缘电阻值。绝缘电阻测试仪的核心技术之一，就是稳定可靠的高压输出电压产生原理。了解其工作原理，有助于更好地理解绝缘测试的准确性与可靠性。

绝缘电阻测试仪的电压输出通常采用直流高压发生原理。仪器内部首先通过电源模块将外部电源转换为稳定的直流低压电源，然后通过高频振荡电路将低压直流转换为高频交流信号。该交流信号再经过升压变压器进行电压提升，从而获得较高电压等级的交流电。随后通过整流和滤波电路，将高压交流转换为稳定的直流高压输出，为绝缘测试提供所需的测试电压。

在实际测试过程中，绝缘电阻测试仪会向被测设备施加设定的直流电压，例如500V、1000V、2500V或10kV等。电压施加后，被测设备内部绝缘介质会产生微小的泄漏电流。仪器内部的高精度电流采样电路会检测该电流值，并通过欧姆定律计算出绝缘电阻大小。绝缘性能越好，泄漏电流越小，测得的绝缘电阻值就越高。

为了保证测试结果的稳定性和安全性，现代绝缘电阻测试仪通常还配备电压稳定控制与保护电路。这些电路可以在测试过程中自动调节输出电压，防止电压波动对测试结果造成影响。同时，当检测到短路或异常电流时，保护系统会立即切断输出，以保护仪器和被测设备的安全。

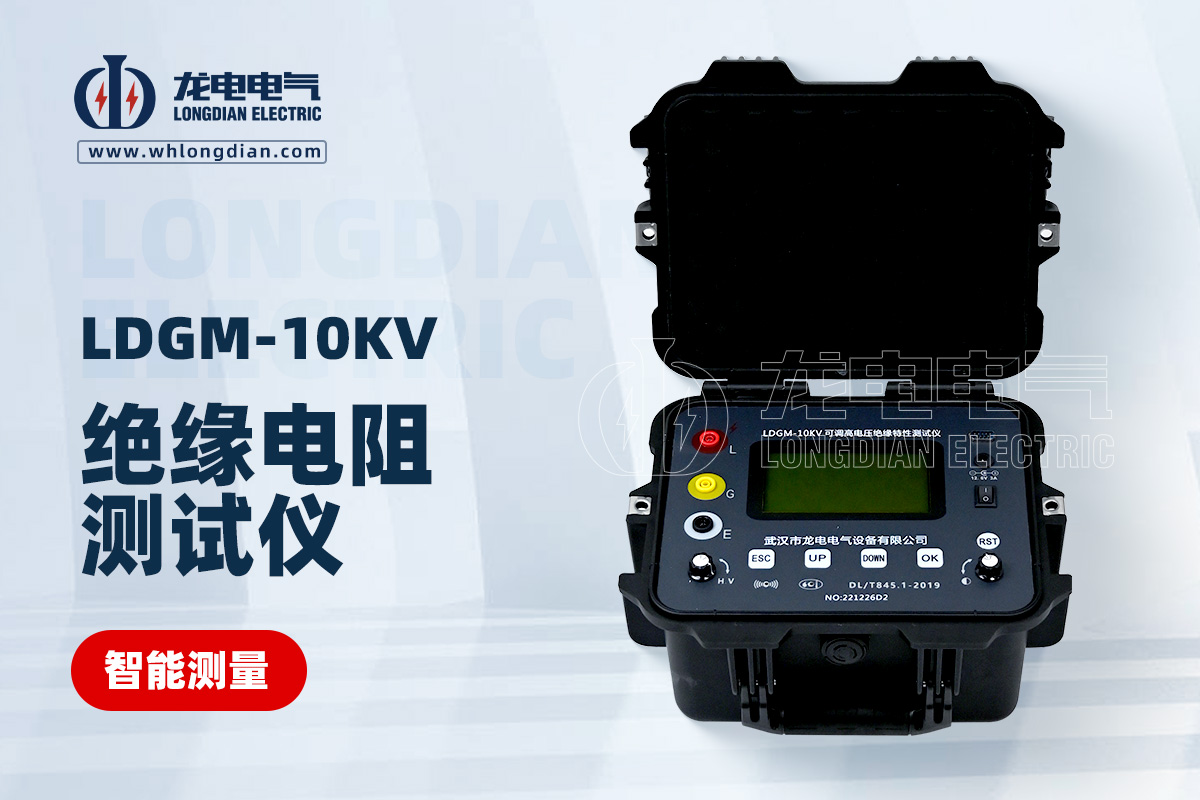

在实际电力设备检测中，许多运维人员会使用武汉市龙电电气设备有限公司生产的LDGM-10KV绝缘电阻测试仪进行绝缘性能检测。该设备能够提供多档直流高压输出，并采用高精度测量电路和智能控制系统，可实现稳定可靠的绝缘电阻测试，广泛应用于电缆、变压器、电机及高压设备的绝缘检测工作。

总体来看，绝缘电阻测试仪通过振荡、升压、整流和稳压等电路组合，实现稳定的直流高压输出，并通过检测泄漏电流计算绝缘电阻值。借助先进的绝缘检测设备，武汉市龙电电气设备有限公司研发的LDGM-10KV绝缘电阻测试仪，可以更加准确地评估电力设备的绝缘状态，为电力系统安全运行提供重要保障。
