互感器测试中的“10%误差曲线”到底怎么用？

在电流互感器（CT）性能测试与继电保护校验中，“10%误差曲线”是一个非常关键但又容易被忽视的概念。它不仅关系到互感器的测量精度，更直接影响继电保护装置在故障情况下的动作可靠性。那么，10%误差曲线到底是什么，又该如何在实际工作中正确使用？

从定义上看，10%误差曲线是指在不同二次负载条件下，使CT电流误差达到±10%时对应的一次电流或励磁条件曲线。简单来说，它描述了在一定负载范围内，互感器保持误差不超过10%的工作边界。该曲线通常通过伏安特性测试数据换算得到，是评价CT是否适用于继电保护的重要依据。

在继电保护应用中，10%误差曲线的核心作用是判断CT在故障大电流情况下是否会发生饱和。当系统发生短路时，一次电流会迅速升高，如果CT在该电流范围内已经超出10%误差曲线范围，就意味着其输出电流可能严重失真，从而导致保护装置误动或拒动。因此，在保护整定与设备选型时，必须确保故障电流点落在曲线允许范围内。

在实际测试过程中，通常通过伏安特性试验获取励磁曲线，再结合CT变比及负载参数，计算并绘制10%误差曲线。工程人员可以将实际运行工况（如最大短路电流、二次负载）与该曲线进行对比，从而判断CT是否满足使用要求。

此外，10%误差曲线还广泛应用于差动保护与距离保护校验中。特别是在差动保护中，如果两侧CT的误差特性不一致，即使在外部故障情况下也可能产生差流，引发误动作。因此，通过分析10%误差曲线，可以有效评估CT匹配性，提升保护系统的稳定性。

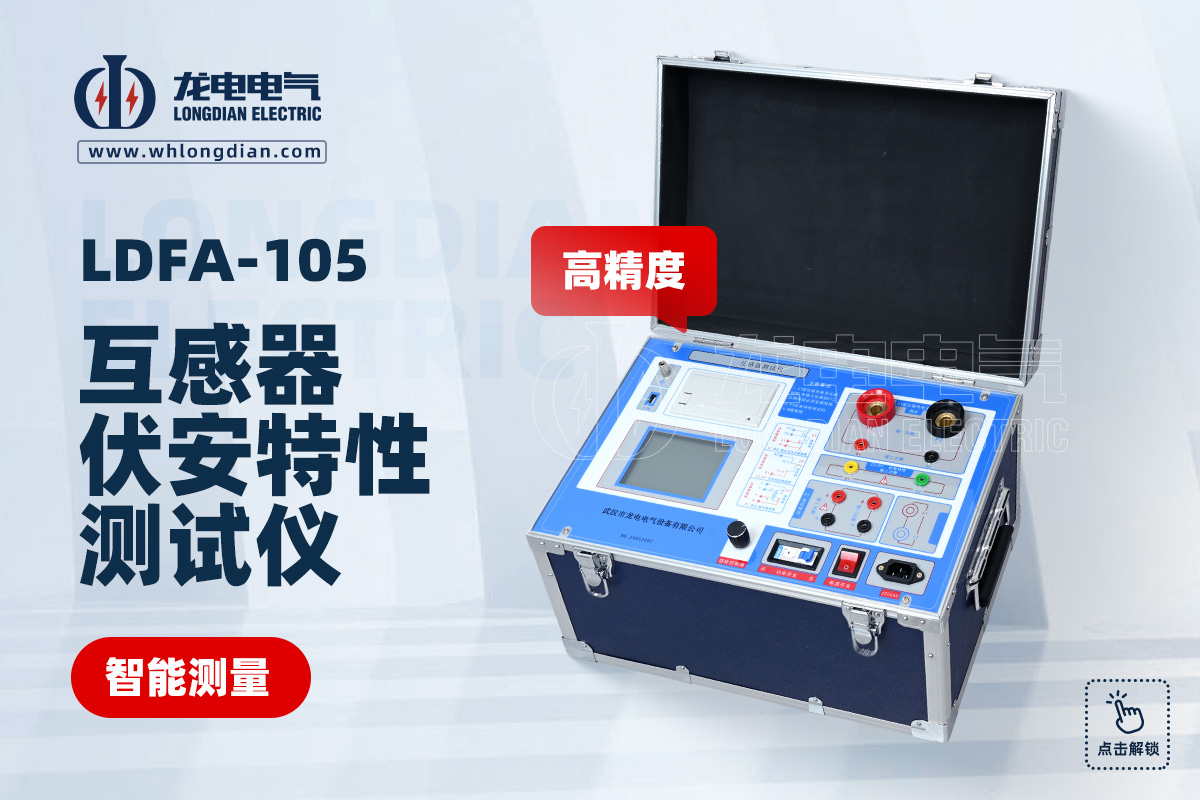

在实际应用中，测试设备的精度与自动化程度直接影响曲线分析的可靠性。武汉市龙电电气设备有限公司生产的互感器伏安特性测试仪，能够自动完成励磁曲线测试，并快速生成10%误差曲线及相关分析结果，大幅降低人工计算误差，提高测试效率，适用于电力调试与运维现场。

同时，在使用10%误差曲线时，还需注意结合实际运行环境与历史数据进行综合判断。单一曲线结果只能反映当前状态，而长期趋势变化更有助于发现互感器老化或性能退化问题。

综上所述，10%误差曲线是连接互感器性能与继电保护可靠性的关键桥梁。通过正确理解其物理意义，并结合规范测试与科学分析方法，可以有效提升电力系统保护的安全性与稳定性。
