变压器直流电阻测试仪接线技巧与防错方法：现场测试这样接更稳

变压器直流电阻测试时，为什么同一台仪器、同一台变压器，换个人接线后测试结果就可能不一样？现场做变压器直流电阻测试仪接线，最怕的并不是不会操作，而是接线看起来没问题，实际却存在夹具接触不良、测试端接错、绕组状态未确认等情况。接线一旦出错，轻则测试数据波动、重复返工，重则可能影响仪器和设备安全。因此，掌握正确的变压器直流电阻测试仪接线技巧，比单纯会操作仪器更加重要。

变压器直流电阻测试的基本思路，是通过测试仪向被测绕组注入稳定的直流电流，再采集绕组两端的电压信号，计算得到绕组直流电阻。正因为测试对象是变压器绕组，而绕组本身具有电感特性，所以测试过程中不仅要保证电流回路连接正确，还要保证电压采样回路连接可靠。现场接线不能简单理解为“正负极接上就可以”，不同仪器的端子定义必须按照对应说明书确认。

开始接线之前，首先要确认变压器已经停电、验电、接地，并按照现场安全规程完成试验准备。尤其是进行直流电阻测试前，要确认被测设备与带电部分可靠隔离。对于曾经带电运行的变压器，还需要充分确认设备状态，不能直接将测试仪连接到未经隔离的设备上。安全确认完成后，再进行测试线连接。

现场使用变压器直流电阻测试仪时，一个容易被忽略的问题是测试端子的区分。很多设备采用电流输出端和电压采样端分开的接线方式，实际接线时需要严格按照仪器端子标识进行连接。电流线负责向绕组施加测试电流，电压采样线则负责获取被测绕组两端的电压信号。两者职责不同，不能因为插头接口相似就随意替换。

对于低阻值绕组测试，接线质量尤其重要。变压器绕组本身的电阻可能比较小，如果测试夹具与设备端子接触不牢，接触电阻就可能明显影响测试结果。因此，接线时应尽量选择清洁、牢固的连接点，夹具与接线柱要充分接触，避免夹在油漆、锈层或氧化严重的位置上。如果现场发现端子表面存在明显污物，应先进行必要的清洁处理。

测试线长度也需要合理控制。现场为了方便，有些人员习惯把测试线绕成很大的圈，甚至把多余线缆盘在高电流设备附近，这并不是理想做法。测试线应尽量按照现场条件合理布置，避免与强电流、强干扰线路形成不必要的耦合。对于电磁环境比较复杂的变电站，更要注意测试线走向，减少现场干扰对小电压信号采集的影响。

三相变压器测试时，还要特别注意绕组相别。测试A相、B相、C相时，应按照试验方案逐项确认，不能依靠“凭经验”接线。很多现场数据异常，并不是仪器真的有问题，而是测试人员把相别接错或者记录顺序混乱。建议在每次切换测试对象前，先核对设备铭牌、绕组标识和测试记录，再进行下一次接线。

进行分接位置测试时，防错要求更高。变压器有多个分接档位时，每改变一次分接位置，都要确认当前档位与测试记录一致。尤其是在多组数据连续测试的情况下，最容易出现“档位已经换了，记录还停留在上一档”的问题。这样即使测试结果本身准确，后期整理数据时也可能发生误判。因此，现场最好做到“换一档、确认一档、记录一档”。

使用变压器直流电阻测试仪接线时，还要注意测试前后的状态。测试开始前，应再次确认测试夹具是否牢固、测试线是否插到底、设备接地是否可靠以及绕组对应关系是否正确。确认无误后再启动测试。不要在仪器已经输出测试电流的情况下随意拆动接线，也不要为了“看一下数据”而中途触碰测试端子。

变压器绕组是典型的感性负载，测试过程中电流需要一定时间才能达到稳定状态。因此，接线完成后，不能因为仪器屏幕已经出现数字，就认为测试结束。应等待测试电流、电压及电阻值基本稳定后，再读取最终数据。尤其是容量较大的变压器，稳定时间可能更长，现场人员不要为了赶进度而过早结束测试。

测试完成之后，变压器直流电阻测试仪的自动放电过程同样不能忽视。变压器绕组在直流测试过程中会储存一定的磁场能量，测试结束后需要经过规范的放电过程。只有在仪器完成放电并确认满足安全条件后，才能进行测试线拆除。现场不能为了省时间直接拔线，更不能在仪器仍处于输出或放电状态时强行拆接线。

为了降低接线错误，可以在现场采用简单的“二次确认法”。第一次由测试人员按照试验方案完成接线，第二次由另一名人员根据变压器铭牌、仪器端子和试验记录进行复核。对于单人作业，则可以按照“设备—相别—档位—端子—夹具”这个顺序逐项检查。虽然看起来多了一步，但比测试结束后发现数据异常再重新接线要省事得多。

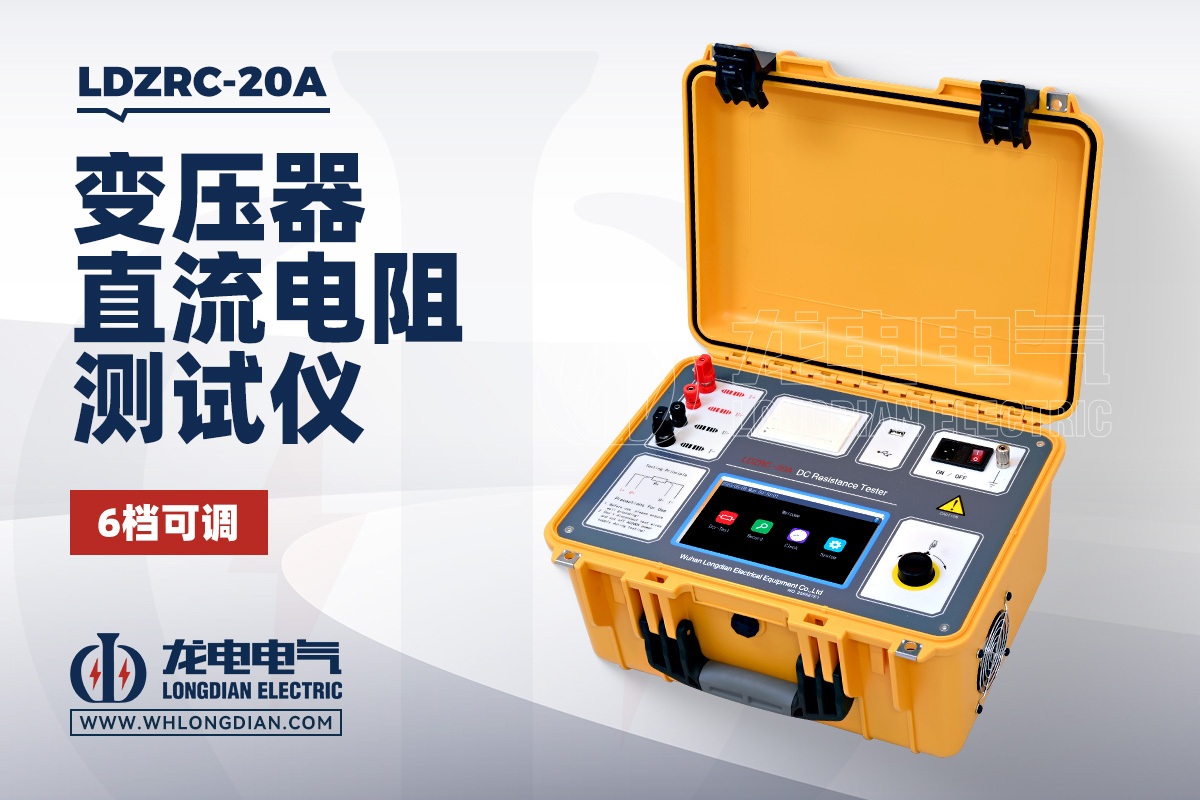

武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，针对变压器绕组直流电阻测试场景进行设计，可用于变压器出厂试验、交接试验、预防性试验和检修测试。实际使用过程中，应按照设备对应技术资料确认测试端子的定义和具体接线方式，不同型号、不同配置的端子排列可能存在差异，现场不能仅凭其他仪器的接线习惯进行判断。

使用LDZRC开展测试时，建议先根据被测变压器容量、绕组形式和试验要求选择合适测试方式，再完成电流回路和采样回路连接。接线完成后，检查夹具与端子的接触状态，确认测试对象和相别无误，再启动测试。数据稳定后读取结果，测试结束后等待设备完成放电，再拆除接线。整个过程按照固定顺序操作，可以明显降低人为失误。

现场测试中，还有一种常见错误，就是测试夹具夹在了不合适的位置。有些人员为了省事，夹具没有完全夹紧，或者夹到了表面有氧化层的部位。刚开始测试时数据看起来似乎正常，过一段时间却出现波动。这类问题往往不是仪器故障，而是接触状态不稳定造成的。因此，测试前检查接触面，是保证变压器直流电阻测试数据稳定的重要步骤。

另一个常见问题是测试线接反。对于部分测试方案来说，极性和端子关系需要严格按照仪器说明书执行。发现接线不确定时，不要凭颜色猜测，更不能凭上一台设备的接线方式直接套用。最稳妥的方法，是先核对仪器端子标识和说明书，再对应被测绕组进行连接。

当然，规范的变压器直流电阻测试仪接线不仅是为了防止仪器报警，更重要的是保证测试数据具有可比性。变压器直流电阻通常需要进行三相之间比较，也经常需要与历史测试记录进行对比。如果每次测试的接线方式、测试条件和记录方式都不一致，最终数据就很难准确判断设备状态。

从现场操作角度来看，接线防错其实可以归纳为几个关键点：先确认设备安全状态，再核对仪器端子；先确认相别和绕组，再连接测试线；确保夹具接触可靠，再开始输出；测试过程中不随意拆线；测试结束后充分放电，再进行拆线。只要把这几个环节固定下来，很多常见接线错误都可以提前避免。

选择一台操作逻辑清晰、测试过程稳定的变压器直流电阻测试仪，同样能够降低现场操作难度。武汉市龙电电气设备有限公司研发生产的LDZRC变压器直流电阻测试仪，可用于多种变压器绕组直流电阻测试场景。实际采购和使用时，建议结合现场变压器类型、测试频率以及试验要求确认具体配置，并严格按照产品说明书进行接线和操作。

归根到底，变压器直流电阻测试仪接线看似简单，真正做好却需要把安全、接线、接触、相别、档位和放电几个环节全部考虑进去。现场测试不要怕多检查一次，真正浪费时间的，往往不是多花几十秒复核接线，而是接错之后重新测试、重新整理数据。把接线顺序固定下来，把关键位置逐项确认，才能让变压器直流电阻测试更加稳定、高效。
