直流高压发生器容升效应是什么？为什么实测电压会变高？

在进行直流高压试验时，有些现场人员会遇到这样的情况：直流高压发生器明明设定了一个测试电压，但升压过程中发现实测电压比预期更高，甚至在负载变化后电压还会继续上升，这到底是怎么回事？是不是仪器电压测量不准？ 实际上，这种现象不一定意味着仪器出现故障，其中一个需要关注的因素就是“容升效应”。理解直流高压发生器容升效应，首先要弄清楚高压回路中的电容性负载以及电压、电流之间的关系。

所谓容升效应，可以简单理解为：在以电容性负载为主的高压试验回路中，随着试验条件变化，实际负载端电压可能高于电源侧设定或测量值，形成一定程度的电压升高现象。 它与被测设备本身的电容量、高压电路结构、测试电缆长度以及内部滤波和分布参数等因素有关。

对于直流高压发生器来说，最容易理解容升效应的方法，就是把被测设备看成一个电容。电缆、变压器绕组、绝缘材料以及其他电气设备，在电气特性上都可能表现出一定的电容性。当直流高压施加到这些设备上时，设备需要先进行充电，随着电荷不断积累，测试回路的电气状态也会发生变化。

尤其是在升压阶段，试品的电容量越大，需要注入的电荷就越多。直流高压发生器输出的电能一部分用于给试品电容充电。随着充电过程逐渐完成，充电电流会下降，而高压输出端的工作状态也会随之发生变化。如果控制和测量环节主要位于电源侧，就可能出现仪器设定值、发生器输出端显示值与试品实际端电压之间存在差别的情况。

需要注意的是，很多人把“容升效应”直接理解成“电压突然凭空变高”，这种理解并不准确。电压不会无缘无故产生。实际出现电压升高，通常与回路中的储能元件、负载变化、线路阻抗以及控制方式共同有关。对于高压直流系统而言，试品和高压电缆本身具有电容，设备内部也存在高压滤波电容等元件，因此整个系统本身就是一个复杂的电气网络。

那么，为什么在测试过程中尤其容易发现电压变化？一个重要原因就是直流高压试验通常存在明显的充电过程。以一根较长电力电缆为例，电缆对地存在较大的分布电容。刚开始升压时，需要较大的充电电流向电缆注入电荷。随着电压不断升高并趋于稳定，充电电流逐渐降低。如果此时试品泄漏电流很小，整个高压回路的负载特性会发生变化，实际测量值可能与刚开始升压时不同。

另外，高压线路本身也存在分布电容。直流高压发生器的高压输出线越长、结构越复杂，线路对地电容以及其他寄生参数就越明显。实验室短距离测试和现场长距离测试相比，实际高压回路的电气特性可能并不完全相同。因此，不能认为发生器在实验室测得的输出状态与现场接入长电缆后的情况一定完全一致。

直流高压发生器的测量方式同样会影响我们对“实测电压变高”的理解。仪器通常通过高压分压器等测量装置获取输出电压，再转换成便于显示和控制的信号。如果测量点设置在发生器内部，而试品实际端部距离发生器较远，那么发生器显示的电压与试品端部真正承受的电压之间可能存在一定差异。尤其在高压测试线路较长、试品容量较大时，更需要关注测量点的位置和测试回路结构。

还有一种常见情况，是电压在降压或切断输出后仍然保持一段时间。对于电容性试品来说，这其实很好理解。电容本身能够储存电荷，停止供电并不代表电荷立即消失。因此，高压试验结束后，试品仍可能保持较高的残余电压。这也是为什么直流高压发生器试验结束后必须按照规定进行充分放电和接地，不能直接认为“关机了就安全”。

从实际应用来看，电缆测试是最容易观察到电容量影响的场景之一。电缆越长、电压等级越高，其对地电容量通常越明显。使用直流高压发生器升压时，开始阶段往往表现出较明显的充电过程，达到稳定状态后，电流逐渐下降。此时如果操作人员只盯着某一个瞬时电压值，就容易误以为仪器出现了异常升压。

除了试品电容量之外，发生器内部的高压滤波结构也会影响整个系统的动态特性。直流高压发生器为了降低输出纹波、提高直流输出稳定性，通常会使用相应的滤波电路。滤波电容、整流电路和负载共同构成完整的高压输出系统。当负载状态发生变化时，系统储能和放电状态也会变化，因此实际输出电压可能随之产生一定变化。

那么，出现容升效应以后，应该怎么办？首先不要急着判断仪器故障，而是要确认测试回路和试品类型。对于具有较大电容量的试品，应充分了解其充电特性，并按照试验规程控制升压速度和测试时间。同时，应确认直流高压发生器的电压测量方式和测量点，必要时对测试回路进行检查，以判断仪器显示值和试品端实际电压之间是否存在差异。

其次，应关注试验结束后的放电过程。电容性试品储存的能量不能通过简单断电立即消失，因此必须使用合适的放电装置逐步释放电荷。放电完成后还要可靠接地，确认试品无残余高压后才能进入下一步操作。高压试验现场尤其不能因为“仪器已经关闭”就直接接触试品。

在实际判断中，还需要区分“容升效应”和“仪器测量异常”。如果实测电压偏高，同时伴随显示值异常跳动、测量不稳定、保护频繁动作等现象，就不能仅仅归因于容升效应，还需要进一步检查电压测量回路、高压分压器、接线以及控制系统状态。只有把试品特性和仪器状态分开分析，才能更准确地找到原因。

对于直流高压发生器的选型来说，也不能只关注最大输出电压。对于电容量较大的试品，还应考虑发生器的输出电流、升压控制、测量精度、输出稳定性、保护功能等参数。尤其是需要进行长电缆、大容量设备测试的场合，设备是否能够稳定应对较大的充电电流，往往比单纯追求更高输出电压更重要。

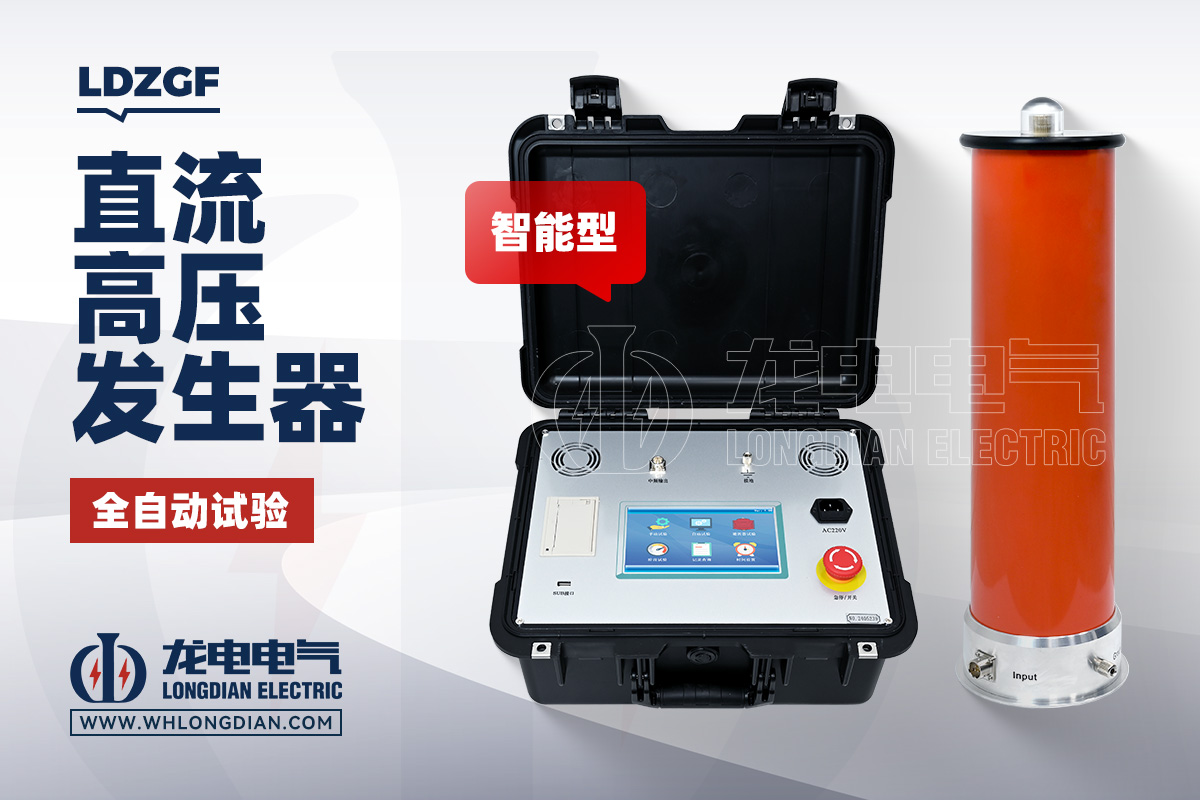

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，用于相关电力设备的直流高压试验。在使用LDZGF直流高压发生器进行大容量电气设备或电缆测试时，应结合试品电容量和试验要求合理控制升压过程，关注电压、电流变化，并严格按照规范完成降压、放电和接地。对于测试过程中出现的电压变化，应结合试品、测试线路和仪器本身进行综合判断。

需要强调的是，“容升效应”并不意味着所有直流高压发生器在所有试验中都会出现明显的电压升高。它与试品电容量、测试线路、设备结构、负载状态和测量方式等因素密切相关。在一些电容量较小、线路较短的测试场景中，这种现象可能并不明显；而面对长电缆、大容量绝缘设备等试品时，其影响就更加值得关注。

从本质上看，直流高压发生器容升效应反映的是高压试验回路在不同负载状态下的电气特性变化。试品不是一个简单的“电阻”，而可能同时具有电阻、电容等多种电气特性。只有把这些因素综合起来，才能正确理解为什么发生器设定一个电压后，实测电压可能出现变化。

总的来说，直流高压发生器容升效应与试品电容量、测试线路以及高压回路中的储能和控制特性有关，实测电压变高并不一定意味着仪器故障。 在实际直流高压试验中，应关注电压测量点、试品充电过程、线路结构以及设备保护状态，并在试验结束后做好充分放电和接地。理解这些基本原理后，面对现场“设定电压与实测电压不一致”的情况，就能更加准确地区分正常的电气现象与真正的设备异常。
