如何根据被试品电容量选择直流高压发生器的电压和功率？选型方法详解

选择直流高压发生器时，很多用户都会遇到一个实际问题：同样是做直流高压试验，被试品电容量不同，直流高压发生器的电压和功率应该怎么选？是不是被试品容量越大，就一定要选择更大功率的设备？ 其实，直流高压发生器选型不能简单看一个参数。试验电压决定设备“能不能达到要求”，被试品电容量则直接关系到升压阶段的充电需求，两者共同影响设备的输出能力选择。国家标准GB/T 16927.1-2011《高电压试验技术 第1部分：一般定义及试验要求》目前仍为现行标准，并针对高电压试验提出一般试验要求；国际上IEC 60060-1:2025同样适用于包括直流电压在内的高电压绝缘试验。

先理解“被试品电容量”是什么意思。电力电缆、变压器绕组、套管以及部分绝缘结构，在电气上都具有一定的电容特性。尤其是长距离电缆，导体与屏蔽层、地之间形成的分布电容比较明显。使用直流高压发生器升压时，发生器首先需要为这些电容量“充电”。因此，被试品电容量越大，升压初期所需要的充电电流通常越大，设备的动态输出能力也就越重要。

这里需要先纠正一个常见认识：被试品电容量大，并不等于直流高压发生器必须选择特别高的额定功率。 对直流高压试验来说，设备通常首先看试验所需要的最高电压，其次再结合被试品电容量、允许升压时间、泄漏电流以及试验持续时间判断所需输出电流能力。也就是说，直流高压发生器选型实际上是“电压先定等级，电流再看负载”。

对于试验电压的选择，最基本的原则是不能凭经验随意确定，而应该根据被试设备的类型、电压等级、试验项目以及执行的试验标准确定。比如不同电压等级的电缆，其规定的试验电压可能不同；不同类型的绝缘设备，试验方法也可能存在差异。因此，不能因为被试品电容量大，就直接提高直流高压发生器的额定电压。设备额定电压应该覆盖实际试验所需的最高电压，并留有合理的参数裕量，但不能为了“配置高一些”而盲目追求更高电压。

确定额定电压之后，就需要看被试品电容量对充电电流的影响。对于理想电容来说，充电电流与电容量、升压速度有关，基本关系可以用公式表示为：

I = C × dV/dt

其中，I表示充电电流，C表示被试品等效电容量，dV/dt表示升压速度。这个公式对于理解直流高压发生器选型非常有帮助。假设两个被试品的电容量不同，但要求在相同时间内升到同一个试验电压，那么电容量更大的被试品就需要更大的充电电流。

举个简单例子。假设某被试品等效电容量为0.1μF，需要在10分钟内从0V升到100kV，那么理论平均充电电流约为0.167mA。若电容量增加到1μF，在升压时间和目标电压保持不变的情况下，理论充电电流则约为1.67mA。可以看到，在相同升压条件下，电容量增加10倍，所需的平均充电电流也会增加约10倍。

但是，实际试验选型不能只按这个公式计算。因为被试品并不是纯粹的理想电容，直流高压试验过程中还存在泄漏电流、吸收电流以及其他损耗成分。因此，直流高压发生器实际需要承担的电流，应综合考虑试品充电电流和正常试验状态下的泄漏电流等因素。

这也是为什么一些用户明明知道被试品电容量，却还是无法直接确定直流高压发生器型号。因为电容量只能告诉我们“充电过程需要多少电流”，但不能单独决定设备的完整输出能力。真正选型时，还需要知道目标试验电压、希望达到目标电压的时间以及试品在稳定状态下可能出现的泄漏电流。

对于长电缆试验来说，这一点尤其明显。电缆的电容量通常与长度、结构和绝缘介质有关。同样型号的电缆，测试10米和测试数百米甚至更长距离时，等效电容量可能存在明显差异。电容量增加后，直流高压发生器在升压阶段需要承担的充电电流也会增加。因此，做长电缆试验时，仅仅看“最高输出电压够不够”是不够的，还要检查设备的输出电流能力。

再来看“功率”这个参数。直流高压发生器的输出功率可以粗略理解为输出电压与输出电流的乘积，即：

P = U × I

但在高压试验设备选型中，不建议简单拿这个公式去理解成“电压越高，功率就必须越大”。因为直流高压发生器的工作特点通常是高电压、小电流，设备真正需要提供的功率取决于试品的充电和泄漏状态。对于绝缘性能良好的试品，达到目标电压后，稳定状态电流可能并不大；但在升压阶段，特别是面对大电容量试品时，充电电流会暂时增加。

因此，选择直流高压发生器时，更实用的方法是先算电流需求，再判断设备的输出功率是否满足。假设目标试验电压为100kV，综合估算试验过程中最大需要5mA电流，那么对应的输出功率量级就是500W。若试验对象和试验方法要求更高的电流，则相应的功率能力也需要提高。

不过，现场选型时不建议简单按照理论计算结果“刚好匹配”。因为实际被试品参数、环境条件、升压过程以及仪器控制方式都会存在变化。通常需要根据最大工作电压、预计最大工作电流和设备设计裕量进行综合判断。这样做的目的不是让设备长期工作在极限状态，而是保证在正常试验条件下有足够的输出能力和稳定性。

还需要注意“额定电流”和“正常测试电流”是两回事。直流高压发生器的额定电流代表设备能够提供的最大能力，而被试品实际需要多少电流，要根据自身绝缘状态和电容量决定。如果某台设备额定电流为10mA，并不意味着测试过程中一定会输出10mA。对于绝缘性能较好的试品，稳定状态下电流可能远低于这个数值。

如果被试品电容量较大，另一个值得关注的指标就是升压时间。因为对于电容性负载而言，升压越快，理论上所需要的充电电流越大。还是使用I=C×dV/dt这个关系来看，同样的电容量和目标电压，如果把原本10分钟完成的升压过程压缩到2分钟，dV/dt提高了5倍，理论充电电流也会随之增加。因此，有些现场设备电容量并没有变化，但更换了一台升压速度更快的直流高压发生器后，对输出电流能力的要求反而提高了。

所以，直流高压发生器选型时，不能脱离“升压时间”谈电容量，也不能脱离“目标电压”谈设备功率。比较合理的选型思路应该是先明确试验标准和目标电压，再确定被试品电容量，然后结合允许升压时间估算充电电流，最后叠加预估泄漏电流并留出合理裕量，确定直流高压发生器的额定输出电流和功率等级。

以一个简化案例来看，某电缆试验需要使用100kV直流高压，电缆等效电容量为0.5μF，希望在10分钟左右完成升压。那么理论平均充电电流约为0.83mA。如果再考虑稳定试验状态下的泄漏电流，例如预计不超过1mA，那么设备需要承受的综合电流就应至少覆盖这一范围。实际设备选择时，还要进一步结合具体标准、试品状态和制造商推荐参数确定型号，不能只根据理论值机械套用。

对于电容量特别大的试品，还应关注设备连续工作能力和保护功能。被试品在充电过程中可能产生较大的电流，如果设备输出能力不足，升压过程可能变慢，甚至无法顺利达到目标电压。反过来，如果设备参数明显过大，也不代表试验一定更好。设备应该与试验对象合理匹配，而不是单纯追求“大电流、大功率”。

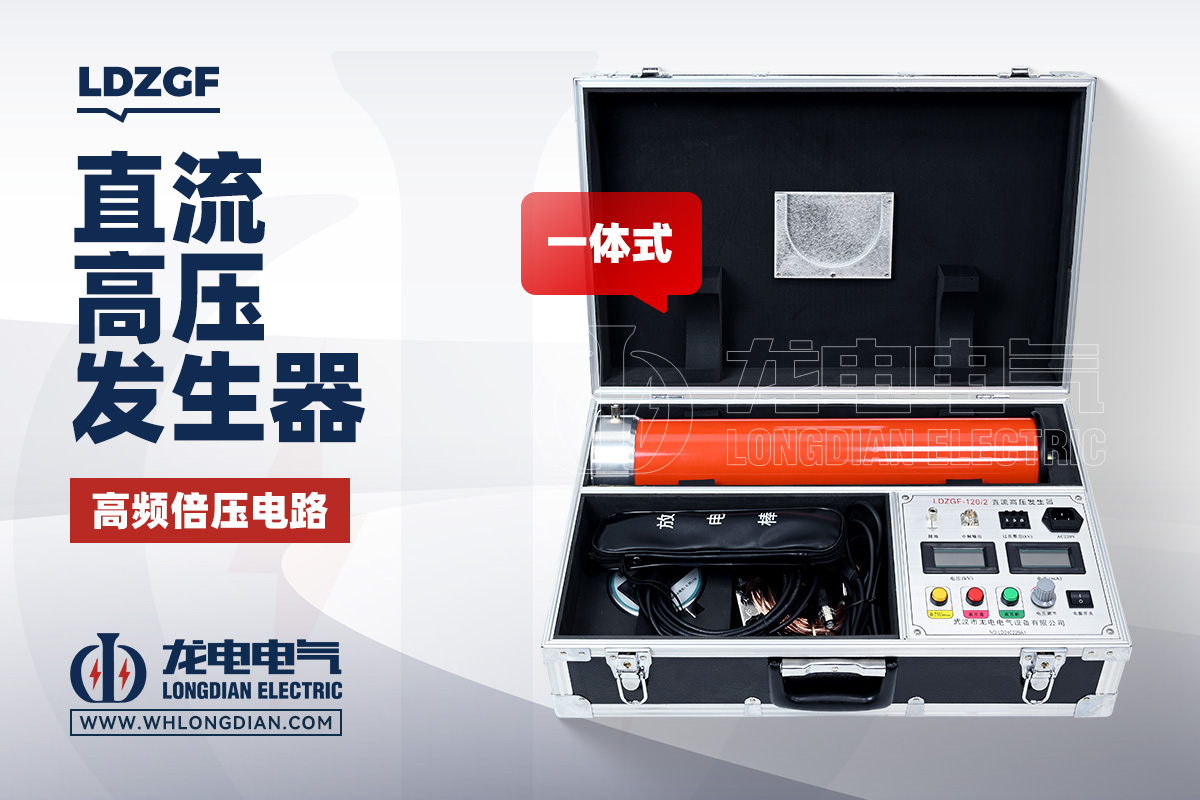

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，用于相关电力设备的直流高压试验。在选择LDZGF直流高压发生器时，可以根据被试品类型、目标试验电压、电容量以及升压时间，对设备的输出电压和输出电流进行匹配。对于长电缆及其他电容量较大的试品，尤其需要关注设备在目标电压下的输出能力，而不能只看最高输出电压这一项参数。

实际采购时，可以把选型过程简单归纳为：先确定“试验需要多高的电压”，再确定“被试品有多大的电容量”，然后确定“希望多长时间升到目标电压”，最后计算所需充电电流，并结合泄漏电流确定设备输出能力。完成这几步后，再比较不同型号的直流高压发生器，通常就不会因为只看功率或电压而选错设备。

需要强调的是，高压试验属于专业试验项目，具体试验电压、升压程序、试验持续时间以及是否采用直流试验，都应以适用的产品标准和试验规程为依据。我国GB/T 16927.1-2011目前处于现行状态，国际上IEC 60060-1:2025也适用于直流电压绝缘试验；实际项目还应结合被试设备对应的专用标准确定试验方案。

总的来说，根据被试品电容量选择直流高压发生器，核心不是简单地“容量越大，功率越大”，而是把目标电压、电容量、升压速度和泄漏电流结合起来计算。 额定电压决定设备能否完成规定的高压试验，额定电流决定设备能否在规定时间内稳定地完成升压和测试，两者共同决定直流高压发生器是否真正适合现场使用。只有按照试验需求匹配参数，才能避免设备能力不足，也能减少不必要的高配，让直流高压试验更加稳定、合理。
