SF6气体的物理化学特性与泄漏监测的关系

在GIS室、SF6开关室等场所，为什么SF6气体需要进行持续泄漏监测？SF6气体本身没有明显气味，发生少量泄漏时，工作人员很难仅靠感官及时发现，而当泄漏气体在相对封闭空间内逐渐积聚后，又可能带来缺氧等安全风险。因此，了解SF6气体的物理化学特性，是理解SF6气体泄漏监测为什么重要的基础。对于变电站、GIS设备间等应用场景来说，SF6气体泄漏监测并不是单纯检测一个气体浓度，而是根据气体本身的性质建立相应的安全监测和报警措施。

SF6即六氟化硫，是电力行业常用的绝缘和灭弧介质。根据LD70-SF6气体泄漏在线监测报警系统说明书，纯净SF6气体在常温下无色、无味、无臭、不燃，化学性质比较稳定，因此在正常情况下并不容易通过人的感官发现空气中的SF6浓度变化。正因为这一特点，设备发生微量泄漏后，人工巡检存在一定局限，需要借助专用监测设备进行检测。

SF6气体的无色、无味特性，直接影响泄漏监测方式。如果某种气体具有明显气味，泄漏发生后人员可能较快察觉；但SF6气体没有这类明显的感官特征，尤其是在早期微量泄漏阶段，现场人员很难仅凭感觉判断是否存在异常。说明书提出，在SF6设备附近安装气体监测传感器，可以发现微量SF6泄漏，不仅能够满足现场安全监测需要，也有助于及时发现SF6设备本身的泄漏情况。

SF6气体密度较大的特点，则决定了泄漏后的空间分布规律。说明书指出，SF6气体的比重高于氧气和空气，发生泄漏后容易在较低位置积聚。在SF6开关室、地下电缆层和电缆沟等空气流通较慢的区域，这种积聚现象更值得关注。如果环境中的SF6浓度持续升高，可能导致局部空气含氧量下降，从而增加人员进入低位区域作业时的安全风险。

因此，SF6气体泄漏监测的布点不能简单理解成“哪里方便就装哪里”。从实际应用角度看，传感器安装位置需要结合设备结构、空间高度、空气流动情况以及可能的泄漏位置进行考虑。LD70系统说明书中也给出了相应安装建议，气体变送器一般设置在设备下方基础槽钢附近，部分无基础槽钢的位置可以固定在墙面上，常用安装高度约为离地10cm。这种布置与SF6气体容易在低处积聚的特点存在直接关系。

SF6气体化学性质相对稳定，也是其适合作为电气设备绝缘和灭弧介质的重要原因之一。不过，“稳定”并不意味着在所有运行条件下都不会发生变化。产品说明书提到，在断路器和GIS设备运行过程中，受电弧、电晕、火花放电、局部放电以及高温等因素影响，SF6可能发生分解，其部分分解物遇到水分后可能形成具有腐蚀性的物质，部分分解物还可能对人体产生刺激作用。由此可见，SF6设备的安全监测不仅需要关注设备气体压力，也需要重视设备所在空间的环境状态。

SF6气体的这些特性，也解释了为什么仅依靠设备上的密度继电器并不能完全替代环境泄漏监测。密度继电器主要反映设备内部SF6气体密度或压力状态，而环境监测传感器检测的是设备周围空气中的SF6浓度。说明书中明确指出，1000ppm级别的环境SF6浓度无法通过以MPa为单位的密度继电器直接体现，因此，如果要及时发现室内空气中的微量SF6泄漏，就需要设置专门的SF6气体监测传感器。

从这个角度来看，SF6气体泄漏监测实际上是对设备运行安全的一种补充。设备内部压力监测解决的是“设备里面的SF6是否减少到影响设备运行”的问题，而环境SF6泄漏监测解决的是“设备周围空气中的SF6浓度是否发生异常”的问题。两者监测对象不同，作用也不同，在实际变电站安全管理中可以形成互补。

SF6气体泄漏在线监测系统通常还需要同时关注氧气含量。原因很直接：SF6气体一旦在局部空间积聚，会挤占空气中的其他气体，低位区域可能出现缺氧情况。LD70系统采用SF6、氧气、温度和湿度四合一变送器，可以同步采集这些环境参数。产品参数显示，氧气检测范围为1.0%～25.0%，缺氧报警限为18%。当氧气含量达到设定报警条件时，系统能够进行相应报警。

温湿度参数虽然不是SF6泄漏判断的直接指标，但也是环境监测系统的一部分。LD70系统可以同时检测并显示温度、湿度，温度检测范围为-20～99℃，湿度检测范围为0～99%RH。通过多参数同步监测，运行人员能够更加完整地了解SF6设备室的环境状态，而不是只关注单一的气体浓度变化。

在实际监测过程中，SF6气体泄漏监测还需要与报警和通风形成联动。LD70 SF6气体泄漏在线监测系统的工作方式是由前端变送器采集环境数据，通过RS485现场总线传输到主机，由主机完成数据分析和判断。当SF6浓度高于设定值或氧气含量低于设定值时，系统能够进行声光、语音报警，并启动风机进行通风，同时可向远动系统上传报警信号。

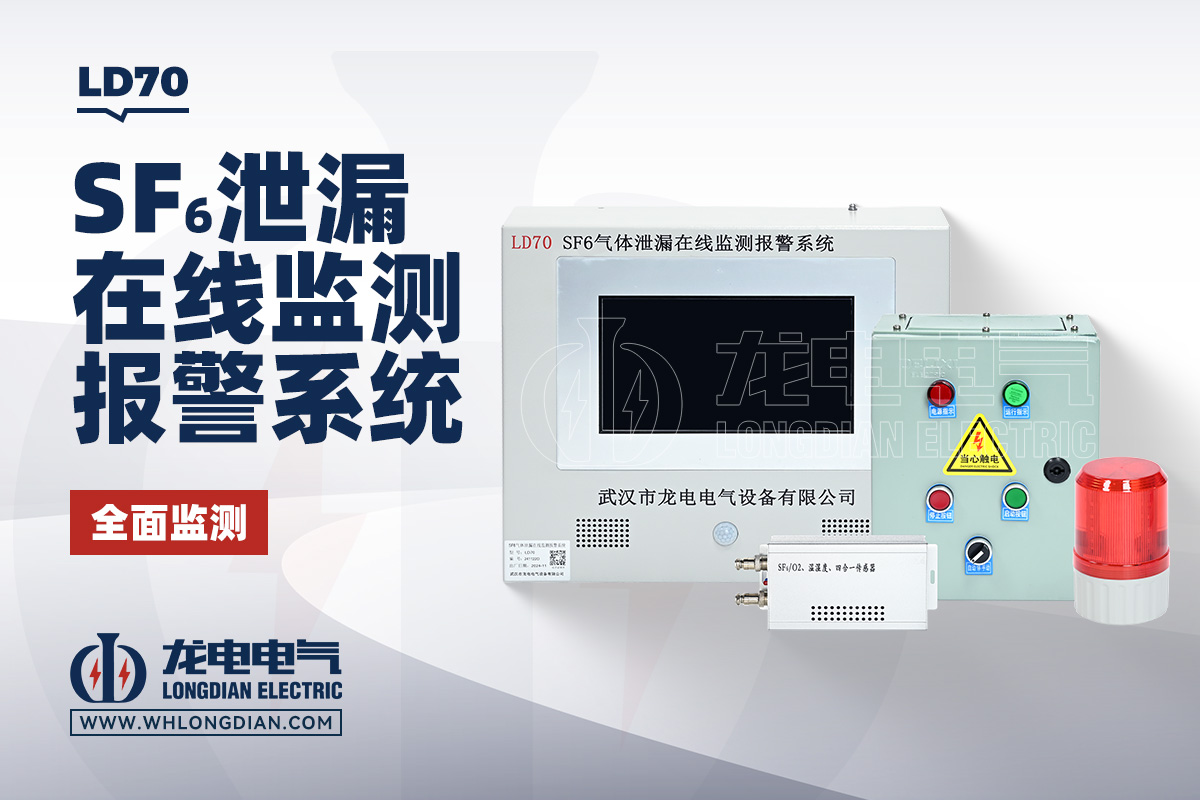

武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测系统，正是针对SF6设备室环境监测需求设计。系统采用SF6、氧气、温湿度四合一气体变送器进行现场数据采集，并通过主机完成集中显示、分析、报警和联动控制。说明书给出的SF6泄漏监测报警限可在1～1500ppm之间设置，系统还支持历史数据查询、报警记录查询、RS485/RS232数据上传以及风机定时、强制和远程排风等功能。

对于SF6气体泄漏监测而言，除了传感器精度，系统响应方式同样重要。发现气体浓度异常后，如果只是把数据显示出来，而没有及时提示人员或联动通风，实际安全管理价值会受到限制。因此，比较完整的SF6气体泄漏在线监测系统，一般需要将“气体检测、浓度判断、报警提示、风机控制、数据记录和远程通信”结合起来。LD70系统的功能设计正是围绕这一工作流程展开。

需要注意的是，SF6气体泄漏在线监测系统主要用于环境状态监测和异常预警，不能替代设备本身的气密性检查、检漏和日常维护。发现SF6浓度异常后，还需要结合现场检修、泄漏点查找及设备运行状态进行进一步处理。同时，人员进入SF6配电装置室前，仍应按照相关安全规程进行通风，并检测SF6气体含量和氧气含量。

总体来看，SF6气体的物理化学特性与泄漏监测方式之间存在直接联系。无色、无味意味着早期泄漏不容易被人工感知；密度较大意味着泄漏后容易在低处积聚；运行过程中可能产生分解物，则进一步说明SF6设备需要做好环境安全管理。因此，了解SF6气体特性之后再确定监测点、报警阈值和通风联动方式，更有利于建立适合现场实际情况的SF6气体泄漏监测方案。对于GIS室、SF6开关室等应用场景，武汉市龙电电气设备有限公司生产的LD70 SF6气体泄漏在线监测系统可作为环境在线监测的一种技术方案。
