绝缘子超声波探伤仪检测原理是什么？通俗讲解超声波如何发现内部缺陷

绝缘子外观看起来没有裂纹、缺口，内部就一定没有问题吗？为什么有些绝缘子投入运行一段时间后才暴露出内部缺陷？这也是电力设备检测中比较常见的问题。对于复合绝缘子、瓷绝缘子等电力绝缘部件，仅靠肉眼检查只能发现表面问题，而内部裂纹、气孔、分层等缺陷往往很难直接判断。这时候，就需要使用绝缘子超声波探伤仪对内部结构进行检测。

绝缘子超声波探伤仪的基本原理并不复杂，可以把它理解成“用超声波给绝缘子做一次内部体检”。仪器向绝缘子内部发射超声波，超声波在材料内部传播时，如果遇到不同介质或者内部缺陷，就会发生反射、折射和衰减。探头接收到这些变化后的超声波信号，经过仪器处理后形成波形、回波等检测信息，检测人员再根据信号变化判断绝缘子内部是否存在异常。

超声波本身是一种机械波，频率高于人耳能够听到的范围。进行检测时，绝缘子超声波探伤仪通常通过探头向被测绝缘子发射一定频率的超声波。当材料内部结构比较均匀时，声波传播会相对稳定；如果内部存在裂纹、气孔、夹杂、脱粘或其他不连续区域，声波传播路径和能量就会发生变化，并在缺陷位置产生明显的反射信号。

通俗来说，可以把绝缘子内部想象成一条比较平整的道路。超声波沿着道路向前传播，正常情况下回波比较有规律；如果道路中间出现一个坑或者障碍物，就会产生额外的反射。绝缘子超声波探伤仪检测的过程，本质上就是通过分析这些“异常回声”，判断内部是否存在缺陷。

在实际探伤过程中，探头通常需要与绝缘子表面保持良好的声耦合。因为超声波从探头进入绝缘子时，如果中间存在较大的空气间隙，声能传递效果会受到影响。因此检测时一般会根据被检工件材质和表面情况选择合适的耦合方式，让超声波能够比较稳定地进入绝缘子内部。

当超声波进入绝缘子以后，如果内部没有明显缺陷，仪器接收到的回波信号通常比较稳定。而当声波遇到裂纹、气孔、内部疏松、分层等结构异常区域时，就可能出现新的回波。绝缘子超声波探伤仪会将这些信号显示出来，检测人员可以通过回波位置、幅度、变化趋势以及相关参数进行分析。

其中一个比较重要的概念就是“回波”。假设探头发出的超声波到达绝缘子内部某个位置后发生反射，反射波重新返回探头，仪器就会接收到一个信号。根据这个信号返回所需要的时间，可以估算反射位置距离探头的大致距离。因此，绝缘子超声波探伤仪不仅可以判断是否存在异常，还可以根据检测信号对缺陷位置进行分析。

超声波传播过程中还会出现衰减。随着传播距离增加，超声波能量会逐渐降低。如果材料本身存在结构不均匀、晶界或者其他因素，声波衰减也会发生变化。因此，在进行绝缘子检测时，不能只看一个回波信号，还需要结合材料特点、检测距离、增益设置以及现场检测条件综合判断。

不同类型绝缘子的材料结构不同，检测时使用的探头、频率和检测方法也可能不同。瓷绝缘子、玻璃绝缘子和复合绝缘子的内部结构存在明显差异，因此实际探伤不能简单地使用同一套参数。检测人员通常需要根据被检绝缘子的结构和材质选择合适的检测方式，并通过标准试块或已知缺陷样件进行参数调整。

绝缘子超声波探伤仪的优势之一，就是能够在不破坏被检设备的情况下，对内部情况进行检测。传统外观检查更适合发现表面裂纹、掉釉、破损等问题，而超声波探伤可以进一步关注内部结构。对于一些外观并不明显、但内部可能已经出现异常的绝缘子，这种无损检测方式具有实际意义。

不过，超声波探伤也并不是“扫一下就能自动判断所有问题”。检测结果与探头选择、检测方向、表面状态、耦合情况、仪器参数设置以及检测人员经验都有关系。特别是在结构复杂、曲面较多或者材料声学性能差异较大的绝缘子上，需要根据实际情况选择检测位置和扫描方式。

在现场使用绝缘子超声波探伤仪时，一般需要先了解被检绝缘子的规格、材质和结构，然后根据检测要求选择合适探头和参数。检测过程中保持探头移动稳定，并注意不同位置的回波变化。如果发现某个区域的回波信号出现明显异常，还需要结合多个检测方向进行复核，避免单一角度导致误判。

除了判断内部是否存在缺陷之外，超声波检测还可以通过对检测数据的记录和对比，观察同一批次或者同类绝缘子的检测差异。对于需要进行定期检测的电力设备，可以通过建立历史数据，对异常变化进行跟踪，这样比单次检测更有参考价值。

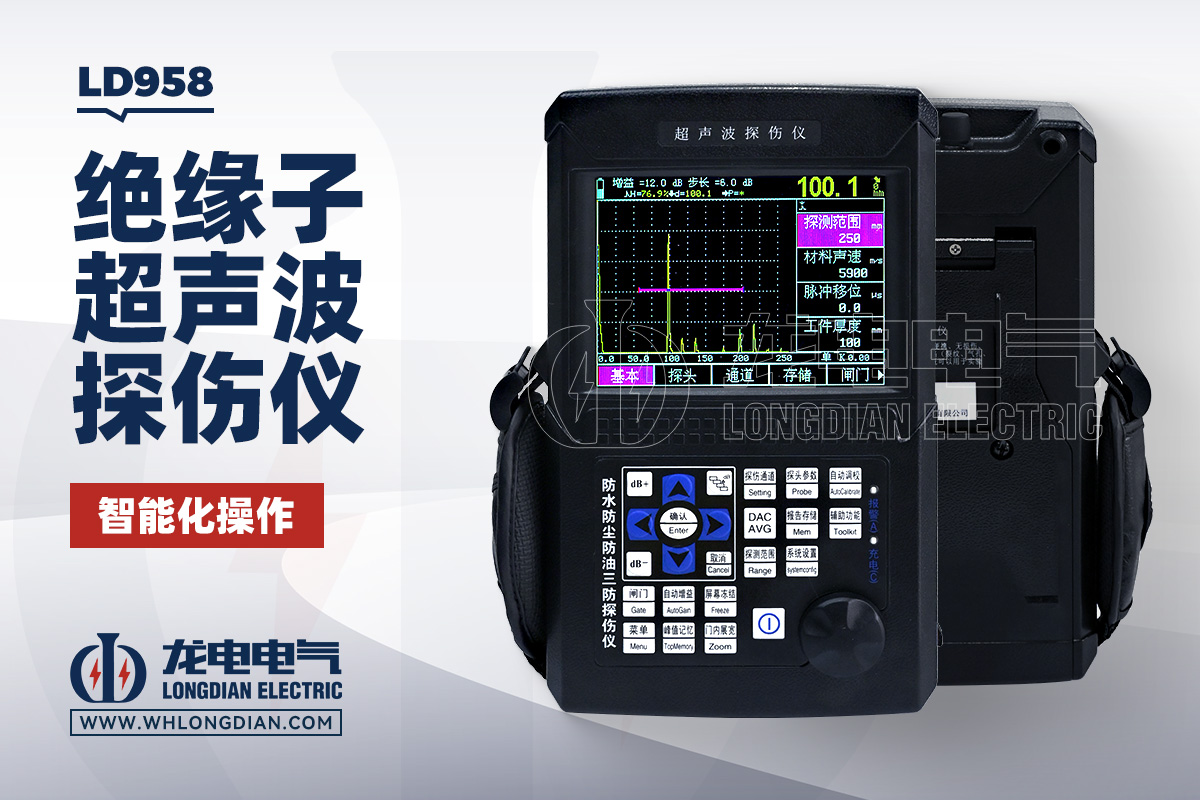

武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，可用于绝缘子内部缺陷的超声波无损检测。实际检测时，通过探头向被检绝缘子内部发射超声波，再接收缺陷位置产生的反射信号，通过仪器显示和分析检测结果，对内部结构异常进行判断。

对于电力行业中的绝缘子检测来说，LD958绝缘子超声波探伤仪更适合用于需要进一步了解内部状态的检测场景。相比单纯依靠外观检查，超声波检测能够把检测范围延伸到绝缘子内部，对一些肉眼无法直接观察的异常提供检测依据。

需要注意的是，绝缘子超声波探伤仪的检测结果不能脱离实际工况单独判断。对于发现的异常信号，通常还需要结合绝缘子运行年限、设备使用环境、历史检测数据以及其他检测手段进行综合分析。对于重要设备，必要时还可以采用多种检测方法进行交叉验证。

简单来说，绝缘子超声波探伤仪的工作过程可以概括为“发射超声波—声波在材料内部传播—遇到缺陷产生异常反射—探头接收回波—仪器显示和分析”。它并不是直接“看到”绝缘子内部，而是根据超声波在材料中的传播变化来判断内部结构是否存在异常。

因此，了解绝缘子超声波探伤仪的检测原理后，就不难理解它为什么能够检测内部裂纹、分层、气孔等问题。对于电力设备运维和质量检测人员来说，合理使用超声波探伤设备，可以弥补传统外观检查的不足，为绝缘子状态判断提供更多检测依据。武汉市龙电电气设备有限公司生产的LD958绝缘子超声波探伤仪，可根据实际检测需求用于相关绝缘子无损检测工作。
