长距离电缆识别要不要关注输出阻抗匹配？发射机参数这样看更准确

长距离电缆识别时，为什么同一台设备在短距离线路上信号明显，到了长距离电缆上却变弱了？发射机的输出阻抗到底会不会影响识别效果？很多人在选择电缆识别仪时，会重点关注发射功率、识别距离和频率，却容易忽略输出阻抗匹配这一参数。实际上，对于长距离电缆识别来说，输出阻抗匹配确实值得关注，但不能脱离线路条件单独判断，它需要和电缆长度、线路结构、接地情况以及负载阻抗结合起来分析。

电缆识别的基本过程，是由发射机向目标电缆施加特定频率的识别信号，再通过接收机在现场检测该信号，根据幅值、频率、方向或者编码特征判断目标电缆。对于较短线路，如果电缆回路条件比较理想，发射信号能够比较稳定地传输，输出阻抗对实际识别效果的影响可能并不明显。但随着电缆距离增加，线路本身的阻抗、分布电容、分布电感以及对地泄漏情况都会对信号传输产生影响。

这里所说的输出阻抗，可以简单理解成发射机“把信号送进电缆时的输出能力”。发射机并不是一个理想电压源，当它的输出阻抗与被测线路等效阻抗之间存在较大差异时，实际加到电缆上的信号电压和电流就可能发生变化。对于一些需要较强识别信号的长距离电缆，这种差异可能会进一步影响接收端的信号强弱。

不过，需要注意的是，电缆识别并不是传统意义上的音频功率传输，不能简单套用“阻抗完全相等才能达到最大功率”的思路。实际电缆识别仪通常会根据应用目的，对输出电压、电流、频率和阻抗范围进行综合设计。尤其在现场使用时，线路可能存在断路、接地、并联设备、分支以及其他电缆耦合等情况，这些因素往往比单纯的输出阻抗参数更加直接地影响识别结果。

对于长距离电缆来说，线路本身就不是一个简单的纯电阻负载。随着距离增加，电缆的对地电容会逐步累积，绝缘状态、屏蔽层接地方式以及线路两端连接状态也会改变信号的传输特性。如果电缆与大地之间存在较强的泄漏通道，发射机输出的识别信号可能被部分分流，导致远端检测到的信号幅度下降。

因此，在判断长距离电缆识别效果时，不能只看发射机的输出阻抗，还需要关注发射机是否具备足够的带负载能力。简单来说，不只是“匹配不匹配”的问题，更重要的是发射机能不能在复杂线路条件下，把稳定的识别信号有效送入目标电缆。

对于现场工作人员而言，可以把这个过程理解成“水管送水”。发射机相当于水泵，电缆相当于一条很长的管道。如果管道较短、阻力较小，水泵很容易把水送过去；如果管道很长，而且中途存在泄漏、分流，水流就会明显减弱。此时真正需要关注的，不只是水泵接口尺寸是否匹配，还包括水泵本身的输出能力以及管道实际状态。

长距离电缆识别时，接线方式也是影响信号强弱的重要因素。不同设备采用的接线方式可能不同，有的需要通过电缆导体和大地形成回路，有的需要利用芯线与屏蔽层形成信号回路。如果接线回路不完整，即使发射机本身输出性能较好，也可能出现信号注入不足的问题。

特别是在带电电缆识别场景中，设备的信号注入方式与安全设计同样重要。普通的停电状态电缆识别，可以直接在线路上施加识别信号；而带电电缆识别需要考虑线路本身的工作电压以及现场安全条件，对设备的检测方式和隔离设计要求更高。因此，选购电缆识别仪时，不能单独以“输出阻抗”作为判断依据。

从选型角度来说，长距离电缆识别更建议综合关注发射信号频率、输出能力、负载适应范围、抗干扰能力以及接收机灵敏度。因为真正决定最终识别效果的，是发射端和接收端共同作用的结果。发射信号足够稳定，接收机又能够从复杂的工频干扰、谐波以及邻近电缆信号中准确提取目标信号，才能提高长距离识别的可靠性。

另外，电缆之间的电磁耦合也是现场经常遇到的问题。当多根电缆并行敷设时，识别信号可能通过电容或电感耦合进入邻近电缆。如果目标电缆距离较长，而周边又有多根同路径电缆，那么即使发射机输出信号较强，也不一定能够直接得到理想的识别结果。因此，接收机是否支持方向判断、特征信号识别或者较强的抗干扰能力，同样非常关键。

从这一点来看，长距离电缆识别更加适合采用“发射端保证信号有效注入，接收端保证目标信号准确识别”的整体思路。输出阻抗当然重要，但它只是发射机参数中的一个环节，不能单独决定识别距离，也不能简单认为输出阻抗越低越好或者越高越好。

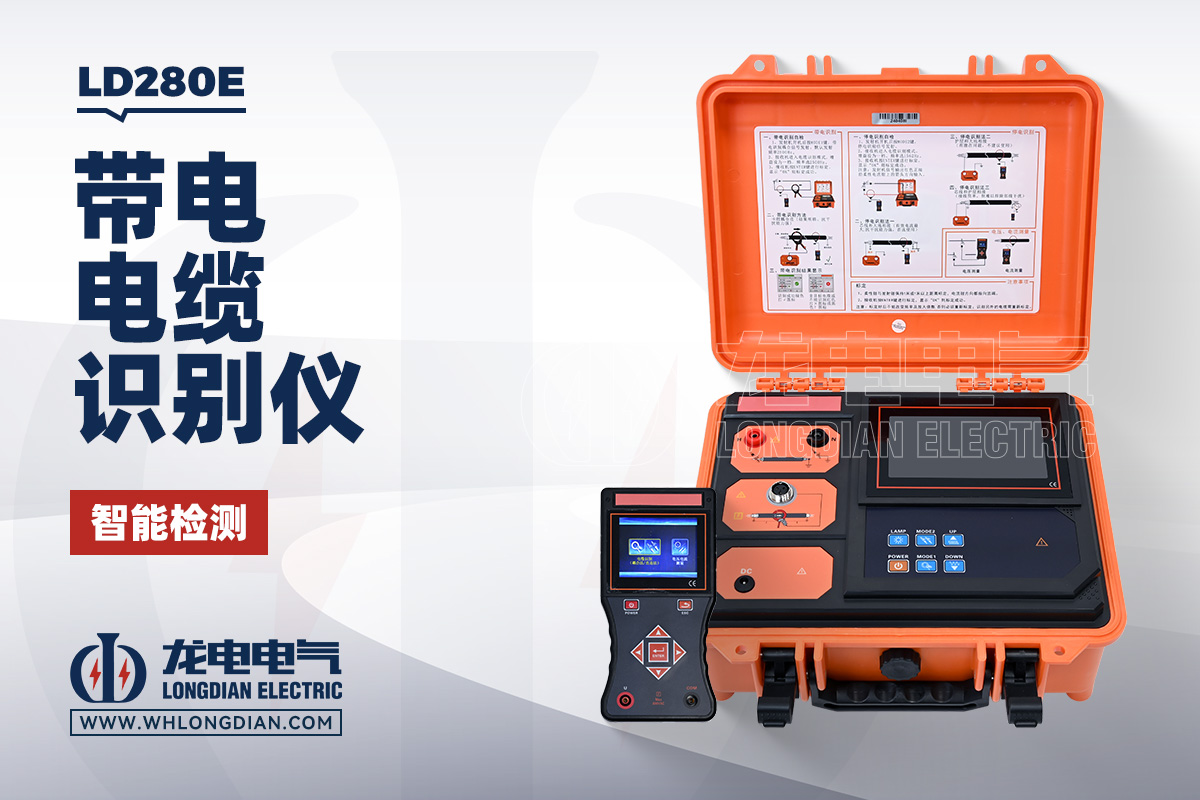

武汉市龙电电气设备有限公司生产的LD280E带电电缆识别仪，主要面向现场电缆识别需求，可用于带电条件下的电缆识别工作。在实际应用中，除了关注设备的发射信号性能，还需要根据现场电缆长度、线路结构和周边干扰情况合理选择检测方式。

使用LD280E带电电缆识别仪进行长距离电缆识别时，现场人员应先确认电缆的运行状态和敷设情况，再按照设备要求完成接线和信号检测。对于距离较长、并行电缆较多的现场，应重点观察接收信号的稳定性以及目标电缆与邻近电缆之间的信号差异。如果现场信号偏弱，还需要排查接线、接地、线路绝缘和周围干扰等因素，而不能直接归结为输出阻抗问题。

实际工作中，还有一种情况容易被忽略，那就是电缆两端的连接状态。电缆是否接入负载、屏蔽层是否接地、是否存在中间接头、是否有分支线路等，都会改变线路的等效阻抗。对于长距离线路，这些变化对识别信号传输的影响可能更加明显。因此，在进行长距离电缆识别之前，了解线路结构往往比单纯查看一项仪器参数更有意义。

归根结底，长距离电缆识别确实需要关注发射机的输出阻抗，但不能把它当成唯一指标。更合理的判断方式，是看发射机是否能够适应实际线路负载，能否稳定输出识别信号，再结合电缆长度、接地条件、线路结构以及现场干扰情况综合判断。对于带电电缆识别，还应优先关注设备的安全性和适用范围。

因此，在选择电缆识别仪时，不建议只问“输出阻抗是多少”，而应该进一步了解设备在不同线路条件下的信号输出能力、识别方式和抗干扰性能。武汉市龙电电气设备有限公司生产的LD280E带电电缆识别仪，可用于相关带电电缆识别场景。对于长距离线路，合理的设备选型配合正确的现场接线和检测方法，才能让长距离电缆识别结果更加稳定、可靠。
