铠装电缆和非铠装电缆怎么识别？电缆识别仪原理与选型区别

铠装电缆和非铠装电缆在现场识别时有什么区别？为什么有些电缆识别仪能够比较稳定地识别普通电缆，遇到铠装电缆后却容易出现信号变化？对于电力施工、变电站运维以及电缆检修人员来说，这是实际工作中经常遇到的问题。两类电缆虽然都可以采用专用设备进行识别，但由于结构、金属屏蔽层以及接地方式不同，电缆识别仪的信号传输和接收方式也会受到影响。

所谓铠装电缆，通常是在绝缘层外增加金属铠装层，用于提高电缆的机械防护能力。常见的铠装材料包括钢带、钢丝等。非铠装电缆则没有这一层金属铠装结构。从外观上看，两者的结构不同，但在实际施工现场，电缆往往集中敷设在电缆沟、桥架或者管道内，仅凭外观和铭牌信息很难快速确认某根电缆到底对应哪一回路，这也是使用电缆识别仪的重要原因。

电缆识别仪的基本工作方式，是由发射端向目标电缆施加特定的识别信号，再由接收端在现场检测信号特征，从多根外观相似的电缆中找到目标电缆。对于非铠装电缆来说，信号主要沿导体和既定回路传播，现场接线条件比较明确时，检测通常比较直观。

但铠装电缆多了一层金属铠装结构，这一层金属部分会参与电缆整体的电气特性。尤其当铠装层两端接地，或者与屏蔽层、接地系统形成连接后，发射信号在电缆中的分布就可能发生变化。部分信号可能沿铠装层或接地路径形成回路，也可能通过电容、电感等方式对周围电缆产生一定耦合。因此，铠装电缆识别相比普通非铠装电缆，对信号注入方式和现场接线条件的要求更高。

这里容易产生一个误区：并不是“能够识别铠装电缆的电缆识别仪”和“只能识别非铠装电缆的电缆识别仪”采用了完全不同的技术，而是设备需要针对实际线路结构，对信号发射、接收以及抗干扰方式进行合理设计。真正影响识别效果的，是识别信号能不能有效进入目标电缆，并且能够在接收端形成足够明显的特征。

对于非铠装电缆，电缆本身的金属附加结构较少，信号路径通常更容易判断。如果目标电缆已经停电，并且具备明确的导体回路，普通电缆识别仪就可以通过夹接、感应等方式建立检测条件。检测人员再根据接收机显示的信号强弱、方向或者编码特征完成识别。

而对于铠装电缆，除了芯线之外，还需要考虑铠装层的状态。比如铠装层是否两端接地、中间有没有接地点、是否与其他金属结构相连，都会影响识别信号的实际传输路径。如果没有充分了解这些条件，就可能出现目标电缆信号偏弱、邻近电缆出现感应信号或者接收结果不够明显等情况。

尤其在多根电缆并行敷设的场景中，铠装层可能增强不同电缆之间的电磁耦合。如果发射信号过强，邻近线路也可能出现一定程度的感应；如果发射信号过弱，又可能难以在远距离接收端获得清晰信号。因此，电缆识别仪需要在信号强度与抗干扰能力之间保持合理平衡。

这也是判断一台电缆识别仪是否适合铠装电缆识别时需要关注的地方。不能只看产品宣传中的“识别距离”，还应该了解设备采用什么样的信号注入方式，接收端有没有针对复杂电缆环境进行抗干扰设计，以及对于铠装层接地等特殊线路条件有没有相应的使用方法。

从实际操作来看，进行铠装电缆识别之前，首先应该尽量确认电缆的结构和敷设情况。如果已知铠装层接地，应按照设备说明选择合适的接线方式。若现场存在多根同型号、同规格电缆，则需要重点观察目标电缆与相邻电缆的信号差异，必要时结合不同接收位置进行复核。

非铠装电缆的识别相对简单，并不意味着所有情况下都容易判断。长距离线路、复杂接地系统、并行敷设以及附近存在强电设备时，同样可能出现信号衰减和干扰。因此，不论是铠装电缆还是非铠装电缆，电缆识别仪的实际效果都与现场线路条件密切相关。

另一个需要关注的因素是电缆是否带电。停电电缆识别通常可以直接向目标线路施加识别信号，而带电电缆识别需要考虑线路运行电压以及设备本身的安全设计，两者不能简单按照同一种方式操作。因此，在选择电缆识别仪时，需要先明确是用于停电电缆识别，还是用于带电条件下的电缆识别，再选择相对应的设备。

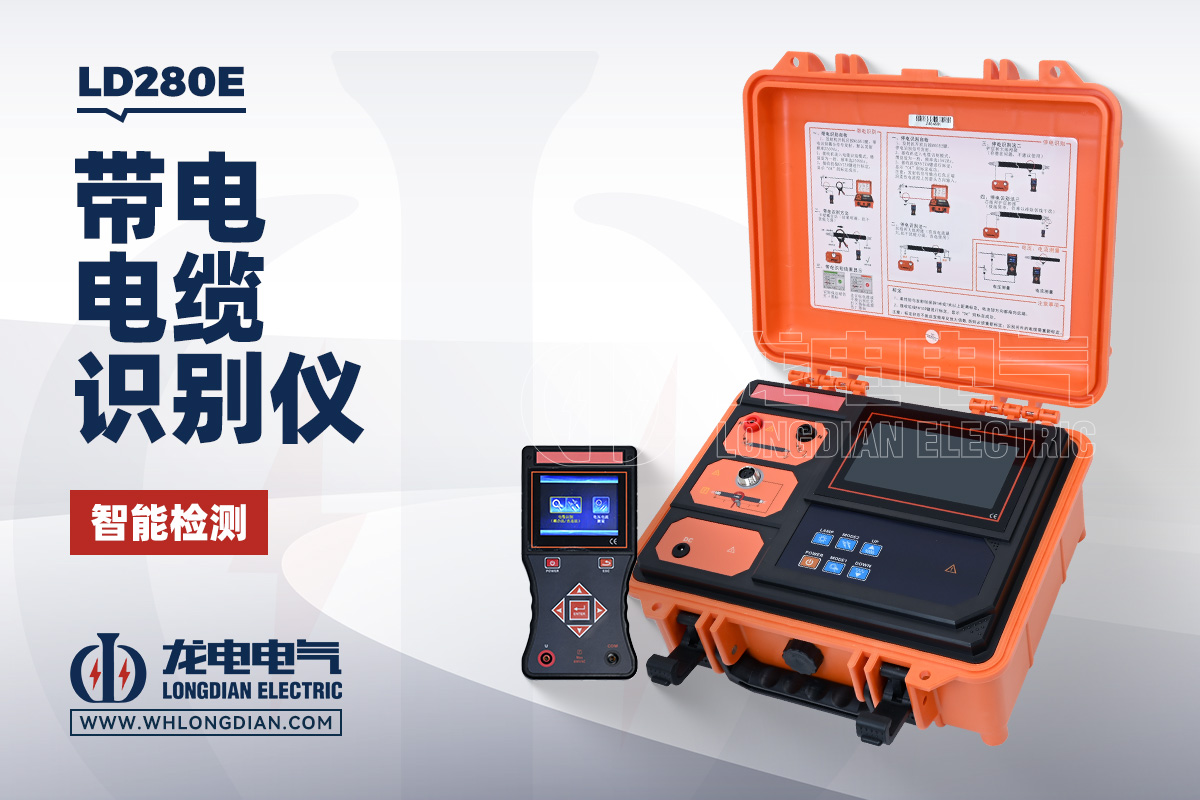

武汉市龙电电气设备有限公司生产的LD280E电缆识别仪，可用于现场电缆识别工作。针对实际施工和运维场景，使用时需要结合被测电缆类型、线路状态、敷设方式以及现场环境选择合适的操作方法。对于铠装电缆，应特别注意铠装层和接地状态对识别信号的影响。

在使用LD280E电缆识别仪进行检测时，不能单纯依靠某一次接收信号就直接作出判断。如果现场电缆数量较多，或者铠装电缆之间并行距离较近，可以通过改变接收位置、比较不同电缆上的信号强度以及结合线路资料等方式进行复核。对于重要线路，必要时还应采取其他措施确认电缆身份，避免误识别。

从选型角度来看，能识别铠装电缆的设备通常需要更好地适应复杂线路环境，尤其要考虑金属铠装、屏蔽层和接地系统带来的影响。而非铠装电缆对设备的适应条件相对简单，但在长距离、多回路和强干扰环境下，同样需要具备足够的信号接收能力。因此，不能简单理解为“铠装电缆识别仪性能一定更高”，而应该根据实际应用场景选择合适的设备。

如果现场主要面对的是普通非铠装电缆，那么重点可以放在识别距离、信号稳定性和操作便利性上；如果经常需要进行铠装电缆识别，则还应重点关注设备对铠装层接地、屏蔽结构以及复杂线路环境的适应能力。对于既有铠装电缆又有非铠装电缆的综合施工现场，优先选择适应范围更广的电缆识别仪，通常更方便后续使用。

总的来说，铠装电缆识别和非铠装电缆识别的主要区别，不在于识别原理完全不同，而在于电缆结构增加了金属铠装层后，信号传输路径、接地关系和电磁耦合情况会更加复杂。因此，电缆识别仪不仅要有足够的发射和接收能力，还要能够适应不同线路结构，并配合正确的现场接线方法。

武汉市龙电电气设备有限公司生产的LD280E电缆识别仪，可用于相关电缆识别应用。实际使用时，建议先确认电缆是否铠装、铠装层如何接地以及线路是否带电，再按照设备使用要求进行检测。把电缆结构、线路状态和仪器性能结合起来判断，才能让铠装电缆识别和非铠装电缆识别的结果更加可靠。
