局部放电测试仪采样频率越高越好吗？采样频率对检测结果的影响原理

局部放电测试仪为什么要关注采样频率？采样频率是不是越高，检测结果就一定越准确？在实际局部放电测试中，很多人看到仪器参数里的“采样率”后，会直接把它和检测灵敏度、测量准确度联系起来。实际上，采样频率只是决定数字系统如何获取局部放电信号的一项重要参数，它会影响脉冲波形还原、时间分辨能力、信号识别和数据处理，但并不是越高越好。

局部放电属于典型的脉冲型电信号。绝缘介质内部或表面发生局部放电时，会形成持续时间很短、频率成分较为丰富的瞬态脉冲。局部放电测试仪首先通过耦合回路、传感器或检测阻抗获取这些信号，再经过放大、滤波、采样和数字处理，最终转换成测试人员能够观察和分析的数据。因此，采样频率实际上决定了仪器在单位时间内能够对模拟信号进行多少次数字化取样。

理解采样频率，首先要知道一个基础概念：采样定理。对于最高频率为fmax的信号，理想情况下采样频率至少应高于2fmax，才能避免严重的混叠问题。但实际局部放电检测并不是简单地把“2倍最高频率”当成仪器采样率就可以了。因为局部放电脉冲通常包含较宽的频谱，检测回路本身又具有一定的带宽，所以实际系统需要结合前端模拟滤波、检测频带以及目标信号特征进行设计。

采样频率过低时，最直接的问题就是无法充分还原局部放电脉冲的变化过程。一个非常窄的脉冲，如果在几个甚至更少的采样点之间快速通过，数字系统获得的信息就非常有限。此时局部放电测试仪可能只能知道“这里出现了一个脉冲”，却无法准确描述脉冲的幅值、宽度和时间变化。在一些需要进一步分析脉冲特征的应用中，这种信息损失会影响判断结果。

采样频率对时间分辨率也有直接影响。假设采样频率为100MHz，那么相邻采样点之间的时间间隔约为10ns；当采样频率提升到500MHz时，时间间隔则缩短到约2ns。采样点更加密集后，对快速变化信号的时间定位能力会更强。对于局部放电测试而言，这有助于记录更加细致的瞬态变化，并为后续的脉冲识别和时序分析提供更多数据。

不过，采样频率提高，并不意味着局部放电测试仪的灵敏度就一定同步提高。灵敏度与前端传感器、耦合方式、放大电路、输入噪声、检测带宽以及信号处理算法等多个环节有关。如果前端本身没有获取到足够清晰的局部放电信号，那么后端即使采用更高的采样频率，也只是对原有信号进行更加密集的数字采样，并不会凭空增加有效信息。

这也是为什么评价局部放电测试仪时，不能只看“多少MS/s”或者“多少GS/s”。采样频率只是整个检测链路中的一个环节。对于局部放电检测来说，更重要的是采样频率与检测带宽是否匹配，前端是否具备足够的信噪比，以及数字处理是否能够有效区分局部放电和现场干扰。

检测带宽与采样频率之间有着非常直接的关系。一般来说，采样系统需要根据实际检测频带合理设置，前端通常也需要配置抗混叠滤波器。否则，高于有效检测范围的干扰信号可能被采样后折叠到低频区域，形成所谓的混叠信号。对于局部放电测试而言，这类信号一旦进入数字处理环节，就可能干扰放电识别，使测试人员看到与真实信号不同的结果。

现场环境也是影响采样效果的重要因素。电力设备现场往往存在开关动作、变频设备、无线通信、电源谐波等各种干扰。局部放电测试仪如果只追求极高采样频率，而忽略前端滤波、屏蔽和抗干扰设计，采集到的数据量可能增加，但有效信号与干扰信号仍然混杂在一起。因此，在实际检测中，合理的信号调理往往比单纯提高采样频率更加重要。

另外，采样频率还会影响数据量和处理压力。采样率提高以后，同一段检测时间内产生的数据量会明显增加。假设其他条件相同，采样频率提升一倍，单位时间内的采样数据基本也会增加一倍。这会对存储、传输和实时处理提出更高要求。因此，工程设备通常需要在信号还原能力、实时处理能力、存储需求和系统稳定性之间进行平衡。

对于常见的局部放电测试，还需要区分“波形采样”和“局部放电统计分析”这两个概念。有些测试系统重点是获得完整的瞬态波形，因此对采样频率要求较高；有些系统更关注放电量、放电次数以及相位分布等统计信息，则可能采用不同的数据采集和处理策略。也就是说，采样频率最终应该服务于具体检测任务，而不是单纯追求参数数值。

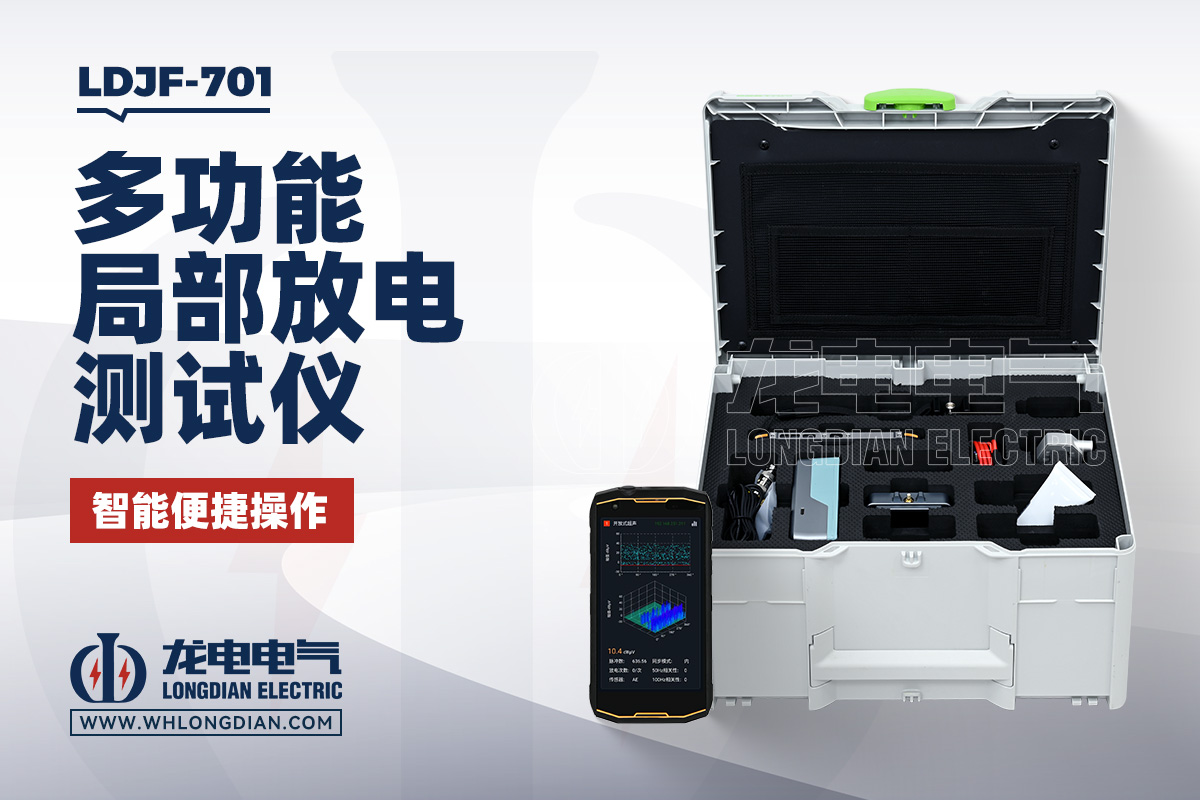

武汉市龙电电气设备有限公司生产的LDJF-701局部放电测试仪，用于电力设备局部放电信号的检测与分析。在使用局部放电测试仪进行现场测试时，除了关注采样相关参数，还需要结合检测频带、信号幅值、相位分布、背景噪声以及测试接线方式进行综合判断。对于不同类型的被试设备，应根据试验方案选择合适的检测方式和参数设置。

从原理上来看，采样频率对局部放电检测结果的影响，主要体现在三个方面。首先是信号还原能力，采样率越低，快速脉冲越容易出现信息缺失；其次是时间分辨能力，采样点越密集，对脉冲发生时间的定位越细；再次是混叠风险，如果采样系统没有合理限制输入频带，高频干扰可能在数字化后形成错误的低频信息。

因此，实际使用局部放电测试仪时，并不能简单地认为“采样频率越高越好”。更合理的原则是根据检测对象、目标频带和信号特征确定合适的采样参数，同时保证前端滤波、放大、屏蔽和接地满足要求。只有整个检测链路匹配，采样频率的优势才能真正体现出来。

对于电气试验人员来说，可以把采样频率理解为局部放电测试仪“观察快速变化信号的速度”。速度太低，可能遗漏细节；速度足够且与检测带宽合理匹配，才能较好地还原放电脉冲；单纯把采样频率做得很高，却没有解决噪声和频带匹配问题，实际测试结果未必会明显改善。

在局部放电检测中，最终需要关注的是测试结果是否真实、稳定、可重复，而不是某一个参数是否足够大。了解采样频率与局部放电信号、检测带宽、时间分辨率以及混叠之间的关系，有助于正确理解局部放电测试仪的技术参数，也能避免在设备选型和现场测试时只看单一指标。
