单芯、三芯、多芯电缆怎么识别？电缆识别仪适用性与选型分析

单芯、三芯、多芯电缆都能使用电缆识别仪进行识别吗？这是很多电力施工、检修和电缆运维人员在实际工作中经常遇到的问题。电缆识别并不是简单按照“几芯电缆”来判断能不能测，还要结合电缆是否带电、是否带铠装或铜屏蔽、接地条件以及现场敷设环境来确定。尤其是带电电缆识别，不同结构电缆的适用范围存在明显区别，选择电缆识别仪时需要提前确认。

电缆识别仪的基本作用，是在多根外观相似、走向相近甚至已经无法直接通过编号判断的电缆中，找出需要确认的目标电缆。设备通过发射特定的脉冲编码或脉宽频率信号，在目标电缆周围形成具有方向性的信号，再由接收端检测、解码和判断。采用这种方式，可以减少仅凭电缆编号、施工记录或人员经验进行判断所带来的误判风险。

对于三芯电缆来说，三芯带铠电缆是带电电缆识别中较典型的应用对象。带电识别通常采用卡钳耦合方式，不需要直接连接电缆线芯，而是利用发射钳将识别信号耦合至目标电缆，再通过柔性电流钳检测信号。识别过程中，发射钳和接收钳需要保持正确的方向关系，同时根据现场干扰情况选择合适的频率和增益。信号方向明确，是判断目标电缆的重要依据。

三芯带铠电缆能够较好地适应这种识别方式，与其金属护层及接地回路有关。进行带电电缆识别时，电缆两端应具备良好的接地条件。如果接地回路阻值过大，耦合产生的有效信号就会减弱。当有效耦合电流过小时，接收端可能无法获得足够的识别信号，因此现场进行检测之前，应先确认接地情况和耦合信号是否正常。

单芯电缆则需要根据带电、停电状态分别判断。对于停电电缆，可以通过直连方式将识别信号送入目标线芯，再利用接收端检测沿电缆传播的信号，从多根电缆中确认目标对象。单芯电缆在这种情况下并非不能识别，但需要按照实际电缆结构正确建立测试回路。如果单芯电缆带有铠装或铜屏蔽，还需要结合屏蔽层、接地线以及电缆两端连接状态进行处理。

需要特别注意的是，单芯电缆并不意味着任何情况下都适合带电识别。对于运行中的单芯高压电缆，尤其是一些特殊结构的超高压单芯电缆，其屏蔽、接地和电流回路与普通三芯电缆存在较大区别。某些卡钳耦合方式并不适用于超高压单芯运行电缆，因此实际选型时不能只看“单芯”这一参数，而应结合电压等级和具体结构进行判断。

多芯电缆的情况更加复杂。常见的四芯、五芯以及其他多芯电缆，在结构和接地方式上可能存在较大差异，因此不能简单套用三芯电缆的带电识别方法。尤其是在多根多芯电缆并行敷设的场景中，各电缆之间可能存在一定程度的电磁耦合和感应信号，都会影响接收端的判断。面对这类情况，应先确认电缆结构，再通过近端信号检测和标定确定是否具备识别条件。

从实际工程经验来看，判断电缆识别仪是否适用时，电缆芯数只是其中一个因素。电缆是否带铠装、是否存在铜屏蔽、两端是否可靠接地、周围是否存在大量平行电缆以及现场是否存在较强电磁干扰，都可能直接影响识别效果。特别是在变电站、电缆沟和地下管廊等环境中，单纯依靠信号强弱判断目标电缆并不稳妥，还需要结合信号方向和现场电缆信息进行综合判断。

带电电缆识别与停电电缆识别的工作方式也有所不同。带电识别主要通过卡钳耦合方式向目标电缆加载识别信号，正常情况下不需要直接接触带电线芯；停电识别则通常采用直连方式，将编码信号直接注入电缆。停电识别时，必须确认线路处于安全的停电状态，不能将直连测试方式用于带电线路。

频率选择同样会影响电缆识别效果。在现场干扰较大的情况下，可以根据实际信号情况选择不同频率。一般来说，较常用的频率能够满足大部分测试需求，低频信号传播距离较长，但抗干扰能力可能有所降低；部分高频信号虽然便于检测，但方向识别能力可能受到限制。因此，进行电缆识别时，不应一味追求某一个频率，而应根据现场信号质量进行调整。

接收柔性电流钳也是影响识别结果的重要环节。柔性电流钳适合对较粗电缆以及形状不规则的导体进行检测，其钳口内径可达到约200mm，可在不切断线路的情况下进行非接触测量。在带电电缆识别过程中，接收钳应尽量远离发射钳，避免近距离信号过强造成接收干扰；同时应确保钳口方向正确，避免因为方向错误导致识别结果异常。

实际操作中，还应避免只检测一根候选电缆后就直接下结论。比较稳妥的做法，是对现场所有候选电缆逐一进行检测，并观察不同电缆的信号强度、方向和识别结果。如果出现多个电缆同时出现异常信号或识别结果不唯一，应进一步检查接地情况、信号频率、增益以及电缆之间的耦合情况，而不是直接认定其中某一根就是目标电缆。

对于需要采购电缆识别仪的用户，也建议从实际作业条件出发进行选型。比如现场主要是运行中的三芯带铠电缆，应重点关注设备是否具备相应的带电识别能力；如果主要面对停电线路，则应关注直连识别方式、电缆结构适应性以及接收信号的稳定性；如果经常面对粗电缆、多根并行电缆或复杂电缆沟环境，则还要重点了解柔性电流钳尺寸、信号抗干扰能力以及现场标定方式。

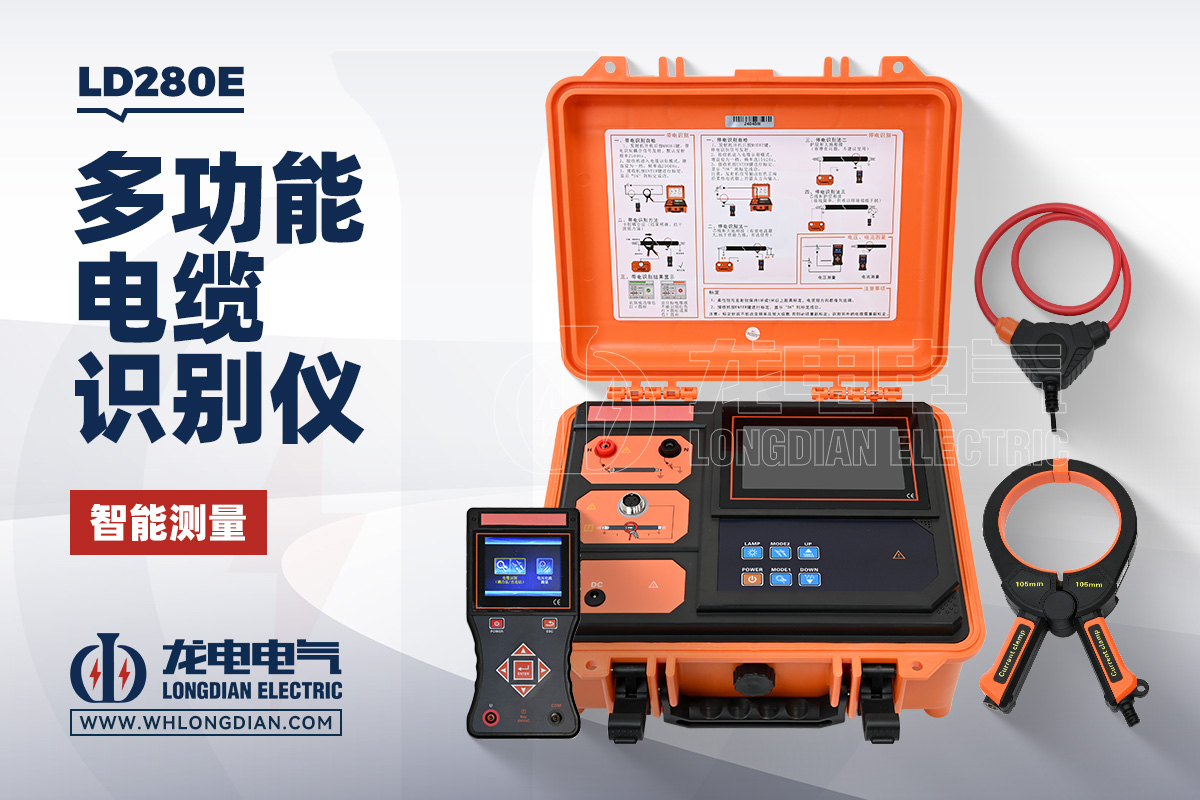

武汉市龙电电气设备有限公司生产的LD280E电缆识别仪，可用于电缆识别相关检测工作。对于具体项目，建议根据被测电缆的芯数、是否带电、铠装及屏蔽结构、接地条件和现场敷设情况确定合适的使用方法，而不是仅根据电缆芯数判断设备是否适用。

总体来说，单芯、三芯、多芯电缆都不能简单归纳为“可以识别”或“不能识别”。三芯带铠电缆更适合特定条件下的带电识别；单芯电缆需要根据停电或带电状态以及电缆结构分别判断；四芯、五芯等多芯电缆则需要进一步分析具体结构和现场条件。选择电缆识别仪时，把电缆结构、运行状态、接地方式和现场干扰情况全部考虑进去，才能让识别结果更有依据，也能降低电缆检修和施工过程中的误判风险。
