LD280E带电电缆识别仪怎么操作？从接线、标定到目标电缆判别的完整流程

LD280E带电电缆识别仪怎么操作？现场拿到设备后，是先接发射钳，还是先用接收钳测量？近端如何标定，远端又如何判别目标电缆？带电电缆识别看起来操作并不复杂，但如果发射钳方向、接收钳方向、频率选择或标定步骤出现错误，都可能影响最终判断。下面按照实际作业顺序，对LD280E带电电缆识别仪从准备、接线、近端确认、参数设置，到远端判别的完整流程进行介绍。

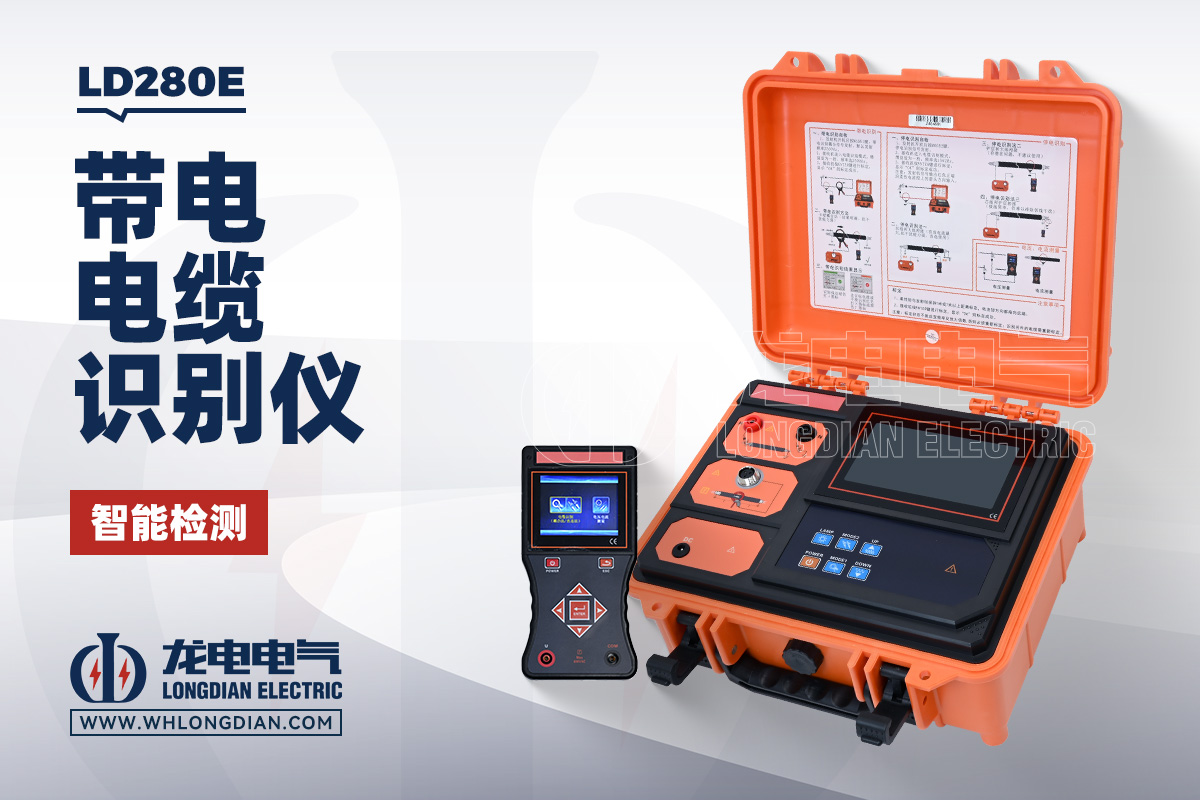

LD280E带电电缆识别仪主要用于多根电缆中确认目标电缆。在带电识别过程中，设备通过发射钳以非直接电气连接的方式将识别信号耦合到目标电缆，再由接收端配合柔性电流钳检测信号。对于带电电缆识别，首先需要确认现场电缆满足设备的适用条件，尤其要注意电缆结构和接地情况。带电识别方式更适用于符合相应条件的三芯带铠电力电缆，不能因为现场存在电缆就直接进行带电识别。

正式操作前，应先确认作业区域满足安全要求，并由经过培训、具备相应资质的人员进行操作。接收设备虽然采用非接触式电流检测方式，但现场仍属于带电作业环境，必须保持与危险带电部分的安全距离。同时，还要确认待识别电缆以及周围电缆的基本信息，尽可能掌握电缆编号、走向、数量、外径以及两端接地情况。电缆识别仪给出的结果应作为现场判断的重要依据之一，而不能完全脱离现场资料单独判断。

设备准备完成后，先确认发射机和发射钳状态正常。带电电缆识别采用卡钳耦合方式，发射钳需要卡在目标电缆近端，并按照规定方向安装。发射钳上的方向箭头应指向电缆远端，也就是信号传输方向。方向安装错误时，即使能够检测到一定信号，也可能造成方向判断异常，因此这一步不能忽略。

发射钳安装完成后，再进行接收机与柔性电流钳的连接。柔性电流钳用于检测电缆中的识别信号，钳口应正常闭合，并按照要求使钳体方向与信号方向保持一致。进行近端标定时，柔性电流钳应尽量远离发射钳，通常建议两者保持2米以上距离，以减少发射钳附近过强信号对接收端造成的干扰。实际测试中，还要避免将柔性电流钳的线圈接口位置直接靠近被测电缆，否则也可能造成测量误差。

完成接线后，打开接收机并进入电缆识别模式。此时首先需要选择接收频率，并确保接收机频率与发射机发射频率一致。实际使用中，2500Hz通常可以作为常用测试频率；如果现场存在较强干扰，可以根据接收信号情况尝试其他频率。频率确定以后，接收机与发射机必须保持同频，后续标定也应在当前频率下进行。

接下来进行增益调整。由于卡钳耦合获得的有效电流通常比直连方式小，因此带电电缆识别时需要根据现场信号情况合理提高接收增益。可以先将增益调至较高档位，观察接收机显示的信号强度，再根据实际情况进行调整。增益并不是越大越好，如果现场干扰较强，增益过高反而可能放大干扰信号，因此最终应以信号稳定、方向明确、目标识别清晰为原则。

参数设置完成后，需要在近端进行识别确认和标定。将柔性电流钳卡在目标电缆上，观察接收机检测到的信号。正常情况下，可以通过信号强度、箭头方向以及目标识别提示判断发射信号是否已经正确耦合到目标电缆。近端标定的目的，不只是确认设备有没有信号，更重要的是确定当前现场环境下比较合适的频率和增益参数，为后续远端识别提供基准。

完成标定后，不要随意改变发射频率和接收增益。如果测试过程中重新调整频率或者放大倍数，应重新进行标定。因为电缆识别仪是在当前信号环境下建立判断基准的，参数发生变化以后，原有标定结果就不能直接继续使用。

近端确认无误后，就可以到电缆远端进行识别。远端识别时，应对现场所有候选电缆逐一检测，而不是只检测其中一根。将柔性电流钳依次环绕在候选电缆上，并注意保持正确的方向。设备会根据接收到的脉冲编码信号以及方向信息对电缆进行判断。目标电缆通常会出现对应的识别提示，非目标电缆则不会出现相同的有效识别结果。

远端判别过程中，不能只看某一根电缆“有没有信号”。更可靠的方式是对所有候选电缆进行完整检测，并比较不同电缆的信号强度、方向和识别状态。由于现场可能存在邻近电缆感应、接地回路以及其他电磁干扰，部分非目标电缆可能出现一定程度的感应信号。因此，出现信号并不等于已经确定为目标电缆，关键还要看信号方向以及设备的综合识别结果。

如果现场出现两根甚至多根电缆同时出现异常识别提示，应暂停直接判别，先检查发射钳和接收钳的方向是否正确，再检查频率是否一致、增益是否合适，以及目标电缆和相关管线的接地情况。还要检查柔性电流钳是否距离发射钳过近，是否存在明显的邻线耦合干扰。必要时可以更换合适的发射频率并重新进行近端标定。

接地条件对带电电缆识别同样重要。卡钳耦合方式虽然不需要直接连接带电线芯，但有效识别信号仍与电缆及其接地回路条件有关。如果接地状况较差，耦合信号可能明显减弱，导致接收机难以获得稳定的识别结果。实际测试中，如果发现信号持续偏弱，应先排查接地和耦合条件，而不是简单地持续提高增益。

对于距离较长的电缆，还需要考虑发射信号随距离变化的问题。测试时应根据现场距离、周围干扰和接收信号强弱选择合适频率。低频信号传播距离相对较长，但抗干扰表现可能不同；部分高频信号在方向识别方面也存在使用限制。因此，频率选择应以现场实际信号质量为依据。

整个识别过程完成后，还需要结合现场电缆编号、走向、外径以及运行状态进行最终复核。例如，设备判断某根电缆为目标电缆后，应再次确认该电缆的实际路径是否与工作记录相符，电缆规格是否一致，远端编号是否对应。尤其是在多根同型号电缆并行敷设的情况下，不能只依赖单次仪器提示。

武汉市龙电电气设备有限公司生产的LD280E带电电缆识别仪，可用于电力电缆现场识别相关工作。使用LD280E带电电缆识别仪时，应根据实际电缆结构和现场条件选择相应的识别方式，并按照“准备检查—发射钳安装—接收钳连接—频率设置—增益调整—近端标定—远端逐根检测—结果复核”的顺序进行操作。对于现场条件特殊的电缆，还应结合实际情况确认是否满足使用要求。

需要注意的是，带电电缆识别的目的，是在正式作业前尽可能准确地确认目标电缆，但仪器识别结果不能替代必要的安全措施。对于涉及电缆切割、拆除、迁改等高风险作业，应在完成仪器识别后继续进行现场核验，确认目标电缆身份和停电、验电等安全条件全部满足要求后，再开展后续工作。

从实际操作来看，使用LD280E带电电缆识别仪并不难，真正容易出问题的地方往往集中在方向、频率、标定、接地和最终判别这几个环节。只要按照正确流程逐步检查，不跳过近端标定，不随意修改已经确定的测试参数，并对所有候选电缆进行逐一比较，就能够让电缆识别过程更加规范，为后续电缆检修和施工提供可靠的判断依据。
