带电电缆识别仪柔性线圈怎么缠绕？掌握信号最强位置，提高电缆识别准确性

带电电缆识别仪的柔性线圈应该怎么缠绕？为什么同一根电缆，柔性线圈放在不同位置，接收到的识别信号强弱会有明显变化？在实际电缆识别过程中，柔性电流钳的安装方向、缠绕方式以及线圈与电缆的相对位置，都会影响接收信号。如果位置没有放对，即使发射端工作正常，也可能出现信号偏弱、方向判断不稳定甚至识别异常的情况。因此，掌握带电电缆识别仪柔性线圈的正确使用方法，是现场测试中非常重要的一步。

带电电缆识别仪通常通过发射端向目标电缆施加具有特征的脉冲或脉宽频率信号，再利用接收器的柔性电流钳检测目标电缆上的信号。柔性线圈本质上是接收端的感应单元，能够对电缆周围的电磁信号进行检测。由于信号存在方向性，所以柔性线圈不仅要“卡住电缆”，还要保证线圈箭头方向符合设备规定的信号输入方向。

使用柔性线圈之前，应先检查线圈外观、插头以及连接接口是否正常。将柔性线圈连接到接收器后，应确认接收器已经进入电缆识别功能。正式检测时，柔性线圈需要完整环绕被测电缆，并确保线圈能够正常闭合。如果线圈没有完全闭合，或者线圈接口位置过于靠近被测电缆，都可能对检测结果造成影响。

柔性线圈的缠绕方式比较简单，但方向不能弄错。在进行带电电缆识别时，应将柔性线圈依次环绕在候选电缆上，同时观察线圈上的方向箭头。箭头应指向电缆远端，即规定的脉冲编码信号输入方向。只有方向正确，接收器才能按照正常的信号方向进行判别。实际操作中，如果发现信号存在但方向显示异常，可以先检查柔性线圈方向，而不是立即判断电缆本身存在问题。

除了方向之外，柔性线圈的位置也很重要。进行近端标定时，柔性线圈不宜紧贴发射钳。发射钳附近的耦合信号比较强，如果接收线圈距离过近，接收端可能受到过强的直接干扰。因此，实际操作中应让柔性线圈尽量远离发射钳，通常建议保持2米以上距离，再进行信号检测和标定。这样得到的信号更接近电缆实际传播后的状态，也更有利于后续远端识别。

那么，柔性线圈放在电缆什么位置时，识别信号最强？这里需要先区分“检测位置”和“最佳测量位置”。对于柔性线圈来说，最重要的并不是寻找一个固定的“最佳点”，而是让被测电缆尽可能位于柔性线圈内部的几何中心位置。这样线圈与电缆之间的耦合状态更加稳定，通常更有利于获得清晰的检测信号。

如果现场电缆较细，可以让电缆基本处于柔性线圈的中心位置，避免电缆紧贴线圈某一侧。对于较粗电缆，则应确认线圈能够正常闭合，并尽量让电缆处于线圈有效检测区域内。如果电缆位置明显偏向线圈边缘，接收状态可能发生变化，尤其是在不同候选电缆之间进行比较时，可能造成信号强弱差异。

实际检测时，还应避免将柔性线圈的接口或线圈连接部位直接靠近电缆。柔性线圈通常存在一个接口区域，这个位置不适合作为主要检测位置。正确的做法是让电缆通过柔性线圈的有效感应区域，而不是贴着接口位置测量。这样可以减少因线圈结构和局部耦合差异造成的测量误差。

在判断“信号最强位置”时，还要注意发射信号沿电缆传播后会受到线路长度、接地条件、电缆结构以及周围金属导体等因素影响。因此，在远端识别时，并不是距离越近的位置信号就一定越强，而是应该在实际检测位置观察信号强度和方向是否稳定。对于多根并行电缆，更需要采用相同的测量方法和相近的线圈位置，对各根候选电缆逐一进行比较。

带电电缆识别仪使用柔性线圈时，增益设置也会直接影响对“最强信号”的判断。如果增益设置过低，目标信号可能不明显；如果增益过高，则可能把周围感应干扰一并放大。因此，现场通常先根据近端标定结果确定合适的增益，再到远端对候选电缆进行检测。不能因为某根电缆显示的信号幅度比较大，就直接认为它一定是目标电缆。

在一些复杂现场，非目标电缆也可能存在一定程度的感应信号。这时候尤其不能只看“信号有没有”，而应同时观察信号方向、识别提示和不同电缆之间的相对变化。如果目标电缆和邻近电缆同时出现信号，应检查柔性线圈方向、位置、增益以及现场电缆之间的距离，并对所有候选电缆进行一次完整检测。

对于远端识别，建议按照统一的方法逐根测试。柔性线圈依次环绕每根候选电缆，保持相同的方向和类似的检测位置，再观察接收器显示结果。这样比较出来的信号差异才更有参考价值。如果某根电缆信号明显，但方向与规定方向不符，也不能简单把它判断为目标电缆，应先检查柔性线圈方向是否装反。

接地条件同样会影响柔性线圈接收到的有效信号。带电电缆采用卡钳耦合方式进行识别时，需要具备相应的接地和耦合条件。接地回路状况较好时，通常更容易获得稳定的有效信号；如果接地条件较差，耦合信号可能明显减弱。此时，即使不断提高接收增益，也不一定能够解决问题，应该优先排查电缆接地以及发射钳耦合情况。

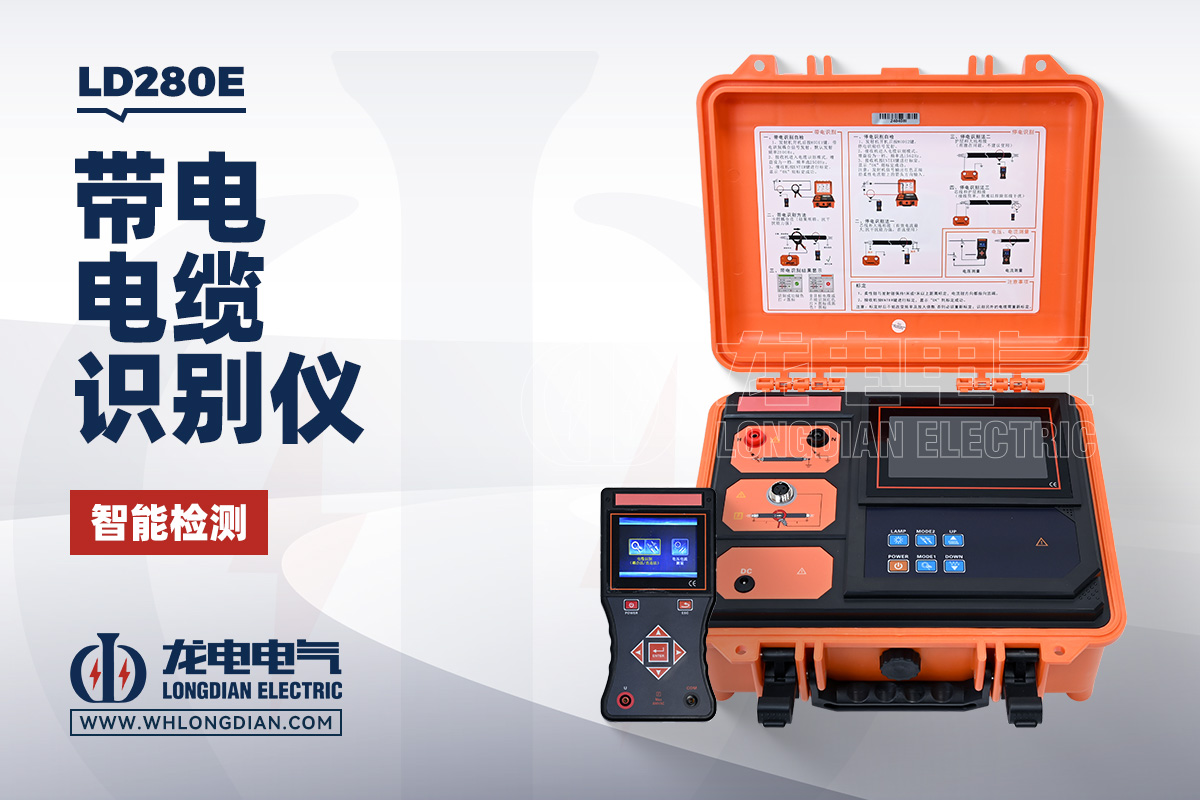

武汉市龙电电气设备有限公司生产的LD280E带电电缆识别仪配备柔性电流钳，可用于现场带电电缆识别工作。使用LD280E带电电缆识别仪时，柔性线圈应按照规定方向环绕电缆，并在近端标定时与发射钳保持足够距离。进行远端识别时，则应让电缆处于柔性线圈有效检测区域内，并按照统一的位置、方向和增益逐根检测。

对于现场人员来说，可以把柔性线圈的使用归纳为几个关键点：先确认方向，再正确环绕；近端标定时远离发射钳；检测时让电缆尽量处于线圈中心区域；避免接口部位靠近被测电缆；远端识别时逐根比较，而不是只检测一根电缆。这样能够减少因为操作位置不同导致的信号差异。

需要特别注意，柔性线圈接收到的信号“最强”并不等于电缆就一定是目标电缆。真正的目标判别需要结合信号方向、识别结果以及现场电缆编号、规格和走向等信息综合确认。对于运行中的电缆，相关操作还必须按照现场安全规程进行，由经过培训并具备相应资质的人员实施。

总的来说，带电电缆识别仪的柔性线圈虽然只是一个接收附件，但它直接决定了接收端能否稳定获得有效信号。正确的缠绕方向、合适的检测位置、合理的增益以及规范的近端标定，是保证电缆识别结果可靠的重要条件。实际使用LD280E带电电缆识别仪时，不必刻意寻找某一个固定的“信号最强点”，而应通过规范操作，让电缆处于柔性线圈有效区域，并用统一方法比较各候选电缆的信号和方向，这样得到的判别结果更具有实际参考价值。
