电缆识别仪增益、阈值怎么调？掌握调节方法，减少漏判与误判

电缆识别仪的增益和阈值应该怎么调？为什么增益调得太低容易没有信号，调得太高又可能把邻近电缆的干扰一起放大？实际进行电缆识别时，增益和阈值是影响判别结果的重要参数。尤其是在多条电缆并行、同沟敷设或现场电磁干扰较大的情况下，如果参数调整不合理，就可能出现目标电缆漏判、邻近电缆误判等问题。因此，使用电缆识别仪时，不能简单理解为“增益越大越好”，而应结合现场信号情况逐步调整。

电缆识别仪的增益，可以理解为接收端对输入信号的放大程度。当目标电缆传来的有效识别信号比较弱时，提高增益能够让接收器更容易检测到信号；但与此同时，现场环境中的感应信号和杂散干扰也可能被同步放大。因此，增益的作用不是单纯把信号“调大”，而是让有效信号处于能够稳定识别的范围。

阈值则主要用于设定接收器判别信号时的参考界限。不同型号的电缆识别仪在阈值的具体定义和调整方式上可能存在差异，有的设备表现为信号强度判断，有的则结合方向、编码特征等条件进行综合识别。因此，实际操作时应以设备的具体功能设置为准。无论采用哪种方式，阈值设置的基本思路都是在有效信号与背景干扰之间建立一个合理的判别范围。

在正式进行远端识别之前，建议先进行近端信号确认。将发射端正确连接或耦合到目标电缆，在接收端使用柔性电流钳检测信号。近端检测的主要目的，是确认发射端工作正常，同时观察当前现场环境下的信号强度和稳定程度。只有近端能够获得清晰、稳定的识别信号，后续远端判别才有可靠的参考基础。

增益调整通常从较高的接收档位开始，再根据实际信号情况逐步降低或优化。对于卡钳耦合方式，接收到的有效电流通常比直连方式小，因此需要较高的接收增益。实际测试时，应观察信号是否稳定、方向是否明确以及是否存在明显的背景干扰。如果目标信号很弱，可以适当提高增益；如果提高增益后大量邻近电缆也出现明显信号，就需要重新检查现场干扰和参数设置。

需要注意的是，增益过低容易造成漏判。例如目标电缆本身距离较远，或者电缆线路较长，识别信号经过传播后已经出现一定衰减，此时如果接收增益设置过低，接收器可能难以捕捉到有效信号。现场表现通常是信号幅度较小、识别提示不稳定，甚至无法形成明确判断。这种情况下，可以适当提高增益，再重新观察目标信号。

增益过高则容易造成误判风险增加。特别是在多根电缆距离非常近的情况下，邻近电缆可能存在感应信号。当增益设置得过高时，原本较弱的干扰信号也会被明显放大，导致多根电缆同时出现较强的信号显示。因此，判断目标电缆时不能只看“哪一根信号最大”，还要观察信号方向和识别状态。

阈值的调整同样不能脱离现场信号来进行。如果阈值设置得过高，弱但有效的目标信号可能达不到判别条件，容易出现漏判；如果阈值设置得过低，现场较小的感应信号也可能被判断为有效信号，从而增加误判概率。因此，比较合理的做法是先通过近端标定掌握有效信号范围，再根据远端实际信号强度和背景噪声进行微调。

在多条电缆同沟敷设的情况下，建议采用“先标定、后识别；先确定范围，再调整参数”的方法。近端确认目标信号以后，不要立即把增益和阈值固定在某个极限值，而应该观察目标信号与周围干扰之间的差异。如果目标信号明显高于背景干扰，可以适当降低增益，避免过度放大邻线信号；如果目标信号本身比较弱，则应适当提高增益，并通过重新标定确认识别状态。

电缆识别时还要注意发射频率与接收频率的一致性。频率选择不正确，即使增益和阈值调得很高，接收端也可能无法获得正常的识别结果。对于带电电缆识别，实际测试可根据现场干扰情况选择合适的发射频率，并让接收端使用对应频率进行标定。参数发生变化以后，应重新确认识别状态，不能直接沿用原来的标定结果。

柔性电流钳的位置也会影响增益和阈值的判断。同一根电缆，如果柔性线圈的检测位置发生明显变化，接收到的信号可能有所不同。因此，在比较多根候选电缆时，应尽量保持柔性电流钳的方向和测量位置一致，让电缆处于线圈有效检测区域内。同时，近端标定时要避免柔性电流钳距离发射钳过近，否则强耦合信号可能影响参数判断。

当出现“目标电缆没有识别出来”的情况时，不要一开始就把增益直接调到最大。首先检查发射端是否正常，发射钳方向是否正确，接收钳方向是否符合要求，发射频率和接收频率是否一致，然后确认电缆接地和耦合条件。排除这些问题之后，再逐步增加接收增益。如果信号仍然很弱，还需要考虑电缆距离、接地回路以及现场干扰等因素。

当出现“多根电缆都有识别信号”的情况，也不要简单通过降低阈值来解决。首先应该判断这些信号属于有效编码信号、感应信号还是现场其他干扰。如果降低阈值后更多电缆出现识别提示，反而说明判别条件可能过于宽松。这时应适当降低增益、检查方向和频率，并重新进行近端标定，再对所有候选电缆逐一检测。

对于带电电缆识别，增益和阈值的最终设置，应以“目标信号清晰、方向正确、识别稳定，同时邻线干扰可控”为原则，而不是追求某一个固定数字。因为不同电缆长度、结构、接地状态和敷设环境都会导致接收信号发生变化，同一套参数并不一定适用于所有现场。

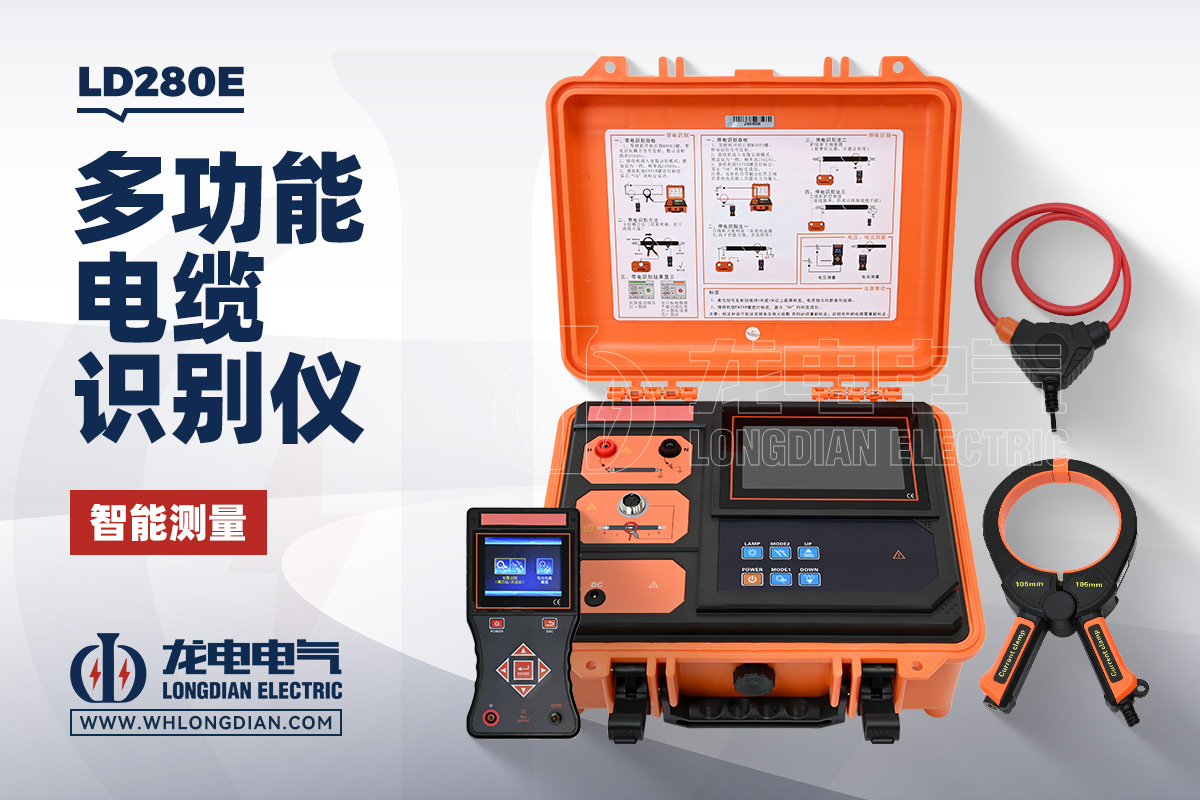

武汉市龙电电气设备有限公司生产的LD280E带电电缆识别仪，可用于现场带电电缆识别。实际使用LD280E带电电缆识别仪时，应先完成近端信号确认和标定，再根据现场信号情况调整接收增益及相关判别参数。对于多条电缆并行敷设的环境，更应采用统一的检测位置和操作方法，对候选电缆逐根进行比较。

从现场操作角度来看，可以把增益和阈值的调节理解成一个“找平衡”的过程。增益解决的是“信号能不能被清楚接收到”，阈值解决的是“什么程度的信号可以被判定为有效”。增益太低，可能看不到目标；增益太高，又容易放大干扰。阈值太高，弱目标可能被漏掉；阈值太低，则容易把干扰当成有效信号。

因此，电缆识别仪在实际使用过程中，建议按照“检查设备—确认发射—近端检测—确定频率—调整增益—完成标定—远端逐根检测—观察方向和识别状态—必要时重新调整—现场结果复核”的顺序进行。尤其需要避免频繁改变参数后直接比较不同电缆，因为参数发生变化后，之前建立的标定基准也可能随之失去参考意义。

最后需要强调，电缆识别仪的显示结果不能脱离现场条件单独判断。面对多根同型号、同规格的并行电缆时，除了观察仪器的信号强度和识别结果，还应结合电缆编号、走向、规格以及现场资料进行复核。对于涉及电缆切割、拆除等作业，应继续执行相应的安全确认流程，不能仅依据增益、阈值或一次检测结果作出最终安全判断。
