变压器变比测试仪如何消除引线电阻误差？测试接线与准确测量方法详解

变压器变比测试仪测量时，为什么测试线一接长，数据就可能出现变化？是不是只要使用粗一点的测试线，就能完全消除引线电阻带来的误差？这是很多刚接触变压器变比测试的人员容易产生的疑问。实际上，变压器变比测试仪在测试过程中确实会受到测试引线电阻、接触电阻以及接线方式等因素影响，但需要注意的是，变比测试与直流电阻测试的误差机理并不完全相同。对于变比测试而言，合理的测试接线、稳定的信号采集以及规范的操作，比单纯追求“零引线电阻”更加重要。

变压器变比测试的基本原理，是向变压器绕组施加测试信号，同时测量高、低压侧对应的电压，然后根据测量结果计算实际变比。由于测试仪测量的是绕组两侧的电压关系，因此测试引线本身的阻抗、接触点状态以及仪器输入测量电路都会对实际采集结果产生一定影响。正常情况下，这种影响应控制在仪器规定的测量误差范围内。

需要先明确一点：变压器变比测试仪并不是通过测量大电流来判断变比，因此引线电阻造成的影响通常不像直流电阻测试那样突出。变比测试使用的是交流测试信号，仪器主要测量绕组两侧的电压比例。只要测试线路连接可靠、接触良好，采用符合要求的测试线，通常可以有效降低引线阻抗对测量结果的影响。

测试引线越长，线路本身的电阻和分布参数通常越明显。尤其是在现场测试距离较远、测试线需要绕行或采用临时延长线时，如果线路连接质量不好，就可能导致测量信号受到影响。因此，在使用变压器变比测试仪时，应尽量按照设备说明书配置和使用原配测试线，不建议随意增加测试线长度或者使用规格不明确的替代线缆。

测试夹与变压器接线端子的接触状态同样非常重要。测试夹如果没有夹紧，或者夹在存在氧化层、油污和锈蚀的接线端子表面，就可能产生较大的接触阻抗。虽然这种接触电阻不一定直接等同于变比测量误差，但不良接触可能使测试信号不稳定，进而影响仪器的电压采样和最终结果。因此，测试前应检查接线端子，并确保测试夹与导体之间形成可靠接触。

正确的接线方式是降低测试误差的第一步。使用变压器变比测试仪之前，应先确认高压侧和低压侧测试线对应正确，避免接反、错相或接触不牢。对于三相变压器，还需要根据设备要求连接对应相线，并结合铭牌联结组别进行参数设置。接线完成后，可以对线路进行检查，确认没有松动、断线或明显异常，再开始正式测试。

对于带分接开关的变压器，测试时还需要特别注意档位问题。不同分接位置对应不同的理论变比，如果实际分接位置与测试仪输入参数不一致，即使引线连接完全正常，最终得到的变比误差也可能明显偏大。这种情况下，问题并不是引线电阻造成的，而是测试条件与理论参数没有对应。因此，排查变比测试异常时，不应一看到数据偏差就把原因归结为测试引线。

仪器本身的测量方法也会影响引线因素的表现。较完善的变压器变比测试仪会通过稳定的测试信号、电压采样和数据处理算法，尽量减小外部线路因素对测量结果的影响。对于部分设备，还会通过合理的输入阻抗和测量电路设计，让测试引线上的压降对被测电压的影响保持在较小范围内。因此，选择变压器变比测试仪时，应关注其变比测量准确度、测试范围以及具体的测量技术参数，而不是只比较一个“引线电阻”指标。

在实际现场测试中，如果怀疑引线电阻或者接线问题导致测试结果异常，可以采用逐项排查的方法。首先重新检查高、低压侧接线是否正确，其次检查测试夹与端子的接触情况，再确认测试线是否存在过长、破损或连接不可靠的问题。完成检查后重新测试，并与其他分接档位或历史测试数据进行对比。如果多个档位均出现规律性偏差，则应进一步检查参数设置和被试变压器状态。

还需要区分“变压器变比测试”和“变压器直流电阻测试”。在直流电阻测试中，被测绕组电阻本身较小，测试引线和接触电阻可能直接影响测量结果，因此通常需要采用四线制或开尔文测量等方法消除测试线电阻的影响。而变压器变比测试主要关注绕组两侧电压比例，测试原理不同。因此，不能简单地把直流电阻测试中“补偿引线电阻”的方法原样套用到变比测试中。

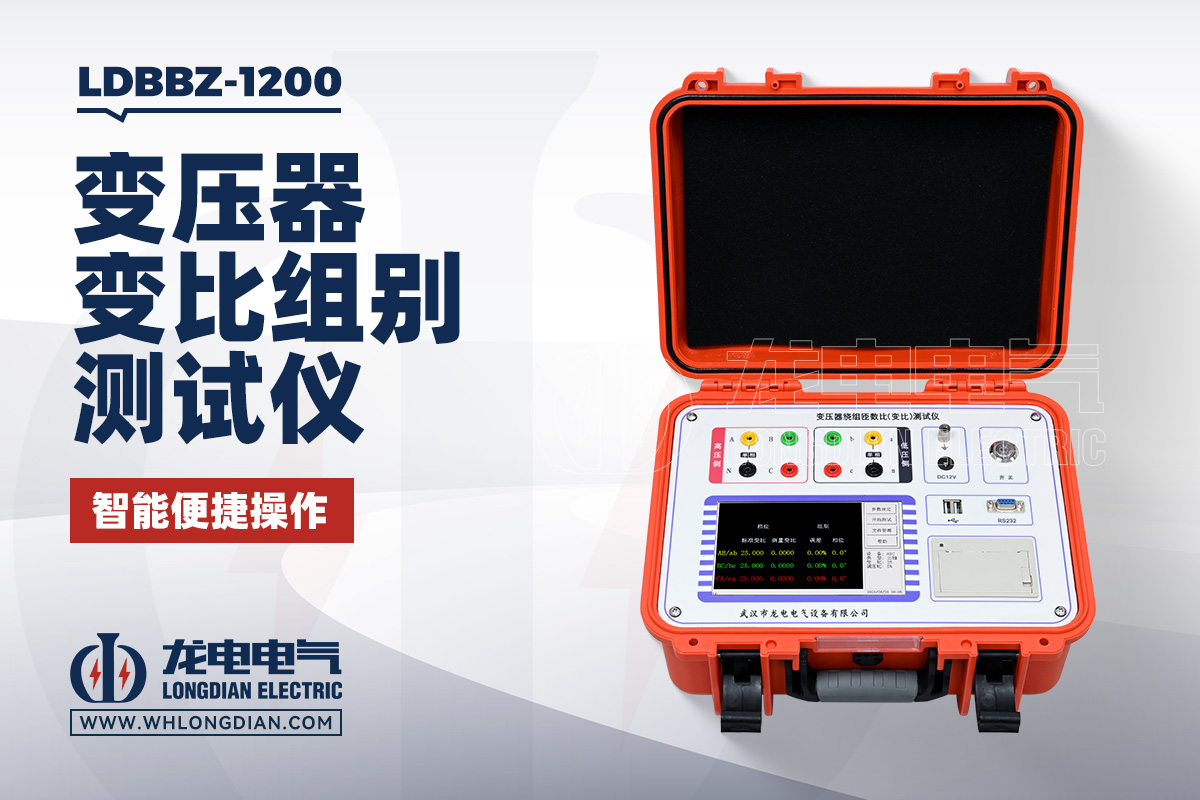

武汉市龙电电气设备有限公司生产的LDBBZ-1200变压器变比测试仪，可用于变压器变比、变比误差及相关参数的测试。实际使用过程中，通过规范的测试接线、可靠的端子连接以及合理的测试参数设置，可以减少测试线路因素对结果的影响。对于现场变压器变比测试，LDBBZ-1200可应用于变压器出厂试验、交接试验和检修测试等场景，测试人员可根据被试设备的实际参数进行设置。

如果使用LDBBZ-1200进行测试时发现某次数据明显异常，建议不要直接通过更换测试线来“修正”结果。更合理的方法是先检查测试接线和接触状态，再确认变压器分接位置、额定参数以及联结组别等信息是否设置正确。如果条件允许，还可以使用状态良好的测试线进行复测，通过不同测试结果进行对比判断。

对于长度较大的测试线路，还应注意不要让高、低压侧测试线随意缠绕在一起，也不要将测试线靠近强电磁干扰源布置。现场条件比较复杂时，应按照仪器说明书要求合理布线，并尽量减少不必要的线路延长。良好的现场布线不仅有利于降低线路因素的影响，也有助于提高测试过程的稳定性。

从实际应用来看，变压器变比测试仪并不能简单理解为“完全消除引线电阻”，更准确的说法是通过合理的测量电路、测试线配置和规范操作，将引线及接触因素对测试结果的影响控制在允许范围内。测试人员真正需要做的是减少不必要的线路阻抗和接触问题，同时确保测试参数与变压器实际状态相匹配。

因此，当变压器变比测试仪出现测试数据异常时，应按照“接线—接触—参数—分接位置—仪器—被试设备”的顺序进行排查。引线电阻只是可能因素之一，并不是所有变比测试误差的根本原因。只有结合测试原理和现场情况进行判断，才能找到真正影响变比测试结果的问题，提高测试数据的可靠性。
