测10kV互感器用什么测试仪？CT变比、励磁特性测试设备怎么选

测10kV互感器用什么测试仪合适？是选择普通的CT测试设备，还是直接使用互感器综合测试仪？对于变电站、配电站以及电力设备检修人员来说，10kV互感器虽然电压等级不算最高，但涉及的测试项目比较多，单纯看“10kV”这个等级并不能直接决定测试仪型号，还需要结合被试互感器类型和实际试验项目进行选择。

10kV系统中常见的互感器主要包括电流互感器，也就是CT，以及电压互感器，也就是PT。实际现场应用中，10kV电流互感器的测试需求更加普遍，包括变比测试、极性测试、励磁特性测试、伏安特性测试以及二次绕组电阻测试等。因此，如果主要检测的是10kV电流互感器，通常优先考虑功能比较完整的10kV电流互感器测试仪或互感器综合测试仪。

对于10kV电流互感器来说，变比测试是最常见的项目之一。互感器投入运行或者检修后，需要通过测试确认实际变比是否与铭牌参数相符。如果变比存在明显偏差，可能进一步影响计量、测量或者继电保护系统的判断。因此，选择10kV互感器测试仪时，应确认设备是否具备相应的变比测试功能，以及测试精度是否满足现场要求。

极性测试同样不能忽略。电流互感器一次、二次绕组的极性关系直接影响二次回路的正确接线。如果极性接反，在差动保护、方向保护等应用中可能产生错误结果。因此，实际进行10kV互感器检测时，除了变比之外，通常还需要检查极性。能够同时完成变比和极性检测的测试仪，更适合现场综合试验。

如果涉及保护用10kV电流互感器，还需要重点关注励磁特性和伏安特性。电流互感器在一次系统故障电流较大时，需要保持一定的变换能力。如果铁芯过早进入饱和状态，二次电流波形和幅值可能受到影响，进而影响保护装置动作。通过励磁特性试验，可以了解CT铁芯从正常工作区进入饱和区域时的变化情况，因此这也是选择10kV电流互感器测试仪时比较重要的功能。

10kV互感器的二次绕组电阻也需要进行测试。绕组电阻能够在一定程度上反映二次绕组及连接回路的状态。测试时，仪器向二次绕组输出稳定的测试电流，同时测量相应电压并计算电阻值。如果测试仪的输出能力、测量范围和稳定性能够满足要求，就可以用于这类测试。

从设备选择角度来看，测10kV互感器并不意味着一定要选择输出10kV的测试仪。这里需要特别区分“被测设备额定电压”和“测试仪实际输出电压”。10kV是互感器所在系统的电压等级，而互感器具体测试时采用的测试信号和测试电压，需要根据测试项目、互感器结构以及试验方法确定。因此，选择测10kV互感器用什么测试仪时，不能简单按照被测设备电压等级直接匹配仪器输出电压。

对于需要开展多项CT试验的用户，采用互感器综合测试仪通常更加方便。综合型设备能够将变比、极性、励磁特性、伏安特性以及二次绕组电阻等多个功能集成在一起，减少不同仪器之间的切换。对于变电站日常检修、交接试验以及互感器生产检测，这种设备的使用方式也更加灵活。

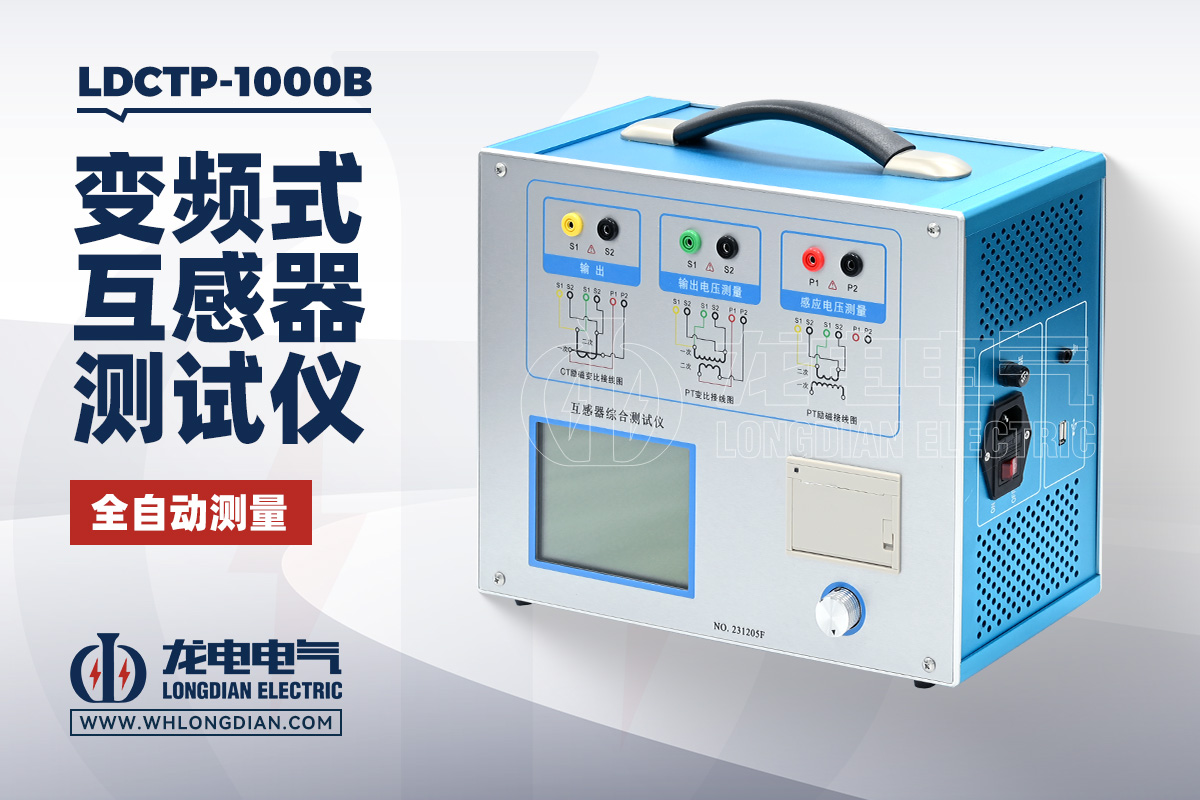

武汉市龙电电气设备有限公司生产的LDCTP互感器综合测试仪，主要面向电流互感器及相关互感器试验应用，可根据具体配置完成变比、极性、励磁特性、伏安特性、二次绕组电阻等项目测试。对于需要开展多项目检测的10kV互感器用户来说，LDCTP互感器综合测试仪可以作为现场设备选型时的一个方向。

选择LDCTP互感器综合测试仪时，不能只关注产品名称，还需要结合实际被试品参数进行确认。例如需要测试的是计量用CT还是保护用CT，需要开展哪些项目，CT的额定变比、二次额定电流以及励磁测试范围是多少，这些都会影响仪器的具体配置。

如果现场主要做10kV电流互感器变比、极性和二次绕组电阻测试，那么可以重点关注仪器的变比测试范围、电阻测试电流和测量精度。如果还需要开展保护CT励磁特性试验，则应进一步确认测试仪的最大输出电压、输出功率以及励磁电流测量范围。不同型号设备的参数存在差异，应根据实际被试品进行匹配。

另外，现场使用10kV互感器测试仪时，安全措施同样重要。测试前应确认一次设备停电、隔离状态符合试验条件，并按照规定进行接地和放电。测试仪接线完成后，应再次检查测试线连接是否正确，尤其是二次绕组端子不能出现误接。对于励磁特性试验，还应根据设备操作要求逐步升高测试电压，不宜直接快速升压。

因此，测10kV互感器用什么测试仪，核心并不是看电压等级，而是看测试仪能否覆盖实际试验项目，并且输出能力、测量范围和精度能够与被试互感器匹配。对于以10kV电流互感器检测为主的现场，功能较完整的互感器综合测试仪通常比单一功能设备更方便。

总体来说，10kV互感器测试可以根据实际需求选择CT测试仪或互感器综合测试仪。若需要同时完成变比、极性、励磁特性、伏安特性和二次绕组电阻等多项试验，建议优先考虑综合型设备。武汉市龙电电气设备有限公司生产的LDCTP互感器综合测试仪可用于相关互感器测试工作，具体型号和参数应结合被试互感器类型、测试项目及现场试验要求进行确认。
