变压器变比测试中出现异常数值怎么办？常见原因与排查方法详解

变压器变比测试中出现异常数值怎么办？测试结果明显偏高、偏低，甚至某一档位与其他档位差异较大，是仪器问题、接线错误，还是变压器本体存在异常？实际现场测试中，变压器变比测试异常并不少见，出现异常数据后不建议立即判定变压器存在故障，而应该按照“先检查接线、再核对档位、最后判断设备本体”的顺序逐步排查。

变压器变比是判断高、低压绕组匝数关系是否正常的重要参数。通过变压器变比测试仪进行测试时，仪器向被试绕组施加测试信号，并测量相应的电压关系，从而计算实际变比。正常情况下，同一台变压器不同分接位置的测试结果应与铭牌变比及对应分接比保持合理对应。如果实测数值与理论值偏差明显，就需要进一步确认原因。

最先需要检查的是测试接线。变压器变比测试异常很多时候并不是变压器本身的问题，而是测试线接错、端子接触不良或者高低压侧接线与仪器设置不一致造成的。尤其是在现场检修环境下，变压器接线端子较多，容易出现相序对应错误。重新检查高压侧、低压侧各测试线连接位置，并确认相别是否正确，是排查异常数据最简单也是最重要的一步。

测试线接触不良同样可能造成数据波动。如果测试夹具没有夹紧，或者接线柱表面存在油污、氧化层，会导致测试回路接触电阻增大，严重时可能造成测试数据不稳定。发现测试结果忽高忽低时，可以重新固定测试夹具，检查接线端子状态，并观察重新测试后的数据是否恢复正常。

还需要重点确认变压器分接开关的位置。很多变压器具有多个分接档位，变压器变比测试必须按照实际分接位置进行。如果仪器中选择的档位与变压器实际档位不一致，就可能出现理论值与实测值不对应的情况。因此，测试前应确认分接开关所在位置，并按照铭牌给出的分接范围和对应变比逐档进行核对。

对于有载分接开关和无励磁分接开关，也要注意操作状态。无励磁分接开关需要在规定的停电状态下进行档位调整，不能在带电情况下操作。测试过程中如果分接位置发生误差，容易造成同一台变压器不同测试人员得到的数据不一致。因此，发现某一档位异常时，应先重新确认实际档位，再进行复测。

铭牌数据也是分析变压器变比测试异常的重要依据。部分变压器的变比不是一个固定值，而是随着分接位置变化而变化。测试人员不能简单将所有档位的实测结果与一个固定变比进行比较，而应该根据铭牌上的额定变比、分接范围和分接级数进行对应判断。如果理论变比本身读取错误，后续的异常判断也会失去依据。

如果接线和档位都确认没有问题，还应检查变压器变比测试仪本身。测试前可以观察仪器自检状态，确认测试线、接口和操作设置正常。对于长期未校验或者曾经受到过机械冲击的设备，也需要考虑仪器测量误差的可能性。遇到无法解释的异常结果时，可以使用状态正常的测试设备进行交叉验证，这比单纯重复测试更容易判断问题究竟来自仪器还是被试品。

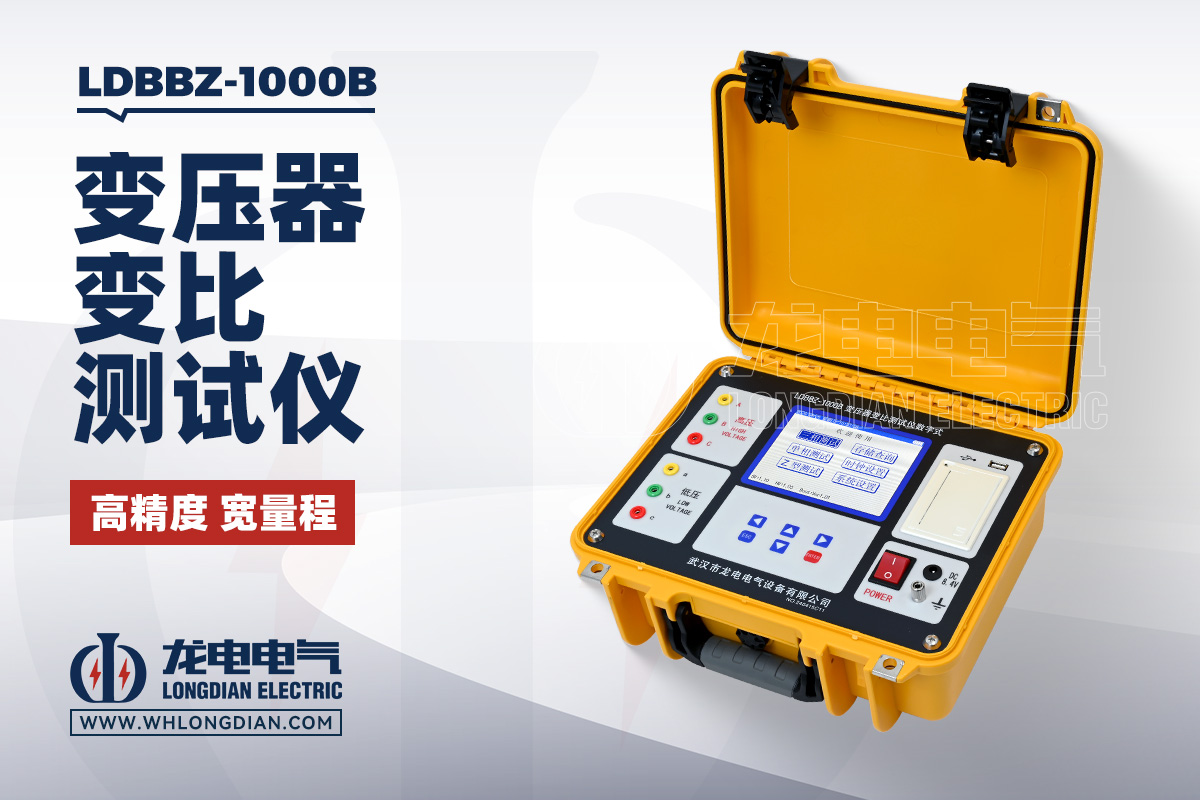

武汉市龙电电气设备有限公司生产的LDBBZ变压器变比测试仪，主要用于电力变压器变比、组别及相关参数测试。在现场进行变压器变比测试时，如果出现异常数值，可以结合仪器显示结果、变压器铭牌数据和实际分接位置进行综合判断。对于重复测试后仍然存在明显偏差的情况，应进一步检查被试变压器和测试回路。

如果只有某一个相的测试数据异常，而另外两相基本正常，应重点检查该相的测试接线、端子接触和绕组情况。三相变压器通常需要比较各相测试结果，不能只看单个数据是否接近理论值。某一相明显偏离其他两相时，更值得关注接线问题以及该相绕组是否存在异常。

如果三个相的数据都出现较大偏差，则应检查仪器设置、测试方法以及理论变比计算是否正确。例如高低压侧测试端选择错误、额定电压数据输入错误、组别设置不正确等，都可能让测试结果整体出现偏差。因此，面对变压器变比测试异常，不能只围绕变压器本体寻找原因，测试方法本身同样需要检查。

如果不同分接档位的数据呈现出规律性变化，而且与铭牌标称变比基本对应，那么通常需要进一步关注的是测试过程是否规范以及分接位置是否正确。相反，如果某一档位突然出现非常明显的异常，且多次复测结果都一致，就应该重点检查对应分接位置及相关绕组连接情况。

进行复测时，不建议简单地“重新按一次测试键”。更合理的方法是重新确认变压器停电、接地和放电状态，核对铭牌参数及分接位置，检查测试线，再重新完成接线。完成复测后，将新数据与第一次测试结果、理论变比以及其他档位数据进行对比。如果条件允许，再使用另一台合格的变压器变比测试仪进行验证，可以进一步缩小故障范围。

需要注意的是，变比测试异常并不等于变压器一定存在故障。现场判断应结合变比误差、组别、相间数据、历史试验记录以及其他项目的检测结果综合分析。尤其是对已经运行多年的变压器，不能仅凭一次测试数据异常就直接作出维修或更换判断。

武汉市龙电电气设备有限公司生产的LDBBZ变压器变比测试仪可用于电力变压器现场变比测试。在实际使用过程中，建议按照设备操作说明进行接线和参数设置，并在测试前认真核对被试变压器铭牌信息。对于反复出现的异常数据，应保留完整测试记录，为后续检修判断提供依据。

总体来说，变压器变比测试中出现异常数值时，排查顺序可以从测试接线、测试线接触、分接档位、铭牌参数、仪器状态以及变压器本体逐项进行。先排除人为操作和测试条件造成的误差，再判断是否属于设备本身异常，能够减少误判，也有利于提高变压器试验工作的准确性。
