继电保护测试仪输出电流选多大？10A、30A、50A怎么选才合适

继电保护测试仪输出电流到底选多大？10A、30A、50A是不是越大越好？实际做继电保护试验时，电流并不是简单按照测试仪的最大输出能力来选择，而是要结合保护装置的额定电流、CT二次额定值、保护整定值以及具体测试项目来确定。电流选得太小，保护可能无法可靠动作；盲目选择大电流，又可能增加设备发热和试验风险。因此，继电保护测试仪输出电流应该根据试验目的来合理设置。

对于继电保护测试仪来说，10A、30A和50A更多是现场使用过程中经常遇到的几个电流等级，而不是所有测试项目的固定标准值。真正选择时，首先要看被测保护装置需要多大的试验电流，然后再看继电保护测试仪对应输出模式能否满足要求。

从设备输出能力来看，六相继电保护测试仪采用6相电流输出，每相交流电流最大输出为30A；切换到3相电流输出时，每相最大可以达到60A；6相并联时最大输出可以达到180A。与此同时，单相电流10A及以下属于长时间允许工作范围，当输出超过10A后，设备会进入软件限时保护，电流越大，允许持续输出的时间越短。 因此，理解“10A”和“30A”的区别非常重要。

10A通常更适合常规继电保护试验，也是比较适合长时间连续调整的电流范围。比如进行过流保护动作值测试时，通常需要逐步增加电流，让保护装置在接近整定值的位置可靠动作。这类试验往往不是一次把电流直接拉到最大值，而是根据保护整定值逐步变化，因此10A以内的输出能够覆盖大量常规测试场景。资料中也明确提到，距离保护等试验需要设置足够大的故障电流，例如5A制CT条件下可设置10～15A。

30A则属于六相电流输出模式下单相能够达到的最大交流输出值。如果现场被测保护需要较大的故障电流，又不需要三相每相同时达到更高电流，那么30A就属于比较典型的高电流测试范围。不过需要注意，30A并不代表可以长时间持续输出。设备资料明确规定，相电流长时间允许工作值为10A，超过10A后会启动软件限时机制，因此做30A级别试验时，应控制持续时间，并注意测试仪散热和试验接线情况。

那么50A能不能用？关键要看继电保护测试仪当前采用哪种输出方式。按照六相输出模式，每相最大交流电流为30A，因此单纯在六相电流模式下，50A已经超过单相额定输出范围，不能直接作为单相50A输出使用。但是该测试仪在3相电流输出模式下，每相最大可输出60A，因此50A属于这一模式能够覆盖的范围。 换句话说，看到“50A”时，不能只看数字大小，还要先确认测试仪的电流输出模式。

实际选择继电保护测试仪输出电流时，还应该先看保护装置的CT二次额定电流。常见现场保护装置可能采用1A或5A制CT，二次额定电流不同，对试验电流的需求也不同。对于5A制CT，在部分距离保护、零序保护等试验中，测试资料给出的建议故障电流可以达到10～20A；其中工频变化量阻抗元件定值校验时，资料建议短路电流设置为10～20A，以保证计算得到的故障电压满足测试要求。

因此，继电保护测试仪并不是电流越大越好。比如被测保护整定值本身只有几安培，那么直接采用30A甚至50A输出就没有必要。对于动作值试验，更重要的是能够准确、平稳地从较低电流逐步变化到保护动作点。资料中指出，在测试多段式过流保护时，可以分别测试各段定值；而测量动作时间时，通常可以直接输出达到整定动作值1.2倍及以上的电流，使保护可靠启动。

对于动作时间测试，还要特别注意输出方式和持续时间。电流越大，测试仪的功放负荷越大，因此不建议为了追求“电流大”而长期保持高电流输出。资料明确说明，10A及以下输出可以长期工作，超过10A后软件会启动限时功能，并且输出电流越大，限时时间越短。 现场做大电流试验时，还应尽量采用较粗、较短的测试导线，并缩短大电流输出时间。

对于变压器差动保护、母线差动保护等需要多路电流同时输出的项目，单纯比较10A、30A、50A就不够了。这些试验更需要关注多相电流的幅值、相位以及输出路数。六相继电保护测试仪可以提供6相电流输出，也支持6相电流并联输出，因此能够满足三相差动保护等多通道电流试验需求。 在实际测试中，应先根据保护接线和CT变比确定各侧所需电流，再选择合适的输出模式，而不是简单追求更大的单相电流。

如果只是做普通过流、低压、负序等保护的定值校验，通常优先考虑10A左右的常用测试范围；如果保护定值较高、试验需要更大的故障电流，可以使用20A、30A级别输出；当试验确实要求单相达到50A时，则需要确认设备处于支持50A输出的三相电流模式，并结合设备的限时工作特性合理安排测试时间。对于更高电流需求，则需要进一步考虑并联输出方式及具体接线要求。该测试仪支持6相并联电流输出，最大可达180A，但该模式同样属于大电流短时输出场景。

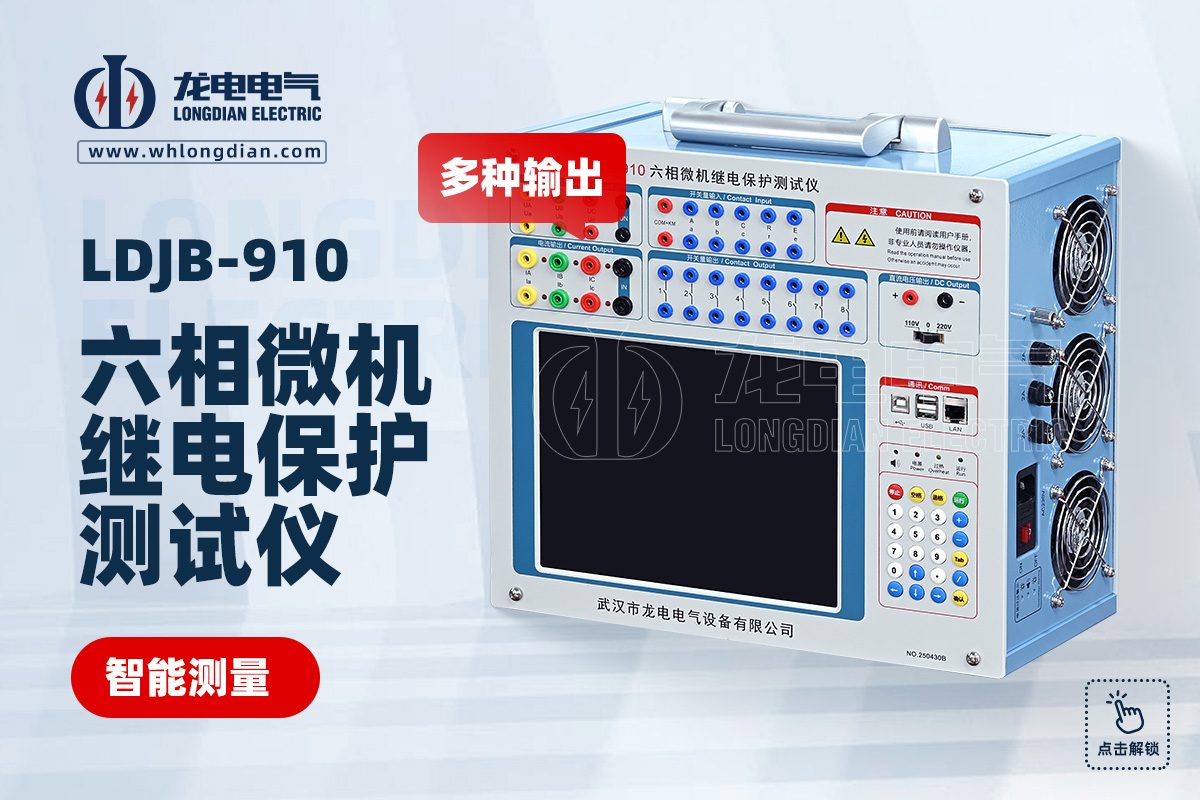

武汉市龙电电气设备有限公司生产的LDJB-910继电保护测试仪，采用六相电压、六相电流输出结构，可根据不同试验项目灵活组合输出。设备交流电流输出支持6相每相0～30A、3相每相0～60A以及6相并联0～180A，能够覆盖常规继电保护定值校验、距离保护、零序保护、差动保护以及复杂故障模拟等测试需求。

总的来说，继电保护测试仪输出电流怎么选，核心不是“10A、30A还是50A哪个更大”，而是看保护实际需要多少电流。10A适合大量常规试验和长时间连续测试；30A属于六相模式下单相的最大输出等级，适合较大电流的短时测试；50A则需要进入三相大电流输出模式，不能直接按照六相单相输出理解。只要根据CT额定值、保护整定值、试验项目和测试仪输出模式来选择，才能兼顾测试准确性、设备安全和试验效率。
