继电保护测试仪暂态量输出原理与应用：如何模拟真实故障过程

继电保护测试仪为什么需要暂态量输出？普通的正弦电压、电流已经能够完成不少定值校验，为什么还要进一步模拟故障发生、切除以及故障后恢复等变化过程？这是因为实际电力系统发生故障时，电压和电流并不是简单地保持一个固定值，而是会随着故障发生瞬间、保护动作以及系统状态变化而快速变化。对于需要验证保护启动、动作逻辑以及故障响应过程的试验，继电保护测试仪暂态量输出就有了实际意义。

所谓暂态量，可以简单理解为电力系统从一种运行状态快速变化到另一种状态过程中产生的电压、电流等电气量。与稳定状态下的工频正弦量相比，暂态过程的幅值、相位、频率以及波形都可能发生变化。因此，继电保护测试仪暂态量输出的核心，并不是单纯输出一个较大的电流，而是按照预先设定的时间关系和波形参数，连续模拟不同状态之间的变化。

从工作原理来看，继电保护测试仪首先由数字信号处理器根据设定参数计算需要输出的电压、电流波形，再通过D/A转换将数字信号转换为模拟信号，经过滤波和功率放大后输出到被测试保护装置。你提供的资料显示，该系列测试仪采用高速数字控制处理器作为输出核心，通过数字算法产生各相高精度波形，并采用高精度D/A转换器保证电流、电压输出的精度和线性度。

在暂态量输出过程中，数字信号处理能力非常重要。测试仪需要根据设定的时间、幅值、相位以及波形数据，在不同时间点输出对应的电气量。这样才能把“正常状态—故障状态—保护动作—故障切除”等过程按照时间顺序连接起来，而不是简单地进行一次固定电流输出。

功率放大环节则负责把数字系统计算出来的信号变成保护装置实际能够接收到的电压、电流信号。资料显示，该系列设备采用电压、电流线性放大方式，可以输出从直流到包含不同频率成分的波形，包括方波、谐波叠加波形以及故障暂态波形。 这也是继电保护测试仪能够进行复杂故障模拟的重要基础。

滤波同样影响暂态量输出效果。如果输出波形中存在较明显的非目标高频成分，就可能影响保护装置的实际响应。资料中提到，通过较高的波形拟合点数和高精度D/A转换，可以获得较好的波形保真度，从而有利于实现精确移相、谐波叠加及暂态波形输出。

继电保护测试仪暂态量输出的一个典型应用，就是故障再现试验。保护装置在实际故障发生时接收到的电气量是随时间变化的，因此测试时也需要按照相应故障过程重现电压、电流变化。通过暂态量输出，可以把故障前正常状态、故障发生后的电流变化以及故障切除后的状态依次输出，从而观察保护装置的实际动作过程。

状态序列试验同样属于暂态过程模拟的一种应用。资料显示，状态序列模块最多可以设置9个状态，每个状态都能够根据实际需求自由定义电压、电流数据，并通过多个状态之间的切换模拟复杂电网状态变化。 这种方式特别适合验证保护装置在多个连续状态下的逻辑判断。

例如，进行线路保护重合闸相关试验时，可以先设置正常运行状态，再进入故障状态，保护动作后切换到跳闸后状态，然后模拟重合闸过程和再次故障。此时真正需要验证的，并不只是某一个电流定值，而是不同状态之间的切换时间、保护出口信号以及重合闸逻辑能否正确配合。资料中的状态序列功能正是用于这类复杂状态变化试验。

暂态量输出还可以应用于突变量启动保护的测试。有些保护不是单纯判断当前电流是否超过固定定值，而是关注故障发生前后电气量的变化。资料中提到，一些保护通过突变量启动，因此试验时需要先输出正常状态量，再在测试过程中改变输出量，用于模拟突变量。 这种情况下，继电保护测试仪暂态量输出就比单纯的稳态输出更加合适。

在实际测试过程中，时间控制也是暂态量输出的关键。保护装置的动作时间往往只有几十毫秒甚至更短，测试仪必须按照设定的时间顺序切换输出状态，同时准确记录保护接点的变化时间。资料显示，该系列设备的时间测量范围为0.1ms～9999s，测量精度小于0.1ms。 这为保护动作时间和状态转换时间的测量提供了基础。

需要注意的是，暂态量输出并不意味着所有试验都需要复杂的暂态波形。普通过流、低压以及一般动作值校验，大多数情况下仍然以稳态电压、电流输出为主。只有当试验涉及故障过程、保护启动逻辑、状态转换、故障再现或需要模拟特殊波形时，暂态量输出的优势才会更加明显。因此，选择继电保护测试仪时，应该根据实际测试项目判断暂态输出能力是否属于重点需求。

对于变压器差动、线路保护等测试，暂态量还可以与多相输出结合使用。六相继电保护测试仪可以同时控制多路电压、电流，在不同状态下改变各相幅值和相位，从而模拟更加接近实际系统的故障过程。资料显示，该设备可以灵活控制4相电压3相电流、6相电压、6相电流以及12相电压电流同步输出。

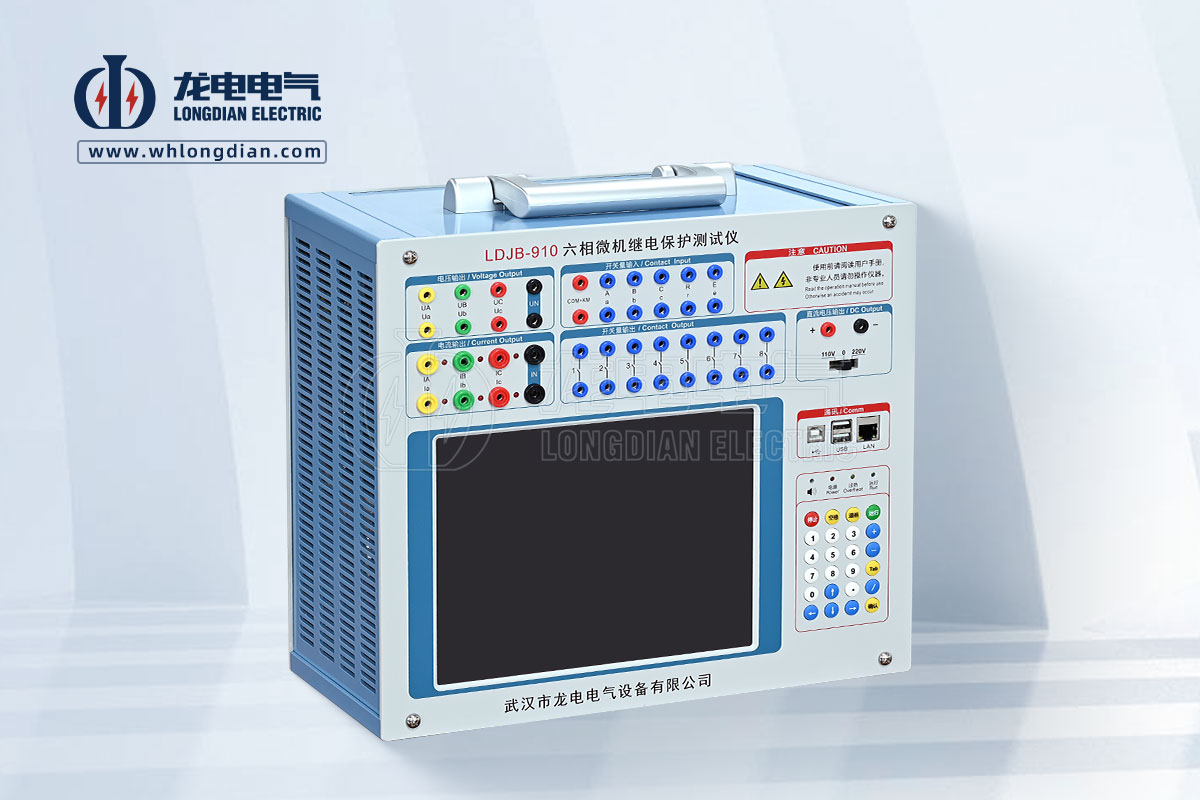

武汉市龙电电气设备有限公司生产的LDJB-910继电保护测试仪，采用DSP数字信号处理技术和高精度D/A转换结构，可进行多相电压、电流输出，并支持状态序列、故障再现以及复杂保护测试。设备采用线性功放输出方式，可以输出故障暂态波形、谐波叠加波形等不同类型的测试信号，为继电保护暂态试验提供相应的输出条件。

从实际应用来看，继电保护测试仪暂态量输出的价值主要体现在“模拟过程”，而不仅仅是“输出数值”。它可以将正常、故障、跳闸、重合等多个状态按照时间顺序连接起来，也可以根据需要改变各相电压、电流的幅值和相位。对于需要验证保护逻辑和动态响应的试验，这种测试方式更接近实际运行过程。

因此，理解继电保护测试仪暂态量输出原理，对于设备选型和试验方案设计都有一定帮助。普通定值测试可以重点关注稳态输出精度和电流、电压范围；涉及故障再现、状态序列、突变量启动以及复杂保护逻辑测试时，则应进一步关注测试仪的暂态量输出能力、时间控制精度、多相同步输出能力以及软件功能。这样选择设备，才能真正匹配实际继电保护试验需求。
